| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | شفرة من التيتانيوم |
| الـ MOQ: | 100 قطعة |
| سعر: | قابل للتفاوض |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| قدرة الإمداد: | 100-200 طن / طن شهريا |
فلانش تيتانيوم SORF ASME B16.5 Class 150 Pipeline
عادةً ما يكون تسرب الفلانش في خط أنابيب التيتانيوم ليس فشلاً في المادة. إنه فشل في الوصلة: وجه لم يكن متوازيًا، أو حشية تم ضغطها بشكل مفرط، أو مسامير تم شدها في تمريرة واحدة حول الدائرة، أو أنبوب تم سحبه للمحاذاة بالمسامير. نمط SORF يجعل كل هذه الأمور أسهل في التحكم، ولهذا السبب هو الخيار الافتراضي في خطوط أنابيب التيتانيوم منخفضة الضغط. ما يلي هو كيفية بناء الوصلة وفحصها في الموقع.
الملاءمة قبل أي لحام
اسحب الفلانش فوق الأنبوب، واضبط نهاية الأنبوب بعيدًا عن الوجه بمقدار 1 إلى 2 مم بحيث تستقر الحشية على الفلانش وليس على اللحام، وتأكد من أن الوجه متعامد مع محور الأنبوب باستخدام مربع ميكانيكي في مستويين متعامدين بزاوية 90 درجة. إذا كان يجب سحب الأنبوب بأكثر من حوالي 1 مم لكل 100 مم من الطول لمقابلة الفلانش، قم بالقطع وإعادة التركيب بدلاً من إجهاد الوصلة. أنبوب التيتانيوم مرن بما يكفي ليعود إلى وضعه الطبيعي بعد تحرير المسامير ويترك الحشية غير محكمة.
لحام تمريرتي الفيليه
قم باللحام المبدئي في أربعة أماكن، قم بلحام فيليه داخلي أولاً حيثما يسمح الوصول، ثم فيليه خارجي في تمريرتين. قم بالتنقية بالأرجون وحافظ على درجة حرارة ما بين التمريرات أقل من 200 درجة مئوية؛ لون حراري بلون قش فاتح مقبول، أكسيد أزرق أو رمادي غير مقبول، ويجب تنظيف اللحام بفرشاة ستانلس ستيل مخصصة للتيتانيوم. على DN25 والأصغر، يمكن لحرارة اللحام أن تشوه وجه Class 150، لذا فإن حلقة تبريد نحاسية أو قطعة قماش مبللة خلف الفلانش تحافظ على استواء الوجه.
قائمة فحص وصلة خط الأنابيب
| وجه الفلانش | متعامد على الأنبوب ضمن 0.5 درجة، لا توجد علامات شعاعية، تمت إزالة الغطاء الواقي فقط عند التركيب |
| الحشية | كاملة الوجه أو حلزونية حسب المواصفات؛ حشية واحدة فقط، لا يتم تكديس اثنتين أبدًا |
| تشحيم المسامير | معجون قائم على الموليبدينوم أو PTFE على الخيوط وأسطح الصواميل، لا تضعه أبدًا على وجه الفلانش |
| الشد | شد جميع المسامير، ثم 30 و 60 و 100 بالمائة من عزم الدوران بنمط متقاطع |
| فحص الفجوة | مقياس فجوة في أربع نقاط حول الوصلة قبل عزم الدوران النهائي |
| اختبار الضغط المائي | 1.5 ضعف ضغط التصميم على المقطع، يتم الاحتفاظ به لمدة 10 دقائق، وتجفيف الأوجه وإعادة فحصها |
لماذا يغير التيتانيوم قواعد شد المسامير
يحتوي التيتانيوم على معامل مرونة أقل من الفولاذ، لذا ينحرف فلانش التيتانيوم أكثر تحت نفس حمل المسامير وتكون الوصلة أقل تحملًا للحشية اللينة. استخدم حشية تنضغط عند حمل معتدل، اتبع قيم عزم الدوران المعطاة لدرجة المسامير بدلاً من فلانش فولاذي بنفس الحجم، وأعد شد الوصلة بعد الدورة الحرارية الأولى. حيث يكون الفلانش المقابل من الفولاذ الكربوني، فإن مجموعة عازلة مع أكمام وغسالات تمنع الفولاذ من التآكل الجلفاني ضد وجه التيتانيوم.
تفاصيل التوريد
يتم توريد الفلانشات من الدرجة 2 لخدمة خطوط الأنابيب العامة والدرجة 7 حيث يكون الوسط حمضًا مختزلًا. تتراوح الأحجام من 1/2 بوصة إلى 24 بوصة، Class 150 كمعيار مع توفر Class 300، وأوجه في شكل مرتفع أو مسطح. كل قطعة موسومة بالدرجة والحجم والفئة ورقم الحرارة، وتشحن مع شهادة EN 10204 3.1 وتقرير أبعاد وفقًا لـ ASME B16.5. يمكن تعبئة الحشيات ومجموعات المسامير وبطاقة عزم الدوران مع الطلب حتى لا تنتظر الوصلة تسليمًا ثانيًا.

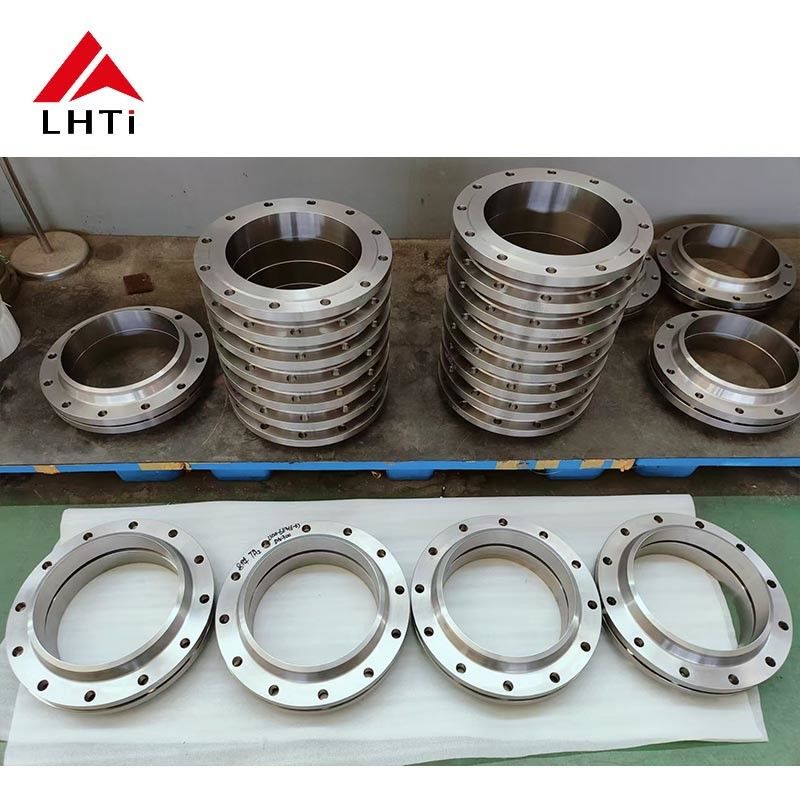

صور المنتج
