| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | شفرة من التيتانيوم |
| الـ MOQ: | 100 قطعة |
| سعر: | قابل للتفاوض |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| قدرة الإمداد: | 100-200 طن / طن شهريا |
شريحة فلنجة تيتانيوم DN15 متوافقة مع ASME B16.5 Class 150
DN15، أو 1/2 بوصة، هو أصغر حجم مدرج في ASME B16.5، ونادراً ما تكون فلنجة الانزلاق بهذا الحجم محدودة بتصنيف الضغط الخاص بها. ما يحدد ما إذا كانت الوصلة ستصمد هو مدى ملاءمة تجويف الفلنجة لجدار الأنبوب السلس مقاس 1/2 بوصة الذي تنزلق عليه، ولحامين فيليه يثبتانها في مكانها. هذه الفلنجة مصنعة من التيتانيوم بدرجة 2 أو درجة 7 ومزودة بوجه مرتفع، جاهزة للتزاوج مع أنبوب سلس مطابق مقاس 1/2 بوصة.
جدار الأنبوب يحكم الوصلة
يتم تحديد موقع فلنجة الانزلاق بواسطة الأنبوب، وليس بواسطة مقبس مصقول، لذلك يجب أن يكون التجويف أوسع من القطر الخارجي للأنبوب مع خلوص كافٍ للانزلاق وهو بارد، مع ترك مجال لترسيب اللحام. أنبوب Schedule 10S مقاس 1/2 بوصة له جدار حوالي 2.8 مم؛ Schedule 80S يزيد عن 5 مم. على الجدار الرقيق، يكون الخطر هو الاحتراق ولحام فيليه مقعر يتشقق عند الحافة. على الجدار السميك، تمتص الفلنجة المزيد من الحرارة ويمكن أن يتشوه الوجه المرتفع بما يكفي للتسرب عند خط الحشية. كلاهما متغيرات لحام، وليس متغيرات مادة، ولهذا السبب يجب ذكر جدول الأنابيب مع الطلب.
بيانات الفلنجة
| الحجم الاسمي | DN15 / 1/2 بوصة |
| المعيار | ASME B16.5، Class 150 |
| النوع | انزلاق، وجه مرتفع |
| المادة | تيتانيوم نقي تجاري Gr2 أو Gr7 Ti-0.2Pd |
| مطابقة الأنبوب | أنبوب سلس 1/2 بوصة، Schedule 10S إلى 80S |
| وجه مرتفع | ارتفاع 2 مم، مسنن أو أملس عند الطلب |
| اللحام | لحام فيليه داخلي وخارجي للمحور |
| الاختبار | PMI، أبعاد، اختبار هيدروستاتيكي عند الطلب |
| الشهادة | شهادة مطحنة EN 10204 3.1 |
درجة 2 أو درجة 7
تغطي الدرجة 2 معظم الأعمال: مياه البحر، المياه المالحة، مياه التبريد المكلورة، جرعات هيبوكلوريت وخطوط الأغذية، حيث يتأكسد المعدن النقي تجاريًا ويبقى نظيفًا. تضيف الدرجة 7 نسبة 0.12 إلى 0.25 بالمائة من البلاديوم، مما يزيد من احتمالية الانهيار في الأحماض المختزلة مثل حمض الهيدروكلوريك وفي الخدمة الساخنة بالكلوريد حيث ستبدأ الدرجة 2 في التآكل. بالنسبة لخط DN15، فإن فرق التكلفة صغير، لذا يجب أن يتبع الاختيار كيمياء أسوأ حالة بدلاً من الحالة العادية.
Class 150 هو تصنيف عند درجة حرارة الغرفة. مع ارتفاع درجة حرارة الخط، ينخفض الضغط المسموح به، لذا فإن الفرع الساخن مقاس 1/2 بوصة يحتاج إلى جدول التصنيف بدلاً من الرقم الرئيسي. يتمتع التيتانيوم أيضًا بتمدد حراري منخفض مقارنة بالفولاذ المقاوم للصدأ، مما يحافظ على حمل المسامير أكثر استقرارًا خلال دورة التسخين والتبريد.
لحام فلنجة انزلاق DN15
نظرًا لأن الجزء صغير، فإن مدخلات الحرارة لكل تمريرة أكثر أهمية مما هي عليه في فلنجة كبيرة. قم بتثبيت الفلنجة بشكل مربع على الأنبوب، وتحقق من استواء الوجه باستخدام مسطرة مستقيمة، ثم قم بلحام الفيليه الداخلي أولاً ثم الفيليه الخارجي ثانيًا، مع التناوب بين الجانبين للحفاظ على التوازن. أبقِ القوس بعيدًا عن الوجه المرتفع. حلقة تبريد أو قطعة قماش مبللة خلف المحور تحافظ على استواء الوجه، والتبريد البطيء بعد التمريرة الأخيرة يتجنب المنطقة الصلبة المعرضة للتشقق التي يمكن أن يتركها التبريد بالهواء في الأقسام السميكة. التخليل بعد اللحام يعيد الفيلم الواقي عند لون الحرارة.
الفحص والتعبئة
يتم فحص كل دفعة من حيث الأبعاد مقابل B16.5، وتحديد المواد بشكل إيجابي على المحور وتتبعها إلى رقم الحرارة، وتعبئتها في صندوق خشب رقائقي مع حماية الأوجه بحيث تصل الأخاديد سليمة. يتم تسعير الفلنجات حسب الحجم والفئة والدرجة وجدول الأنابيب، ويمكن إضافة حشوات ومجموعات مسامير مطابقة إلى نفس الشحنة إذا كان الخط يتم بناؤه كوحدة واحدة.

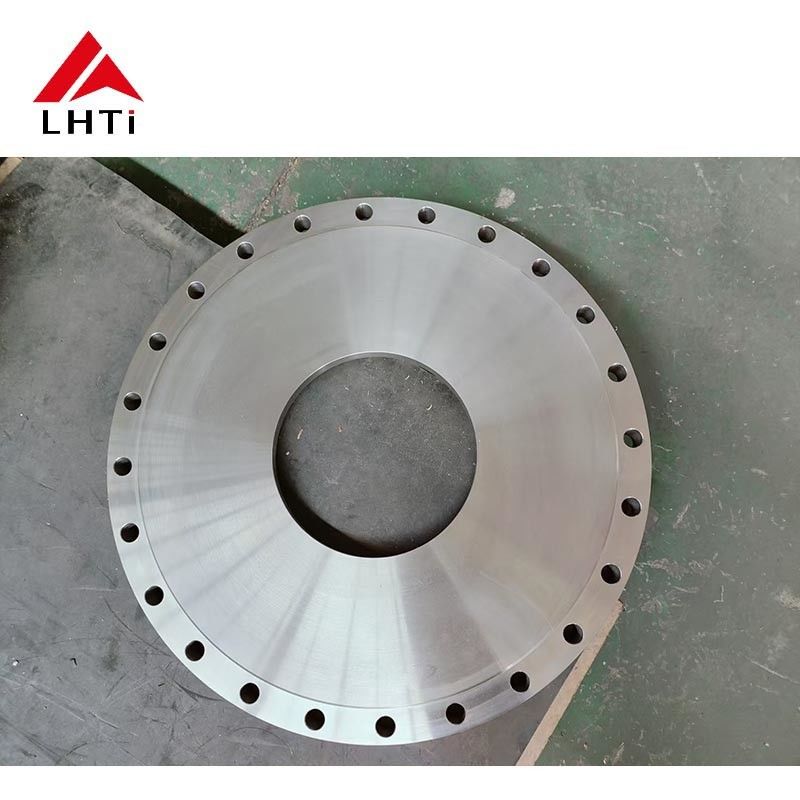

صور المنتج
