| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | قضيب التيتانيوم |
| الـ MOQ: | 200 قطعة |
| سعر: | قابل للتفاوض |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T |
| قدرة الإمداد: | 100-200 طن / طن شهريا |
قضيب تيتانيوم Gr9 Ti-3Al-2.5V ASTM B265 الخصائص
الدرجة 9 هي سبيكة التيتانيوم المحددة عندما لا تكون الدرجة 2 قوية بما يكفي وتوفر الدرجة 5 صلابة أكثر مما تحتاجه القطعة. تركيبتها، Ti-3Al-2.5V أو UNS R56320، تعطي قوة شد تزيد بنسبة 80 بالمائة تقريبًا عن التيتانيوم النقي تجاريًا مع الحفاظ على المطيلية، وقابلية اللحام، وسلوك التآكل الذي يجعل التيتانيوم مفيدًا في المقام الأول. يتم توريد هذه القضبان وفقًا لمعيار ASTM B265 بقطر يتراوح من 3 مم إلى 200 مم، مُلدنة أو مُشكّلة على البارد، مع تقارير نتائج الاختبارات الميكانيكية مقابل رقم الدفعة.
أين تقع الدرجة 9 بين الدرجة 2 والدرجة 5
تصل الدرجة 2 الملدنة إلى حوالي 345 ميجا باسكال قوة شد و 275 ميجا باسكال مقاومة خضوع، وتصل الدرجة 9 الملدنة إلى 620 ميجا باسكال و 483 ميجا باسكال، وتبدأ الدرجة 5 الملدنة من 895 ميجا باسكال و 828 ميجا باسكال. لذلك، تملأ الدرجة 9 الفجوة الواسعة في المنتصف. كما أنها تحافظ على الاستطالة حول 15 إلى 20 بالمائة، لذلك يمكن ثنيها، وتوسيعها، وسنها دون خطر التشقق الذي يتبع الدرجة 5 المشكلة على البارد بشدة. الكثافة هي 4.48 جم/سم3 ونقطة الانصهار حوالي 1668 درجة مئوية، قريبة بما يكفي من الدرجات الأخرى لتطبيق نفس ممارسات التشغيل واللحام.
الخصائص الميكانيكية حسب الحالة
يمكن طلب نفس القضيب بثلاثة مستويات قوة مختلفة تمامًا، ويجب أن يحدد أمر الشراء أي منها. الأرقام أدناه هي الحد الأدنى الذي يتم الإبلاغ عنه عادةً في شهادة المصنع لأسهم القضبان؛ وهي ليست بديلاً عن القيم الموجودة في الشهادة التي يتم شحنها مع الدفعة.
| الحالة | قوة الشد | مقاومة الخضوع 0.2% | الاستطالة | الصلابة النموذجية |
|---|---|---|---|---|
| ملدن | 620 ميجا باسكال كحد أدنى | 483 ميجا باسكال كحد أدنى | 15% كحد أدنى | حوالي 24 HRC |
| مشكل على البارد، مُخفف الإجهاد | 860 ميجا باسكال كحد أدنى | 760 ميجا باسكال كحد أدنى | 10% كحد أدنى | حوالي 32 HRC |
| مشكل على البارد بنسبة اختزال 25% | 1000 ميجا باسكال نموذجي | 900 ميجا باسكال نموذجي | 8% نموذجي | حوالي 36 HRC |
حدود التركيب الكيميائي التي تحدد الأرقام
يمكن أن تختلف دفعتان من الدرجة 9 بنفس الألومنيوم والفاناديوم بمقدار 100 ميجا باسكال إذا لم يتم الاحتفاظ بالأكسجين عند الحد الأدنى من النطاق، لأن الأكسجين مقوٍ بيني في التيتانيوم ألفا. لهذا السبب، فإن جدول التركيب الكيميائي مهم بنفس القدر مثل جدول الشد عندما تكون القطعة حرجة من حيث القوة.
| العنصر | المتطلب | سبب التحكم فيه |
|---|---|---|
| الألومنيوم | 2.5 إلى 3.5% | مقوٍ بالحلول الصلبة، مثبت ألفا |
| الفاناديوم | 2.0 إلى 3.0% | مثبت بيتا، يتحكم في قابلية التقسية |
| الأكسجين | 0.12% كحد أقصى | زيادة الأكسجين ترفع القوة وتخفض المطيلية |
| الحديد | 0.25% كحد أقصى | متبقي من الخردة، يتم الاحتفاظ به منخفضًا للمتانة |
| الهيدروجين | 0.015% كحد أقصى | يمنع التقصف الهيدريدي |
| الكربون والنيتروجين | 0.05% و 0.03% كحد أقصى | بينيات، تؤثر على سلوك اللحام والتعب |
كيفية قراءة شهادة المصنع
يتم إجراء اختبار الشد وفقًا لمعيار ASTM E8 على عينة مقطوعة من القضيب، عادةً عند منتصف نصف القطر بدلاً من المركز، لأن الألياف الخارجية تحمل الخصائص التي سيقوم العميل بتشغيلها. يتم الإبلاغ عن مقاومة الخضوع عند إزاحة 0.2 بالمائة، ويتم قياس الاستطالة على طول قياس لأربعة أقطار، ويتم الإبلاغ عن نسبة الاختزال في المساحة بشكل منفصل. الصلابة مفيدة للفحص السريع للمواد الواردة ولكنها لا يمكن أن تحل محل اختبار الشد؛ يمكن أن تبدو قراءة الصلابة صحيحة على قضيب يفشل في الاستطالة. يجب أن تذكر الشهادة رقم الدفعة، والحالة، ومعيار الاختبار، والقيم المقاسة الفعلية، وليس فقط الحد الأدنى للمواصفات.
أشكال القضبان والتفاوتات
يتم توريد القضبان المسحوبة على البارد من 3 مم إلى 25 مم بتفاوت h9 أو h11 بلمسة نهائية لامعة، مما يناسب التشغيل الآلي السويسري. القضبان المقشرة والمطحونة من 20 مم إلى 100 مم تزيل الطبقة السطحية وتحافظ على الاستقامة بحوالي 2 مم لكل متر. يتم توريد القضبان المدرفلة على الساخن من 100 مم إلى 200 مم بحجم أكبر للتشغيل. حيث يتطلب الرسم سطحًا مصقولًا، يتم تلميع القضبان بعد الاستقامة حتى لا تتأثر اللمسة النهائية بالمستقيم. يتم قطع الأطراف بشكل مربع وشطفها، ويتم تسمية كل حزمة بالدرجة ورقم الدفعة والحجم والحالة.
التشكيل على البارد والثني واللدن
تتصلب الدرجة 9 بسرعة، لذلك قد يتطلب الانحناء السهل على الدرجة 2 نصف قطر أكبر أو لدنة وسيطة. كقاعدة عامة، اسمح بنصف قطر انحناء يساوي ثلاثة أضعاف قطر القضيب للمخزون الملدن وقم باللدن عند 700 إلى 750 درجة مئوية في فراغ أو جو خامل إذا كانت القطعة تحتاج إلى اختزال على البارد أكثر من حوالي 20 بالمائة. إزالة الأكسدة بعد اللدن تزيل الطبقة الغنية بالأكسجين التي تتكون على السطح؛ هذه الطبقة صلبة وهشة وستتشقق إذا تم دحرجتها أو ثنيها.
الطلب والتعبئة
اقتبس حسب القطر والطول والحالة والسطح والمعيار، على سبيل المثال 20 مم Gr9 ASTM B265 ملدن، مسحوب على البارد h9، مصقول، 3000 مم. يتم تعبئة القضبان في صناديق خشب رقائقي مع فواصل خشبية حتى لا يحتك السطح المصقول أثناء النقل، وتحمل الصندوق جيب مستندات مع شهادة المصنع وقائمة التعبئة.

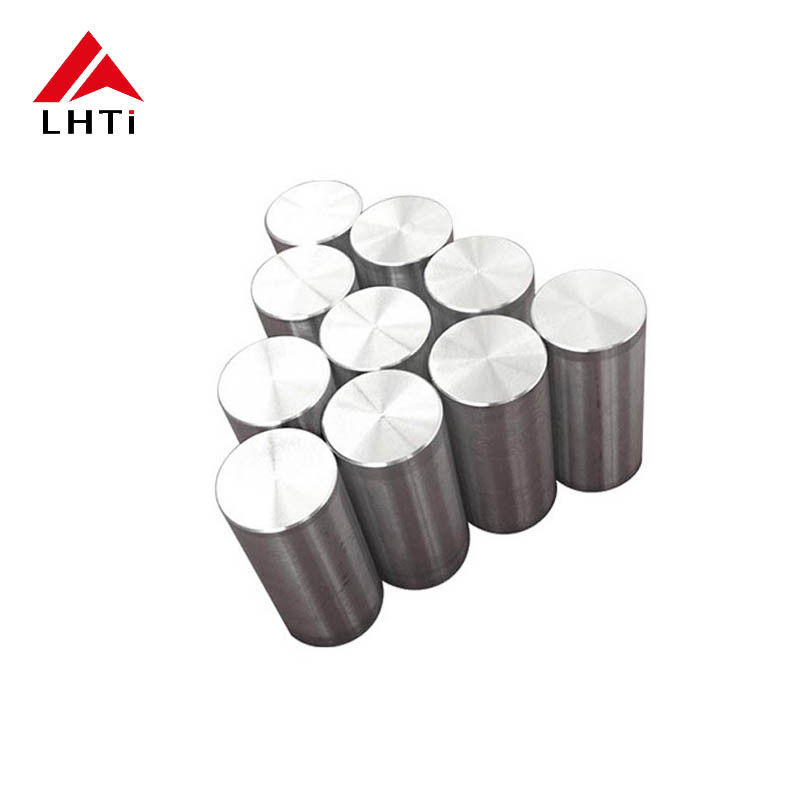

صور المنتج
