توفير الوزن لأنبوب التيتانيوم ذي الجدران الرقيقة للسيارات

توفير الوزن لأنبوب التيتانيوم ذي الجدران الرقيقة للسيارات

اسم العلامة التجارية: LHTI
رقم الطراز: LH-01
الـ MOQ: If in stock, sample is available; إذا كان في المخزون ، عينة متاحة ؛ If not in stock
سعر: USD $19.5-$28.5 / kg
شروط الدفع: T/T، L/C، D/A، D/P، ويسترن يونيون
قدرة الإمداد: 10000 كيلوغرام / كيلوغرام في الشهر
معلومات مفصلة
مكان المنشأ:
BaoJi Shaanxi الصين
إصدار الشهادات:
ISO9001
التطبيقات:
معدات وعوائل السفن الضغطية
البعد:
OD ((5-114) X ((0.3?? 10) XL1200mmMax
الانتهاء من السطح:
مصقول
كثافة:
4.51 جم / سم 3
منطقة المصنع:
3000 ㎡
المتداول البارد:
كمتوفر للعميل
يكتب:
سلس أو ملحوم
طول:
قابلة للتخصيص
صنع السيارة:
مرسيدس بنز
عينة:
متاح
رمز النظام المنسق:
8108904090
مقاومة التآكل:
ممتاز
العرض:
5 ----- 150 ملم
قوة الشد:
1000 ميجا باسكال
سماكة:
0.1-12mm
تفاصيل التغليف:
التعبئة والتغليف التصدير القياسية، حالة الخشب الرقائقي في الخارج
القدرة على العرض:
10000 كيلوغرام / كيلوغرام في الشهر
إبراز:

أنبوب التيتانيوم خفيف الوزن للسيارات

,

أنبوب ملحوم قوي من التيتانيوم

,

تخفيض وزن أنبوب التيتانيوم

وصف المنتج

توفير الوزن في أنابيب التيتانيوم الرقيقة لجدران السيارات

إن تقليل كتلة السيارات ليس مشكلة واحدة بل اثنتين. الجزء الذي يحدّه الصلابة، مثل عمود الإدارة أو عضو الإطار الفرعي، لا يصبح أخف وزناً بتغييره إلى معدن ذي كثافة أقل ما لم يتم إعادة تصميم المقطع، لأن الصلابة تنخفض مع معامل المرونة ويجب زيادة سمك الجدار لإعادته. الجزء الذي يحدّه القوة، مثل القوس أو الحامل أو خط الضغط، يفقد الوزن بالفعل، لأن قوة الخضوع لكل وحدة كتلة هي ما يحدد سمك الجدار. تفوز أنابيب التيتانيوم بوضوح في الحالة الثانية وفقط بعد إعادة التصميم في الحالة الأولى، وهذه الصفحة تعرض الأرقام لكليهما حتى يتم الاختيار بناءً على الحسابات بدلاً من كلمة خفيف الوزن.

بيانات أنابيب السيارات

الدرجة Gr1، Gr2 و Gr5، مُلدّنة
القطر الخارجي 25.4 مم إلى 76.2 مم، أحجام أخرى حسب الطلب
الجدار 1.0 مم إلى 2.0 مم جدار رقيق، أثقل عند الطلب
النوع ملحومة حسب ASTM B862، سلسة حسب ASTM B338
الطول مستقيمة حتى 1200 مم كمعيار، ملفوفة عند الطلب
الكثافة 4.51 جرام لكل سنتيمتر مكعب
قوة الشد Gr2 حوالي 345 ميجا باسكال، Gr5 حوالي 895 ميجا باسكال
السطح مخلل، مصقول أو مُلدّن ساطع
الأجزاء النموذجية أقسام العادم الخلفية، أعمدة الإدارة، خطوط الفرامل والوقود، إدخالات هيكلية

الكتلة والصلابة مقارنة بالصلب

الخاصية تيتانيوم Gr2 أنبوب فولاذي خفيف

الكثافة، جم/سم34.517.85معامل المرونة، جيجا باسكال110207قوة الخضوع، ميجا باسكال275235المعامل لكل كثافة، جيجا باسكال لكل جم/سم324.426.4الخضوع لكل كثافة، كيلو نيوتن متر لكل كجم6130مؤشر الكتلة، محدود بالصلابة1.081.00مؤشر الكتلة، محدود بالقوة0.491.00

اقرأ آخر صفين معًا. لمطابقة صلابة الانحناء لأنبوب فولاذي بسمك 1.5 مم في التيتانيوم، يجب أن يرتفع الجدار إلى حوالي 2.8 مم، لأن 207 مقسومًا على 110 يساوي 1.88، وبعد هذا التصحيح، يكون جزء التيتانيوم أثقل بحوالي ثمانية بالمائة من الجزء الفولاذي. لهذا السبب، لا يعتبر عمود إدارة التيتانيوم مجرد استبدال للمواد: إنه تصميم بقطر أكبر وجدار أرق يضع المعدن بعيدًا عن المحور المحايد. حيث يتم تحديد الجدار بالقوة بدلاً من ذلك، فإن نفس الأنبوب بقطر 50.8 مم وسمك 1.5 مم يزن 1.048 كجم لكل متر في التيتانيوم مقابل 1.824 كجم في الصلب، وهو توفير يبلغ حوالي 42 بالمائة، ولا يزال يحمل ضغط انفجار أعلى.

لماذا يناسب الجدار الرقيق الملحوم أجزاء المركبات

يتم تصنيع جدار بسمك 1.0 مم على أنبوب بقطر 50 مم من شريط، وليس من سبيكة مثقوبة. يتم تشكيل الشريط من خلال سلسلة من البكرات، ويتم لحامه بدون حشو تحت الأرجون، ويتم كشط اللحام من الداخل والخارج، ويتم تلدين الأنبوب في خط الإنتاج ثم يتم قياسه من خلال رأس تركي لإعادة القطر والاستدارة. هذا المسار يعطي تفاوتًا في سمك الجدار لا يمكن لأنبوب سلس بنفس الحجم مطابقته اقتصاديًا، ويعطي تجويفًا مركزيًا، وهو أمر مهم عندما يتم ثني الأنبوب لاحقًا. حد العملية هو اللحام: تبدأ شقوق الإجهاد في الخدمة عند خط اللحام إذا كان اللحام بارزًا أو إذا لم تتم إزالة الصدأ الحراري، لذلك فإن التلدين والكشط ليسا خطوات اختيارية.

حدود درجة الحرارة في العادم

يتأكسد التيتانيوم في الهواء فوق حوالي 600 درجة مئوية. يعمل قسم العادم الخلفي، أو أنبوب الذيل، أو جسم كاتم الصوت في نطاق أقل بكثير من ذلك وهو المكان الصحيح للتيتانيوم. المجمع أو أنبوب العادم السفلي يرى غازًا عند 800 إلى 900 درجة وليس كذلك، بغض النظر عن توفير الوزن المعروض، لذلك عادة ما يكون العادم من التيتانيوم من المحفز إلى الخلف وسبائك مختلفة أمامه. التمدد المنخفض للتيتانيوم، حوالي 8.6 ميكرومتر لكل متر لكل كلفن مقابل 12 للصلب، يعني أيضًا أن التشغيل ينمو أقل عند التسخين، مما يقلل من الحركة التي يجب أن يمتصها المفصل المرن.

الإجهاد والضوضاء

يتمتع التيتانيوم بحد إجهاد مفيد في الهواء ويقاوم رذاذ الملح الذي يسرع تآكل الإجهاد على أنابيب العادم الفولاذية المطلية، وهو السبب الحقيقي وراء تفوق أنظمة التيتانيوم على المركبات التي يتم تركيبها فيها. المقايضة هي حساسية الشق: الخدش، علامة الختم، أو حافة اللحام تصبح أصلًا للشق، لذلك فإن التعامل مع نهاية القطع وتشطيبها أكثر أهمية مما هي عليه في الصلب. الجدار الأرق يشع أيضًا المزيد من الضوضاء، لذلك يحتاج قسم التيتانيوم عادةً إلى نفس حجم الحاجز مثل الجزء الفولاذي الذي يحل محله بدلاً من جزء أخف.

ربط التيتانيوم بالصلب

لا يمكن لحام التيتانيوم والصلب معًا بالصهر: يشكل الحديد والتيتانيوم مركبات بينية هشة عند الواجهة ويفشل المفصل دون سابق إنذار. لذلك، يتم تصنيع تجميعات السيارات بلحامات تيتانيوم إلى تيتانيوم داخل قسم التيتانيوم، ومع شفة، أو مشابك، أو حلقات انتقالية، أو مفاصل مثبتة ميكانيكيًا حيث تلتقي المعدنان. حيث يتحمل مثبت فولاذي على التيتانيوم، فإن غسالة عازلة أو مثبت مطلي يمنع الهجوم الجلفاني، لأن التيتانيوم هو الشريك الكاثودي وسيكون الصلب هو الذي يتآكل.

طلب أنابيب السيارات

حدد حسب القطر الخارجي، والجدار، والدرجة، والطول، والاختبار، على سبيل المثال 50.8 مم قطر خارجي، 1.5 مم جدار، Gr2، ملحوم ومُلدّن، مستقيم 1200 مم، تم اختباره بالتيارات الدوامية، نهايات مشطوفة ومغطاة. اذكر ما إذا كان سيتم ثني الجزء، لأن نصف قطر الانحناء والارتداد يتم الاتفاق عليهما مقابل حالة الأنبوب، واذكر ما إذا كان سيكون مرئيًا، لأن التشطيب المُلدّن ساطعًا أو المصقول يتم تسعيره بشكل منفصل عن المخلل. بالنسبة لأعمال النماذج الأولية، عادة ما يكون ملف بطول بضع مئات من الأمتار هو الطريقة الأرخص لتجربة جزء مشكل قبل الالتزام بأطوال مستقيمة.

صور المنتج

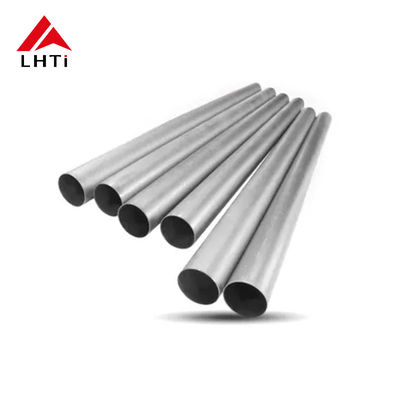

thin wall titanium tube for automotive weight saving

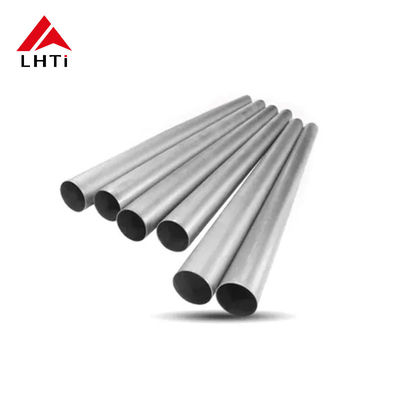

thin wall titanium tube for automotive weight saving

thin wall titanium tube for automotive weight saving
