اعتبارات تصميم شفرة التيتانيوم لتطبيقات النفط والغاز

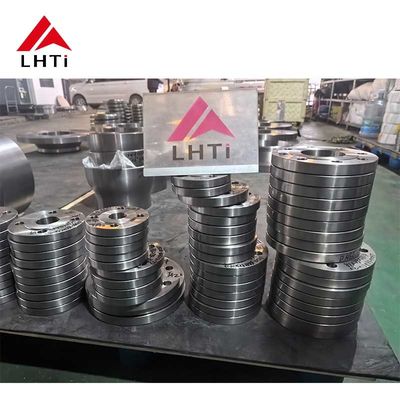

مقدمة

صناعة النفط والغاز تعمل في بعض من أكثر البيئات تحدياً على الأرض حيث يجب على المواد أن تتحمل درجات حرارة شديدة وضغوط وظروف تآكلتصميم المكونات مثل الفلنجات يصبح حاسما، لأنها تلعب دورا حيويا في ضمان سلامة أنظمة الأنابيب.مما يجعلها خيار ممتاز لتطبيقات مختلفة في هذا القطاعتستكشف هذه المقالة الاعتبارات الأساسية للتصميم لفلنجات التيتانيوم في تطبيقات النفط والغاز ، مع التركيز على اختيار المواد والخصائص الميكانيكية ومقاومة التآكل وتصميم المفاصل,وعمليات التصنيع

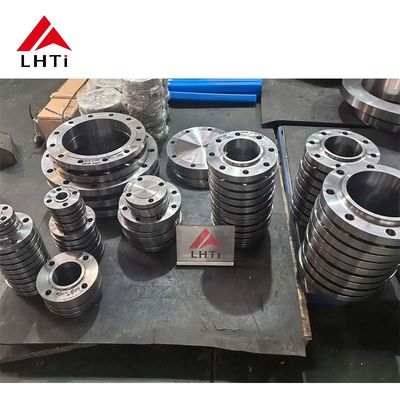

اختيار المواد

يعد اختيار سبائك التيتانيوم لتطبيقات اللحاء خطوة أولى حاسمة في عملية التصميم. تظهر سبائك التيتانيوم المختلفة خصائص ميكانيكية مختلفة، مقاومة للتآكل،و الاستقرار الحراري، مما يجعل من الضروري اختيار المواد المناسبة لظروف محددة. على سبيل المثال ، يشتهر سبيكة Ti-6Al-4V الشائعة بنسبة القوة إلى الوزن الممتازة ومقاومة التآكل ،مما يجعله مناسبًا للبيئات عالية الضغط التي غالباً ما توجد في منشآت الحفر والمعالجة البحريةيمكن استخدام سبائك أخرى ، مثل Ti-6Al-4V ELI (Extra Low Interstitial) في التطبيقات التي تتطلب تحسين الرقابة وقوة الكسر ،خاصة في البيئات المشوية أو حيث تكون مقاومة الصدمات العالية ضرورية.

عند اختيار سبيكة التيتانيوم، من المهم أن نأخذ في الاعتبار الظروف البيئية المحددة التي سيتعرض لها اللحاء. عوامل مثل تقلبات درجة الحرارة، وتغيرات الضغط،وحضور عوامل تآكل يجب أن تؤخذ في الاعتبارعلى سبيل المثال ، في بيئات الغازات الحمضية حيث يوجد كبريتيد الهيدروجين ، تصبح حساسية بعض السبائك من الكبريتيد التكسير الإجهادي مصدر قلق كبير.فهم شامل لظروف التشغيل وخصائص المواد أمر ضروري لضمان أداء وموثوقية طويلة الأجل من شرائح التيتانيوم في تطبيقات النفط والغاز.

الخصائص الميكانيكية

الخصائص الميكانيكية لسبائك التيتانيوم تؤثر بشكل كبير على تصميم الاطار، وخاصة عندما تتعرض لضغوط ودرجات حرارة عالية.صلابة التيتانيوم العالية للشد وقوة الانسحاب مفيدة، مما يسمح للشريطات بمقاومة القوى الشديدة دون تشوه. هذه القوة مهمة بشكل خاص في التطبيقات مثل خطوط الأنابيب تحت سطح البحر ،حيث يجب أن تتحمل الأطراف الضغط الكبير من كل من المحتوى الذي يتم نقله والبيئة الخارجيةبالإضافة إلى ذلك، يحتفظ التيتانيوم بسلامته الميكانيكية عند درجات حرارة مرتفعة، على عكس العديد من المواد التقليدية التي قد تفقد قوتها،مما يجعلها مناسبة للتطبيقات عالية درجة الحرارة مثل عمليات المصافي.

خاصية ميكانيكية أخرى حاسمة يجب مراعاتها هي مقاومة التعب. في قطاع النفط والغاز ، غالبًا ما تتعرض المكونات للحمل الدوري بسبب تقلبات الضغط والتوسع الحراري.مقاومة التيتانيوم المتفوقة للتعب تساعد على تخفيف خطر الفشل في هذه الظروف الديناميكيةالاطراف المصممة من التيتانيوم لا تقدم فقط القوة ولكن أيضا القدرة على تحمل دورات التحميل المتكررة دون المساس بكمال الهيكلوالتي هي ضرورية للحفاظ على السلامة والوظائف في التطبيقات الحرجة.

مقاومة التآكل

التآكل هو السبب الرئيسي لفشل المعدات في صناعة النفط والغاز، وخاصة في البيئات التي تتعرض فيها الاطراف للمواد الكيميائية القاسية والملحات والدرجات الحرارية.واحدة من أهم مزايا التيتانيوم هي مقاومة التآكل الاستثنائية، ويرجع ذلك إلى حد كبير إلى تكوين طبقة أكسيد سلبية تحمي المعدن الأساسي من المواد العدوانية. في التطبيقات التي تنطوي على مياه البحر أو الغازات الحمضية أو البيئات الحمضية ،فانشات التيتانيوم تفوق بشكل كبير المواد التقليدية مثل الفولاذ الكربوني أو حتى الفولاذ المقاوم للصدأ، والتي قد تتعرض للتآكل من خلال الحفر والشقوق.

مقاومة التيتانيوم للتآكل تترجم أيضا إلى انخفاض تكاليف الصيانة وطول عمر الخدمة.حيث يمكن أن يؤدي توقف المعدات إلى خسائر مالية كبيرة، تصبح متانة شرائح التيتانيوم ميزة استراتيجية. من خلال تقليل الحاجة إلى عمليات فحص متكررة واستبدالها،يمكن للمشغلين تحسين كفاءة التشغيل وتركيز الموارد على الإنتاج بدلاً من الإصلاحاتهذه الفائدة الاقتصادية طويلة الأجل تجعل التيتانيوم خيارًا جذابًا بشكل متزايد في الصناعة.

التصميم المشترك

التصميم المشترك هو جانب حاسم من تطبيقات الفلنج ، حيث أنه يؤثر بشكل مباشر على الأداء العام وسلامة نظام الأنابيب. يجب أن يأخذ التصميم بعين الاعتبار عوامل مثل تحميل المسامير ،اختيار الصمامات، والظروف التشغيلية المتوقعة لضمان الختم الموثوق به. عند استخدام شرائح التيتانيوم،من الضروري اختيار غشاشات متوافقة قادرة على تحمل الضغوط والدرجات الحرارية العالية المعتادة في تطبيقات النفط والغازغالبا ما تستخدم مواد مثل الجرافيت أو PTFE (polytetrafluoroethylene) بسبب مقاومتها الكيميائية الممتازة وقدرتها على استيعاب التوسع الحراري للتيتانيوم.

بالإضافة إلى ذلك ، يجب أن يعالج تصميم المفاصل إمكانية التسخين ، والتي يمكن أن تحدث عندما يتم تعاقب التيتانيوم مع المعادن الأخرى تحت ضغط مرتفع وتشحيم منخفض.يمكن أن يؤدي التشنج إلى تلف الخيوط وتخريب الختم، مما يجعل من المهم استخدام تقنيات التشحيم المناسبة والنظر في التشطيبات السطحية التي تقلل من الاحتكاك.التأكد من أن المسامير ومكونات التثبيت الأخرى مصممة بشكل كاف لسبائك التيتانيوم المحددة المستخدمة في اللحاء ستزيد من موثوقية المفصل.

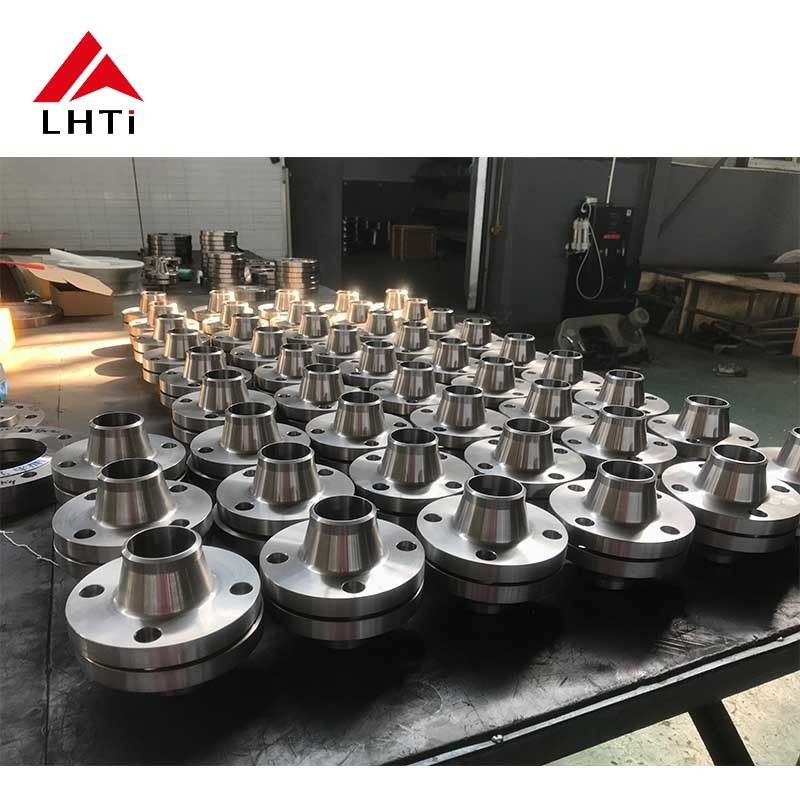

عمليات التصنيع

تلعب عمليات تصنيع شرائح التيتانيوم دورًا حيويًا في تحديد خصائص أدائها.والتصنيع الإضافي يمكن أن تستخدم لإنشاء شرائح التيتانيوم، لكل منها مجموعة مزايا وقيود خاصة به. على سبيل المثال ، يمكن أن يحسن التصنيع الخصائص الميكانيكية للتيتانيوم من خلال تنقية الحبوب ،مما يؤدي إلى مكونات أقوى وأكثر مرونةوعلى العكس من ذلك، فإن المعالجة تسمح بدقة أكبر في الأبعاد والتشطيبات السطحية، والتي يمكن أن تكون حاسمة لضمان الختم السليم في تطبيقات الضغط العالي.

التصنيع الإضافي، أو الطباعة ثلاثية الأبعاد، يظهر كطريقة واعدة لإنتاج شرائح التيتانيوم،خاصة بالنسبة للهندسة المعقدة التي يصعب تحقيقها بالطرق التقليديةهذه التكنولوجيا تمكن من إنتاج شرائح مخصصة مع تصاميم محسنة التي يمكن أن تقلل من الوزن مع الحفاظ على السلامة الهيكلية. it is crucial to ensure that the additive manufacturing process adheres to industry standards and that the resulting flanges undergo rigorous testing to verify their performance under operational conditions.

الاعتبارات الحرارية

في تطبيقات النفط والغاز ، تعتبر الاعتبارات الحرارية ذات أهمية قصوى ، خاصة في البيئات التي تكون فيها تقلبات درجة الحرارة كبيرة.موصلة التيتانيوم الحرارية المنخفضة مفيدة لأنها تقلل من نقل الحرارة بين المكونات المتداخلة، تساعد على الحفاظ على ظروف تشغيل مستقرة. هذه الجودة مهمة بشكل خاص في عمليات مثل تكرير النفط،حيث يكون التحكم في درجة الحرارة أمرًا حاسمًا لضمان أداء وأمان مثاليينالإدارة الحرارية المناسبة يمكن أن تمنع أيضًا مشاكل مثل التعب الحراري ، والذي يمكن أن يضع في خطر سلامة الجهاز والنظام بأكمله.

وعلاوة على ذلك، يجب مراعاة خصائص التوسع الحراري للتيتانيوم خلال مرحلة التصميم.المواد المختلفة تتوسع وتتقلص بمعدلات مختلفة عندما تتعرض لتغيرات درجة الحرارةوالتي يمكن أن تؤدي إلى الإجهاد والفشل المحتمل في المفاصل.يجب على المهندسين تصميم المسامير مع التسامحات المناسبة والنظر في استخدام الموصلات المرنة أو مفاصل التوسع لاستيعاب الحركات الحرارية، مما يضمن أن النظام يبقى خاليا من التسرب والصحة الهيكلية.

اعتبارات التكلفة

في حين أن شرائح التيتانيوم غالباً ما تأتي بتكلفة أولية أعلى مقارنة بالمواد التقليدية، فإن الفوائد طويلة الأجل يمكن أن تجعلها خيارًا فعالًا من حيث التكلفة في قطاع النفط والغاز.مقاومة للتآكل، وانخفاض متطلبات صيانة التيتانيوم يؤدي إلى انخفاض تكاليف دورة الحياة، والتي يمكن أن تكون ميزة كبيرة في العمليات التي تكون فيها فترات التوقف مكلفة.يمكن للشركات أن تقلل من تواتر الإصلاحات والاستبدال، مما يؤدي إلى وفورات كبيرة مع مرور الوقت.

بالإضافة إلى ذلك، يمكن أن يكون لتوفير الوزن المرتبط بالتيتانيوم آثار إيجابية على تكاليف النقل والتركيب.مما يسمح بتصميم أكثر كفاءة وربما خفض تكلفة المكونات الإضافيةمن خلال النظر في كامل تكلفة دورة الحياة للشرائح التيتانيوم، بما في ذلك التثبيت والصيانة، وكفاءة التشغيل،يمكن للشركات اتخاذ قرارات مستنيرة تتماشى مع أهدافها المالية.

الامتثال للوائح والمعايير

في صناعة النفط والغاز ، فإن الامتثال للمعايير التنظيمية والمبادئ التوجيهية للصناعة أمر بالغ الأهمية لضمان السلامة والموثوقية. عند تصميم شرائح التيتانيوم ،من الضروري الالتزام بالمعايير التي وضعتها منظمات مثل الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) والمعهد الأمريكي للبترول (API)هذه المعايير تملي المواصفات للمواد والتصميم والاختبار وضمان الجودةالمساعدة في ضمان أن تكون المكونات قادرة على تحمل الظروف الصعبة المميزة لتطبيقات النفط والغاز.

وعلاوة على ذلك، فإن عمليات شهادة المواد والمكونات غالبا ما تنطوي على اختبارات وثائق صارمة. يجب على مصنعي الشبكة تقديم دليل على الامتثال للمعايير ذات الصلة،بما في ذلك الاختبار الميكانيكي، تقييمات مقاومة التآكل، وشهادة خصائص المواد.هذا المستوى من التدقيق يضمن أن شرائح التيتانيوم تلبي التوقعات العالية للأداء والسلامة في صناعة النفط والغاز، في نهاية المطاف حماية كل من الموظفين والأصول.

الاستنتاج

في الختام، فإن تصميم شرائح التيتانيوم لتطبيقات النفط والغاز ينطوي على فهم شامل للعديد من العوامل، بما في ذلك اختيار المواد، والخصائص الميكانيكية،مقاومة للتآكلمن خلال الاستفادة من المزايا الفريدة للتيتانيوم، يمكن للمهندسين إنشاءشرائح موثوقة قادرة على تحمل الظروف القاسية السائدة في قطاع النفط والغازمع استمرار صناعة التطور ، من المرجح أن يزيد اعتماد شرائح التيتانيوم ، مما يدفع الابتكار وتحسين السلامة والكفاءة في التطبيقات الحرجة.التصميم المفكر وتطبيق شرائح التيتانيوم سيلعب دورا حيويا في مستقبل عمليات النفط والغاز، وضمان الاستدامة والموثوقية في المشهد المتغير بسرعة.
