| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | شفة عمياء |
| الـ MOQ: | 5-10 قطع |
| سعر: | قابل للتفاوض |
| شروط الدفع: | خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون |
| قدرة الإمداد: | 5000 قطعة شهريا |
شريحة عمياء من التيتانيوم البحري للاستخدام البحري
الشريحة العمياء هي أبسط جزء في نظام الأنابيب البحري وغالبًا ما يكون هو الذي يحدد ما إذا كان الإغلاق سيظل مخططًا له. لا تحتوي على فتحة للحام ولا محور للمحاذاة، لذا فإن الأشياء الوحيدة التي يمكن أن تفشل هي وجه الختم، والتربيط والمادة نفسها. حول المياه المالحة، تتصرف جميعها بشكل مختلف عن تركيبات الصلب الكربوني، وتبدأ الاختلافات بحقيقة أن البحر ليس بيئة واحدة: منطقة الرذاذ، والهيكل المغمور بشكل دائم وخط الطين يهاجم كل شريحة بطريقة مختلفة.
أربع مناطق، أربع مشاكل مختلفة
| منطقة | ما يهاجم الشريحة | المادة والتفاصيل |
|---|---|---|
| الغلاف الجوي والسطح | هواء مشبع بالملح، تكثف، الأشعة فوق البنفسجية على الطلاءات | Gr2، جاف ونظيف، تربيط فولاذي مطلي أو مسامير تيتانيوم |
| الرذاذ والمد والجزر | دورات رطبة وجافة، كلوريدات، أكسجين مذاب في الحد الأقصى | Gr2 بلمسة نهائية ناعمة، تجنب الشقوق، فحص الوجوه عند كل رسو |
| مغمور بالكامل | مياه البحر، التلوث الحيوي، زوج جلفاني مع الهيكل أو البنية | Gr2 أو Gr7، معزول عن الفولاذ، لا حاجة للطلاء |
| خط الطين ومدفون | أكسجين منخفض، بكتيريا مختزلة للكبريتات، طمي | Gr2، وحيث تتركز الكلوريدات مع الحرارة، Gr7 |
لا يحتاج التيتانيوم إلى طلاء في أي من هذه المناطق، وهذا جزء من قيمته في البحر، لأن الطلاء الذي يفشل في منطقة الرذاذ يصبح خلية تآكل بدلاً من حاجز. ما يحتاجه التيتانيوم هو شق نظيف واتصال جلفاني متحكم فيه، وهذان العنصران هما موضوع معظم التفاصيل العملية أدناه.
أين يتوقف التيتانيوم عن كونه محصنًا
مياه البحر المحيطة غير ضارة تقريبًا للتيتانيوم النقي تجاريًا. يتجدد الفيلم الأكسيدي بشكل أسرع من أن تتمكن الكلوريدات من كسره، ولا يوجد تنقر حتى بعد سنوات من الغمر. التعرض الذي يفاجئ الناس هو الشق الضيق: تحت حشية، خلف وصلة، بين وجهين مربوطين غير مختومين. داخل هذه الفجوة، يتم استهلاك الأكسجين وينخفض الأس الهيدروجيني، وفوق حوالي 70 إلى 80 درجة مئوية، يمكن أن يصبح الشق نشطًا حتى في Gr2. الشريحة التي تجلس على فرع مياه بحر ساخن، أو عائد مياه سترة، أو مخرج مبادل حراري هو بالضبط الحالة، وهناك Gr7 مع 0.2 بالمائة بلاديوم هو الحل الآمن.
التلوث الحيوي قضية مختلفة. لا تتآكل البرنقيل وبلح البحر التيتانيوم، لكنها تقلل مساحة التدفق، وتضيف وزنًا وتخلق جيوبًا من المياه الراكدة، ويمكنها إخفاء حشية متسربة حتى يصبح التسرب كبيرًا. الكلورة المستخدمة للتحكم في التلوث غير ضارة أيضًا بالتيتانيوم، وهو سبب آخر لاختيار المادة لأنظمة مياه البحر حيث تتعرض السبائك النحاسية للعلاج نفسه.
الحماية الكاثودية والهيدروجين
التيتانيوم هو عادة الكاثود في زوج مياه البحر، مما يعني أن الفولاذ المجاور له يصبح الأنود ويتم حماية التيتانيوم بدلاً من إتلافه. هذا مفيد حتى يتم الإفراط في الحماية. إذا تم دفع الجهد إلى سالب أكثر بكثير مما هو مطلوب، يتم توليد الهيدروجين على سطح التيتانيوم ويمكن امتصاصه كهيدريد، مما يجعل المعدن هشًا، خاصة في درجات الحرارة الأعلى وفي الشقوق الضيقة. من الناحية العملية، تم تصميم الحماية للفولاذ، ويتم عزل أجزاء التيتانيوم كهربائيًا حيثما كان ذلك مهمًا، ولا يتم استخدام الشريحة كمسار أنود لنظام الهيكل.
حيث تربط شريحة التيتانيوم مباشرة بشريحة فولاذية، تمنع حشية عازلة وأكمام عازلة الزوج من الدخول إلى المفصل. حيث تربط بشريحة تيتانيوم أخرى، العزل غير ضروري ولكن غسالة لا تزال تحمي مسمار الفولاذ من الغلاف الجوي الملحي. التربيط المختلط شائع في البحر ومقبول بشرط أن تكون مناطق الأنود والكاثود مفهومة بدلاً من أن تكون عرضية.
اختيار الشريحة العمياء حسب الواجب
| واجب | فئة | وجه | درجة |
|---|---|---|---|
| إغلاق دائم لرأس مياه البحر | 150 أو 300 | RF | Gr2 |
| مياه بحر ساخنة فوق 70 درجة مئوية | 150 أو 300 | RF | Gr7 |
| رأس بئر عالي الضغط أو مشعب | 900 إلى 2500 | وصلة حلقية | Gr5 |
| سدادة اختبار هيدرو مؤقتة | 150 إلى 600 | FF | Gr2، تم فحص السماكة |
تستحق السدادة المؤقتة تحذيرًا. الشريحة المقطوعة من لوح لاختبار هيدرو ليست شريحة B16.5 وليست مصنفة للفئة المختومة على الشريحة المقابلة. إنها مقبولة لاختبار ضغط قصير بضغط محدد مع مشرف كفء، وهي غير مقبولة كإغلاق دائم، لأن السماكة وتتبع المواد كلاهما خارج المعيار.
الوجوه والحشيات في المياه المالحة
الوجه المرتفع مع حشية حلزونية هو الإعداد الافتراضي العامل. يتم تشكيل الوجه إلى 3.2 إلى 6.3 ميكرومتر Ra ويتم فحصه للتسطيح، لأن الحشية التي لا تستقر بالتساوي تترك شقًا على جانب واحد، والشق هو موقع التآكل. تستخدم وجوه الوصلة الحلقية في الفئة العالية حيث يمكن للحلقة المعدنية تحمل حمل الجلوس، وتتطلب أخدودًا نظيفًا وغير تالف؛ الخدش عبر أخدود الحلقة هو مسار تسرب لن يغلقه أي قدر من عزم الدوران.
التربيط في البحر
مسامير الفولاذ في الغلاف الجوي الملحي تتآكل عند الخيوط أولاً، لذا تفقد المجموعة التحميل المسبق قبل أن تفقد قوتها. مسامير التيتانيوم تحل مشكلة التآكل وتسبب التآكل، ولهذا السبب يعتبر مركب مضاد للالتصاق يعتمد على النيكل ممارسة قياسية على خيوط التيتانيوم. بغض النظر عن مادة المسمار، يتم إعادة شد المفصل بعد أول دورة حرارية ويتم فحصه عند كل نافذة صيانة، ويتم تسجيل قيمة عزم الدوران بحيث يقوم الطاقم التالي بشد نفس المفصل بنفس الطريقة.
الوزن والمناولة والوصول
عند 4.51 جرام لكل سنتيمتر مكعب، يبلغ وزن التيتانيوم حوالي 57 بالمائة من كثافة الفولاذ، وعلى شريحة عمياء، يُشعر بهذا الاختلاف في نهاية مفتاح ربط في مساحة محدودة. شريحة أخف أسهل في التقديم، تحتاج إلى دعم مؤقت أقل وتقلل الحمل على الفوهة. بالنسبة للأحجام الكبيرة، تكون الميزة أصغر، لأن الشريحة سميكة والمسامير تهيمن على الوزن، لذا فإن نقاط المناولة وحلقات الرفع تستحق التحديد عند مرحلة الطلب بدلاً من الارتجال على السطح.
الفحص والتتبع
يتم تحديد كل دفعة بواسطة PMI، ويتم فحص وجه الختم بواسطة PT بعد التشغيل الآلي، ويتم فحص الأقسام الأثقل بواسطة UT. يتم تسجيل الأبعاد، وتشطيب الوجه، وتباعد ثقوب المسامير، والسماكة مقابل B16.5، وشهادة 3.1 إلى EN 10204 تربط الشريحة النهائية برقم دفعتها ونتائج اختبارها الميكانيكي. عادةً ما تضيف مشاريع البحرية ورقة بيانات المواد وتقريراً عن الأبعاد إلى تلك الحزمة، ومن الأرخص الاتفاق على قائمة المستندات عند الاستفسار بدلاً من إنتاجها بعد تعبئة البضائع.
طلب شريحة عمياء بحرية
اذكر المعيار والفئة والحجم والوجه والدرجة والخدمة: على سبيل المثال، شريحة ASME B16.5 عمياء، NPS 6، فئة 300، وجه مرتفع، Gr7، مياه بحر عند 85 درجة مئوية. أضف مادة التربيط، ومتطلبات العزل، والاختبار، وحزمة المستندات. حيث سيتم غمر الشريحة لسنوات، قل ذلك، لأن الغمر يغير الدرجة الموصى بها والتشطيب السطحي، وهذين القرارين أرخص بكثير في اتخاذهما عند عرض الأسعار منهما عند الرصيف.

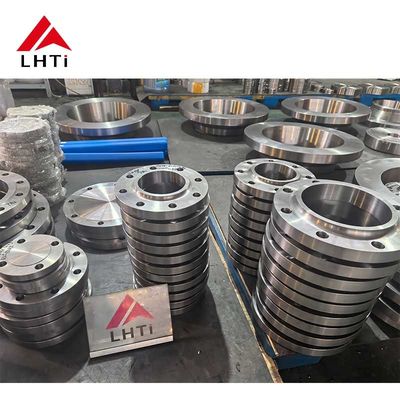

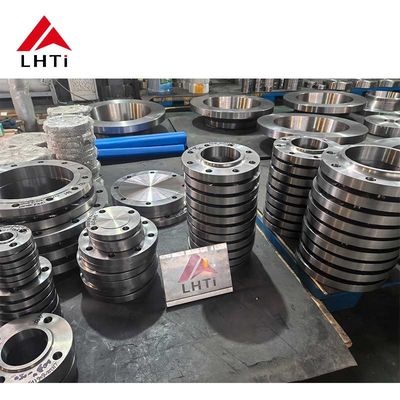

صور المنتج
