شفة مخصصة من التيتانيوم مسطحة مصممة حسب الرسم

تبدأ الشفة المخصصة عادةً بمشكلة لا يحلها أي كتالوج: آلة مستوردة لا يتطابق فوهتها مع أي جدول متري أو إمبراطوري، وعاء قديم بدائرة مسامير غريبة، وصلة مجاري مستطيلة، أو مشعب يجب أن يتناسب مع مساحة لا تسمح بمرور شفة قياسية. الحل هو شفة مسطحة مصنعة حسب الرسم، من التيتانيوم، مع تحديد التجويف ونمط الثقوب والسماكة حسب المشروع بدلاً من جدول قياسي. العمل الهندسي يكمن في إثبات أن الشكل المخصص آمن مثل الشكل القياسي الذي يحل محله.

ما يجب أن يعالجه الرسم

الرسم الذي يترك نمط الثقوب كـ "مناسب" ليس رسمًا، بل هو طلب تخمين. أغلى أخطاء الشفاه المخصصة هي دائمًا تقريبًا أخطاء الواجهة، لأن الشفة يتم تشطيبها قبل أن يكتشف أحد أن ثقوب المسامير على الدائرة الخاطئة.

مخصص مقابل قياسي

التخصيص ليس طريقة لتجنب فئة ضغط. إذا تم تصميم خط لفئة 300، فلا يزال يتعين على الشفة المخصصة تحمل فئة 300 عند درجة حرارة التصميم، ويجب حساب السماكة بدلاً من قياسها من شفة قياسية أصغر. عندما يكون الجزء المخصص شفة دائرية بسيطة بنمط مسامير قياسي، فإن المسار الأرخص هو البدء من التشكيل القياسي وتعديل التجويف، مما يحافظ على السماكة المقدرة ويغير فقط التصنيع.

السماكة محسوبة، وليست منسوخة

تعمل الشفة المسطحة بدون عنق كلوحة مدعومة بدائرة المسامير ومحملة بالضغط، لذا فإن السماكة تنبع من ضغط التصميم، ورد فعل الحشية، والإجهاد المسموح به عند درجة الحرارة. يسمح التيتانيوم بسماكة لوحة أرق من الفولاذ المقاوم للصدأ لأن Gr2 يصل إلى 345 ميجا باسكال شد و Gr5 يصل إلى 895 ميجا باسكال، ولأنه لا يوجد بدل تآكل لإضافته: المعدن الموجود عند التركيب هو المعدن الموجود في نهاية العمر. هذا توفير حقيقي في جزء مخصص سميك، وهذا أيضًا سبب ضرورة توثيق الحساب، حيث أن إثبات الكفاءة هو الحساب بدلاً من البحث في جدول.

التسطيح هو النصف الثاني من مسألة السماكة. اللوحة التي يتم تشكيلها من جانب واحد فقط سوف تنحني عند إزالة الطبقة المجهدة، والشفة غير المسطحة ستتسرب بغض النظر عن سمكها. يتم تشكيل الأجزاء الفارغة على كلا الوجهين، وفحصها على لوح سطحي أو CMM، وحيث يكون الشكل رقيقًا بالنسبة لعرضه، يتم ترتيب تسلسل القطع الخشن والنهائي لموازنة الإجهاد المتبقي.

مسار التصنيع

ثلاثة مسارات تغطي معظم الأعمال المخصصة. يتم قطع اللوحة بالماء أو الليزر، ثم تشكيلها؛ وهي مناسبة للأجزاء المسطحة وغير الدائرية وذات الضغط المعتدل وتوفر أوسع حرية في المخطط. يتم استخدام حلقة ملفوفة أو مشكلة للحواف الدائرية ذات العنق، لأن الحبوب تتبع المحيط ويمكن أن يكون العنق أسمك من اللوحة. يتم استخدام تشكيل قريب من الشكل النهائي عندما يبرر الشكل والكمية القالب، وهو يوفر أفضل سلوك للتعب لأن تدفق الحبوب يتبع المظهر الجانبي بدلاً من قطعه.

يضيف التيتانيوم قاعدتين لهذه القائمة. يتم القطع والتشكيل باستخدام أدوات ومبردات مخصصة، لأن تلوث الحديد من آلة مشتركة يظهر لاحقًا كصدأ أو موقع تآكل. وأي لحام، بما في ذلك عنق ملحوم بلوحة، يتم تحت الأرجون مع تنقية الوصلة، ثم تخليلها، لأن اللحام الملون على التيتانيوم هو سطح غني بالأكسجين سيتشقق تحت الحمل.

اختيار المواد للخدمة القصوى

Gr2 هو الافتراضي للاستخدام الكيميائي والبحري والتبريد العميق. يتم اختيار Gr5 عندما يجب أن تكون الشفة أرق أو درجة الحرارة أعلى، وهي تتشكل جيدًا ولكنها تتطلب عناية أكبر في اللحام. يضيف Gr7 البلاديوم للأحماض المخففة والكلوريدات الساخنة، ويغطي Gr12 الأحماض المخففة بتكلفة أقل. الصلابة حول HB 180 إلى 215 نموذجية لـ Gr2 المعالج حرارياً وهي فحص مفيد للتأكد من أن الجزء لم يتلوث أو يتصلب بالعمل، ولكن الصلابة ليست مواصفات للتآكل ولا ينبغي استخدامها كذلك.

الفحص والمقالة الأولى

يتم قبول الجزء المخصص بناءً على الأبعاد، وليس المظهر. يتم قياس المقالة الأولى بواسطة CMM مقابل الرسم، مع تسجيل دائرة المسامير، ومواضع الثقوب، وتسطيح الوجه، وخشونة الوجه، ويتم توقيع التقرير قبل إصدار بقية الطلب. يتم أخذ عينات من الأجزاء اللاحقة على الأبعاد الحرجة وفحصها بنسبة مائة بالمائة على الواجهة. يتم استخدام UT في الأجزاء السميكة، و PT على وجه الختم، و PMI يؤكد الدرجة على كل حرارة. شهادة 3.1 وفقًا لـ EN 10204، وتقرير المواد والأبعاد، ورقم العلامة المطبوعة تكمل الحزمة.

حماية الواجهة في الموقع

حتى الشفة المخصصة المثالية تفشل إذا تم تركيبها مقابل وجه مطابق خاطئ. قبل الشحن، يجب أن يذكر الرسم الوجه الذي يجب أن يتطابق معه الجزء المطابق، ويجب تجربة تركيب الشفة على مقياس أو على الجزء المطابق حيث تبرر الكمية ذلك. في الموقع، يتم مطابقة الحشية مع نوع الوجه، ويتم شد المسامير بنمط نجمي على مراحل، ويتم فحص الوصلة عند ضغط التشغيل. التيتانيوم يتآكل مع التيتانيوم، لذا تحمل الخيوط مركبًا مضادًا للالتصاق، ويتم حماية مسامير الفولاذ أو استبدالها بدرجة مقاومة للتآكل.

طلب شفة تيتانيوم مخصصة

أرسل رسمًا بأبعاد، والدرجة، وضغط التصميم ودرجة الحرارة، ونوع الوجه، والتشطيب السطحي، والعلامات، وقائمة المستندات. اذكر الكمية، وتاريخ التسليم، وما إذا كانت المقالة الأولى مطلوبة. إذا لم يكن الرسم نهائيًا، فأرسل أبعاد الجزء المطابق والقيود التي تدفع التصميم، لأن الشفة المصممة حول الواجهة الحقيقية أرخص من تكرارين للتصنيع وشحن جوي واحد.

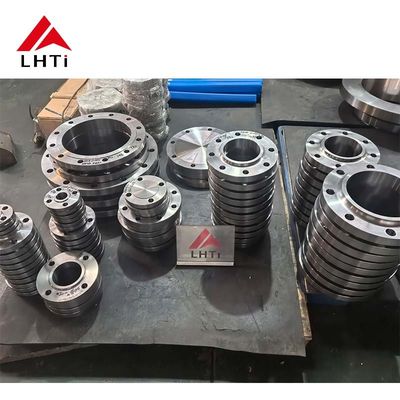

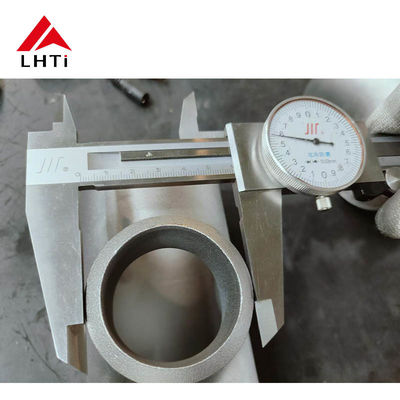

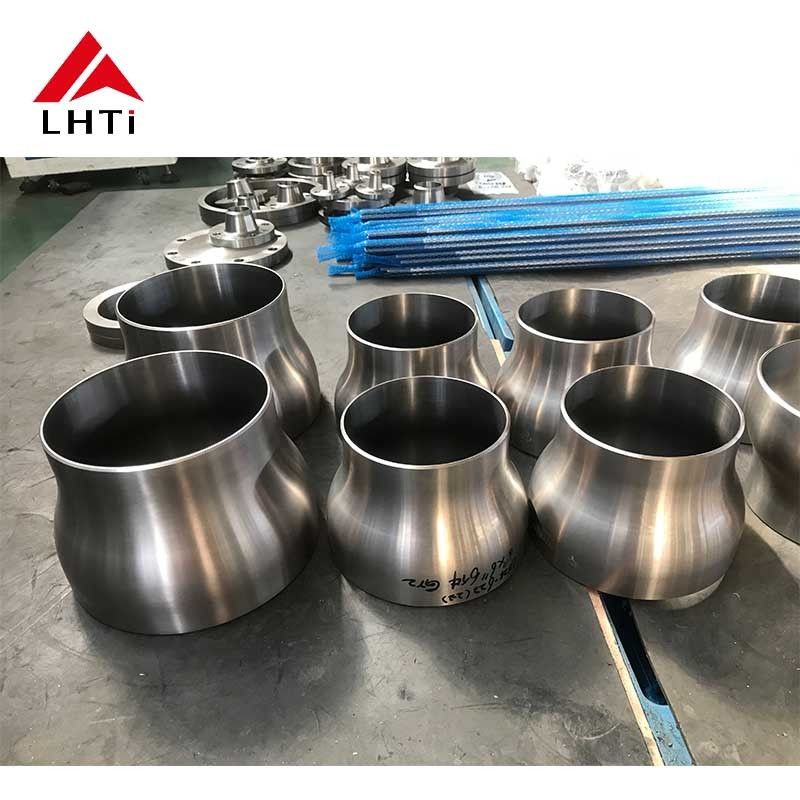

صور المنتج
