| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | أنبوب LH |
| الـ MOQ: | 500 كجم |
| سعر: | US dollar $25/pc--US dollar $28/pc |
| شروط الدفع: | L/C، D/P، T/T، ويسترن يونيون، بايبال |
| قدرة الإمداد: | 5 طن شهريا |

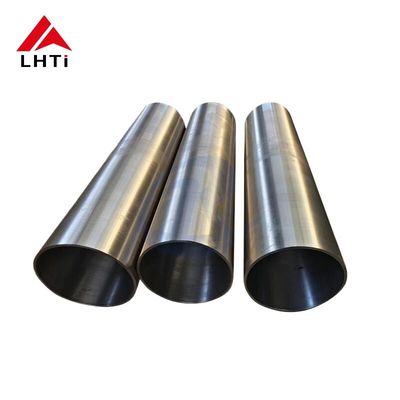

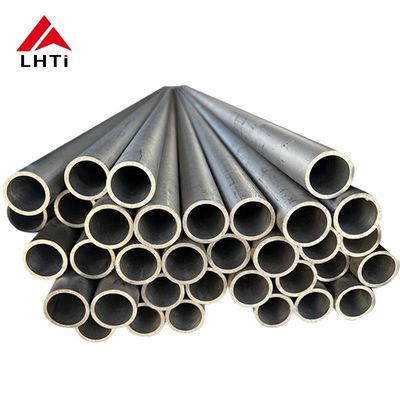

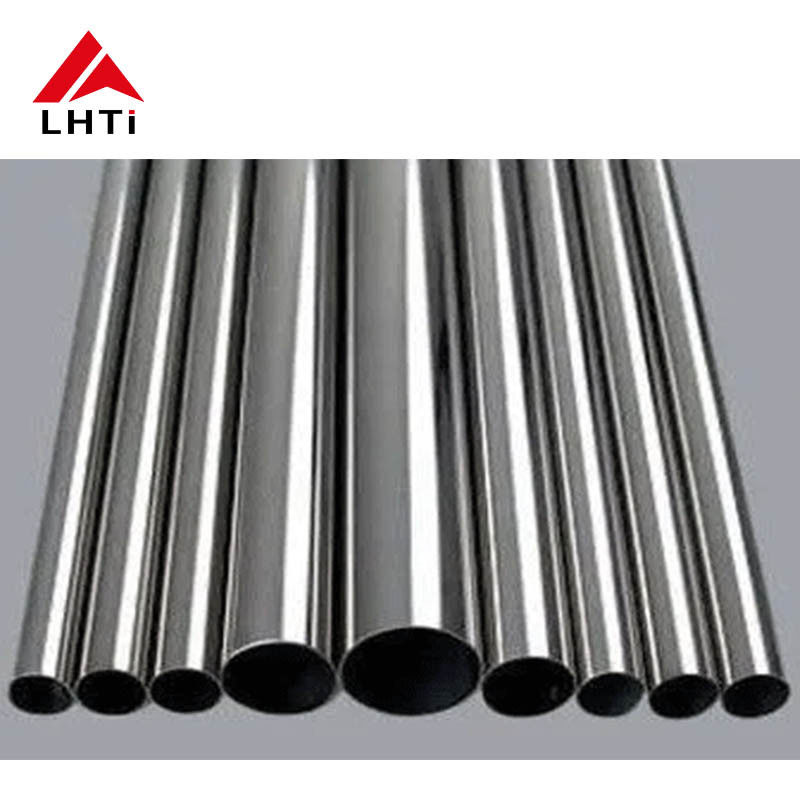

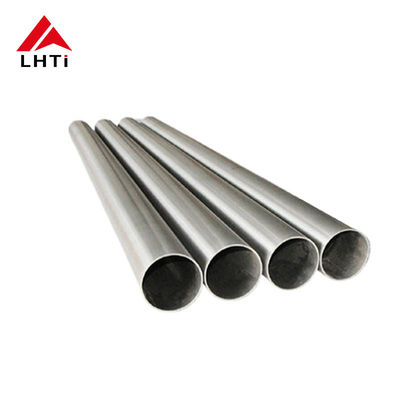

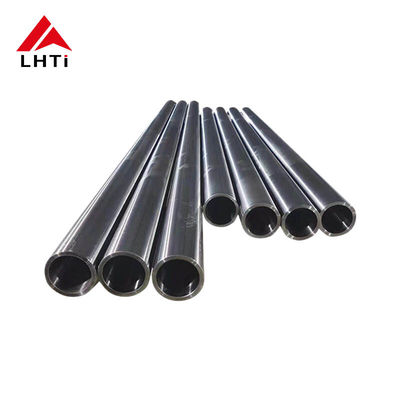

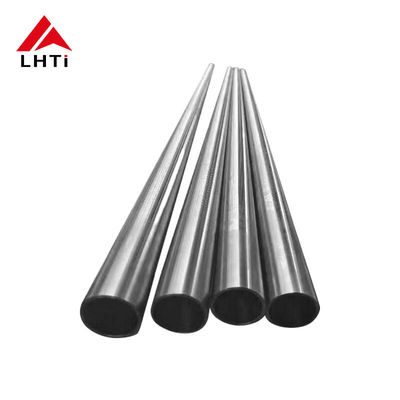

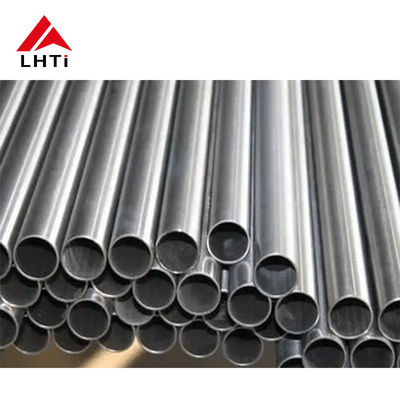

أنبوب مبادل حراري من التيتانيوم Gr1 Gr2 بطول 6000 مم
هذا الأنبوب السلس من التيتانيوم للمبادلات الحرارية مصنوع من التيتانيوم النقي الصناعي ويتم توريده بدرجة 1 ودرجة 2، مع توفر الدرجة 5 والدرجة 7 أيضًا عند الطلب. يتم سحب الأنبوب على البارد، وتلدينه، وأخيرًا تخليله، لذا فإن السطح نظيف وخالٍ من قشور الأكسيد ويبقى التجويف أملسًا لتدفق جيد. الأقطار الخارجية القياسية هي 19 مم، 25.4 مم، و 38 مم بأطوال 6000 مم، ويتم إنتاج الأنبوب وفقًا لمعايير ASTM B338 و ASTM B337. نظرًا لأن التيتانيوم يقاوم مياه البحر والكلوريدات والعديد من الأحماض، يحتفظ الأنبوب بقوته حيث تتآكل الفولاذ الكربوني وسبائك النحاس، وكثافته المنخفضة تحافظ على حزمة الأنابيب خفيفة بما يكفي للمبادلات الحرارية المدمجة.
المواصفات الفنية
| البند | أنبوب مبادل حراري سلس من التيتانيوم |
| الدرجة | Gr1, Gr2 (Gr5 و Gr7 عند الطلب) |
| المعيار | ASTM B338, ASTM B337 |
| القطر الخارجي | 19 مم, 25.4 مم, 38 مم |
| الطول الكلي | 6000 مم |
| الشكل | سلس |
| التشطيب | مخلل |
| الاستخدام النموذجي | مبادل حراري، مكثف |
الأحجام القياسية
| القطر الخارجي | سمك الجدار | الطول الكلي |
| 19 مم | حسب الطلب | 6000 مم |
| 25.4 مم | حسب الطلب | 6000 مم |
| 38 مم | حسب الطلب | 6000 مم |
تركيب Gr2 (TA2)
| العنصر | الحد (%) |
| Fe | 0.30 كحد أقصى |
| C | 0.10 كحد أقصى |
| N | 0.05 كحد أقصى |
| H | 0.015 كحد أقصى |
| O | 0.25 كحد أقصى |
| Ti | الباقي |
درجات التيتانيوم النقي الصناعي
ينقسم التيتانيوم النقي الصناعي إلى TA1 و TA2 و TA3 حسب محتوى الشوائب، وهذه تتوافق مع Gr0 و Gr1 و Gr2 في نظام UNS. بالانتقال من TA1 إلى TA3، تزداد العناصر البينية، وبالتالي تزداد القوة والصلابة بينما تنخفض اللدونة والمتانة. TA2 (Gr2) هو الدرجة الأكثر استخدامًا في الصناعة نظرًا لتوازن مقاومته للتآكل وخصائصه الميكانيكية، بينما يتم اختيار TA1 (Gr1) عندما تكون هناك حاجة لأفضل أداء تشكيل. تحتفظ TA1 و TA2 بمتانة وقوة جيدة في درجات الحرارة المنخفضة، لذا فإن الأنبوب مناسب أيضًا للخدمة الهيكلية في درجات الحرارة المنخفضة. يمتلك التيتانيوم بنية ألفا أقل من 882 درجة مئوية وبنية بيتا أعلى منها، ويتم تجميع عناصر السبائك في مثبتات ألفا مثل الألومنيوم والأكسجين والنيتروجين، ومثبتات بيتا مثل الموليبدينوم والفاناديوم والحديد، والعناصر المحايدة مثل الزركونيوم والقصدير.
التطبيقات
يستخدم الأنبوب في المبادلات الحرارية ذات الغلاف والأنابيب، والمبادلات الحرارية الملفوفة، والمكثفات والمبخرات، في محطات تحلية المياه، وتربية الأحياء البحرية، والطلاء الكهربائي، والمعالجة الكيميائية، وفي الأجزاء الهيكلية ذات درجات الحرارة المنخفضة. يمكن قطع نهايات الأنابيب، أو شطفها، أو ثنيها وفقًا لرسم العميل، ويمكن توريد كل دفعة بشهادة اختبار المطحنة. يسافر الأنبوب ملفوفًا في رغوة داخل صندوق خشبي للتصدير، لذا يصل السطح المخلل دون تلف.
