أنبوب مستدير من التيتانيوم ذو حائط 2 مم: الشكل والقوة وضغط التآكل

الجدار البالغ طوله مليمترين هو النقطة التي يتوقف فيها أنبوب التيتانيوم عن كونه خط أداة رقيق ويبدأ في تحمل ضغط حقيقي، دون أن يصبح ثقيلاً أو مكلفاً.هو أيضا الجدار الذي يبدأ التحكم الشكل لتحديد ما إذا كان يمكن تثبيت الأنبوب على الإطلاق: عند 2 ملم ، يظهر مقطع غير مستدير أو جدار غريب الموقع على الفور في ورقة الأنبوب ، في آلة الانحناء وفي إعداد اللحام.

لماذا 2 ملم هو جدار مفيد

عند 2 ملم ، تكون قدرة ضغط أنبوب التيتانيوم عالية بما فيه الكفاية لمعظم مهام التبريد والعملية بينما يبقى الوزن قريبًا من وزن منتج ذو جدار رقيق.علاقة الجدار الرقيق تجعل من السهل رؤية هذا: يرتفع الإجهاد الحلق مع القطر، لذلك نفس الجدار 2 ملم التي هي مريحة على أنبوب 19 ملم هو فقط معتدلة على 50 ملم واحد، وتخفض تقدير الانفجار وفقا لذلك.يستخدم الجدول أدناه قوة سحب 895 MPa وتقدير بسيط؛ تصنيف الرمز يضيف عامل مشترك، وتخفيض درجة الحرارة وأي تعويض للتآكل.

تلك الأرقام هي للتفحص، الرقم الذي ينتمي إلى الرسم هو ضغط التصميم مع قاعدة الرموز، ثم يتم تأكيد الجدارليس الاسميةعلى جدار 2 ملم، تخفيض 10 في المئة التسامح بالفعل إزالة 0.2 ملم، وهو العاشر من القسم، لذلك الفرق بين الاسمية والحد الأدنى ليس التفاصيل تقريب.

التحكم في الشكل هو المواصفات الحقيقية

الدوارة، والحائط الغريبة، والتوجه هي ما يفرق الأنابيب التي يتم تثبيتها بسهولة عن تلك التي تقاتل في كل خطوة.قسم الذي هو بيضاوي لن تنزلق في ثقب ورقة الأنابيب من الحجم الصحيحالجدار الغريب التركيز لديه جانب رقيق يحد من ضغط القياسية على الرغم من أن الجدار العادي صحيح.أنبوب مع قوس لن تغذية من خلال آلة الانحناء أو تصطف مع فلانج التزاوج.

الاحتياجات العملية بسيطة للقول و تستحق الكتابة على الطلبمستقيم حوالي 1 ملم لكل متر، وقطع نهاية مربع في حدود درجة واحدة كل من هذه لها عواقب مباشرة في التصنيع، وهذا هو السبب في أنها تنتمي إلى مواصفات الشراء بدلا من في اتفاق شفهي.

الحفرة تستحق خطها الخاص، الحمولة المفتوحة، الحفرة من القطع والسحب بقايا المزلقاتوفي حفرة صغيرة هم أيضاً يضايقون التدفق ويعطون الودائع مكاناً للبدءأنبوب نظيف وجاف عندما يتم تعبئته يبقى نظيفاً؛ أنبوب تم تعبئته رطباً يأتي مع تلوين يجب إزالته قبل التثبيت.

مقاومة التآكل و حدودها

أنبوب التيتانيوم في مياه التبريد، مياه البحر ومعظم التيارات الكيميائية المأكسة يعمل بشكل جيد لأن فيلم الأكسيد يصلح نفسه في وجود الماء والأكسجين.الأول هو الشق، حيث لا يمكن إصلاح الفيلم لأن الكيمياء المحلية تصبح جائعة من الأكسجين وحمضية؛ المفاصل الأنبوب إلى الأنبوب ورق الدعم هي المواقع المعتادة. الثاني هو التلوث،خاصة طلاء الحديد من أدوات الصلب، فرشاة الأسلاك أو الماء الصدأ، والتي يمكن أن تخلق الخلايا المحلية وتؤدي إلى حفر.

التدابير العملية تتبع ذلك. الحفاظ على أدوات التصنيع مخصصة للتيتانيوم، المخلل بعد أي اتصال الحديد، والحفاظ على أنبوب فتحة خالية من جيوب الوقوف. حيث الوسط هو تقليل،أو عندما يكون الشق الساخن لا مفر منه، فإن نوع محامل البالاديوم مثل Gr7 هو الخيار الأكثر قوة من Gr2 ، مع علاوة تكلفة متواضعة لتحقيق مكاسب كبيرة في مقاومة الشقوق.

سرعة التدفق تنتمي إلى نفس المناقشة التيتانيوم يقاوم التآكل أفضل من معظم المعادنيمكن أن يزيل منحنى أو صمام مغلق جزئيا المعدن محلياالحفاظ على سرعة المدخل معتدلة، واستخدام انتقال سلس في المدخل وتجنب الانقباضات المفاجئة هي الحماية الرخيصة لأنبوب الحائط الرقيق.

بدون خيط أو مصفوق ومسحب

في جدار 2 ملم ، تتوفر كلتا الطرق. يتم رسم أنبوب بلا خيط من مجوف وليس له خيط ، والذي يناسب ضغط الضغط ، والخدمة الدورية وأي تطبيق حيث يجب أن يكون الثقب دون انقطاع.الأنبوب المطاوئ والمسحب يبدأ من الشريط، لحام الخياطة ومن ثم السحب والإشعال، وهو أمر اقتصادي في الطول الطويل والأحجام حيث توفر الخياطة محدودة؛ الخياطة عادة لا تكون مرئية بعد السحب،ولكن لا يزال سمة معدنية ونوعيتها تعتمد على اللحام وكمية العمل البارد التي تليها.

الخيار عادة ما ينحصر في الوزن والطول. بالنسبة للمكثف مع الآلاف من الأنابيب القصيرة، الأنبوب المطاوئ والمسحوب هو في كثير من الأحيان الإجابة التجارية.وظيفة دورية أو أنبوب سيتم ثني بعد التسليمفي كلتا الحالتين يجب الاتفاق على المعيار وحزمة الاختبار عند الاستفسار،لأن نفس الحجم الاسمي يمكن أن يتم توفيره لمواصفات مختلفة مع أدلة مختلفة جدا وراءه.

حيث يتم استخدام أنبوب جدار 2 ملم

المكثفات ومبادلات الحرارة هي التطبيق الأكبر، حيث يحمل الأنبوب مياه التبريد من جهة وسائل التكيف من جهة أخرى،حيث يجب على الجدار أن يقاوم كل من ضغط وآكل وسيلة التبريدوحدات تبريد مياه البحر على السفن والمصانع الساحلية هي مناسبة طبيعية للتيتانيوم لأن المواد البديلة تحتاج إما إلى طلاء أو استبدال متكرر.

المبردات الكيميائية ومبردات أخذ العينات ومبادلات حرارة العمليات الصغيرة تستخدم نفس الجدار لنفس الأسباب.يتم اختيار جدار 2 ملم حيث يجب أن يتحمل الخط التعامل الخام والاهتزاز بدلا من الضغط العاليفي كل هذه الواجبات أنبوب جيد فقط كما تركيبها، لذلك متطلبات الشكل ومتطلبات النظافة تحمل نفس الوزن مع شهادة المواد.

التفتيش والطلب

تتضمن خطة التفتيش النموذجية الأبعاد والشكل على عينة من كل مجموعة، اختبار مقاومة الهيدروستاتيكية أو النيوماتيكية، اختبار الدوران أو اختبار بالموجات فوق الصوتية لعيوب الجدران،و اختبار التسطيح لإظهار الدقةيجب أن يحتوي شهادة 3.1 إلى EN 10204 على عدد الحرارة والكيمياء وقوة الشد والإمداد والطول ونتائج الاختبار غير المدمرة ، والتي يمكن تتبعها إلى الأنابيب التي تم تسليمها.

يجب أن يحدد الطلب المعيار والصنف والقطر الخارجي والجدار 2 ملم مع التسامحات والطول والمستقيمة وشروط التسليم والسطح ومتطلبات النظافة ،وحزمة الاختبارإضافة حدود الطول والعجائب لا تكلف أي شيء عند الاستفسار وتتجنب الرفض في وقت لاحق ، وهو أرخص تحسين في الجودة المتاحة في طلب أنبوب.

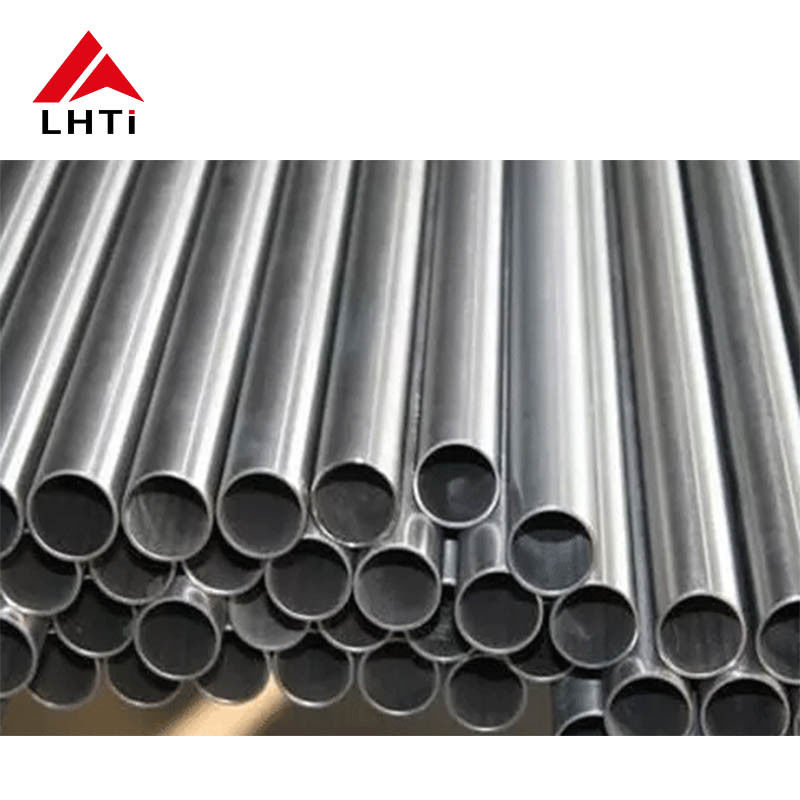

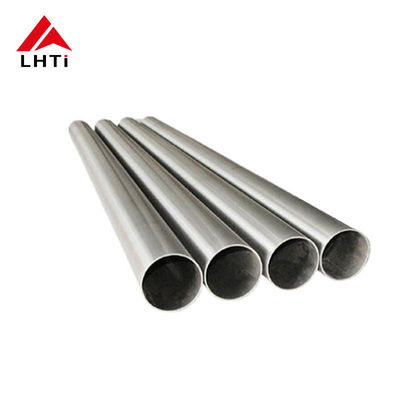

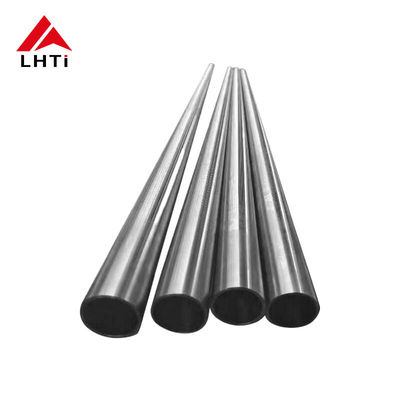

صور المنتج
