| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | التيتانيوم الانزلاق على شفة |
| الـ MOQ: | 5 قطع |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 5000 قطعة شهريا |

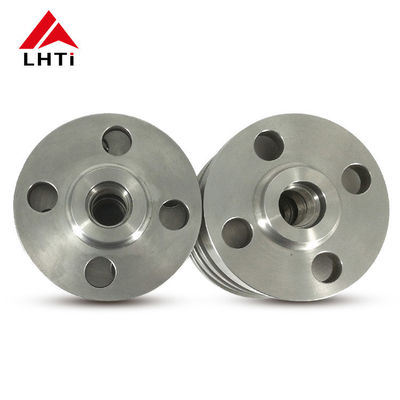

ASME B16.5 الفئة 300 صفيحة التيتانيوم الزلقة على الشريط Ti Gr1 Gr2 Gr5 Gr7 وجه مرتفع للتطبيقات الصناعية للأنابيب
1مقدمة المنتج من ASME طلاء التيتانيوم فلنج
شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات بسبب خصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.
مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف تشغيل صعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على الأداء المستقر على مدى فترات طويلة. سهولة معالجة وتركيبها يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.
معيار ASME B16.5:
نطاق: يغطي ASME B16.5 الأبعاد والتسامحات والمواد والتمييز والاختبار للفلينجز للأنابيب والإضافات المكونة من الفلينجز.
الفئة 300: تم تصميم شرائح الفئة 300 لتحمل ضغوط أعلى مقارنة بالفئة 150. تم تصنيفها لضغوط تصل إلى 300 رطل لكل بوصة مربعة (psi) في درجات الحرارة المحيطة.
تصنيفات التيتانيوم:
التيتانيوم الصف 2 (Ti Gr2): التيتانيوم النقي تجارياً (تيتانيوم CP) الصف 2 يقدم مقاومة تآكل ممتازة ، قابلية التشكيل ، وقابلية اللحام ،مما يجعلها مناسبة لتطبيقات صناعية مختلفة حيث تكون هذه الخصائص ضرورية.
الدرجة 7 من التيتانيوم (Ti Gr7): يحتوي الدرجة 7 من التيتانيوم على البالاديوم ، مما يعزز مقاومة التآكل في البيئات المقلقة والأكسدة بشكل خفيف.فهي مفيدة بشكل خاص في المعالجة الكيميائية والتطبيقات البحرية.
خصائص التصميم:
نوع الوجه: يمكن أن يحتوي الفلنج الأعمى على وجه مرتفع (RF) أو وجه مسطح (FF) أو مفصل من نوع الحلقة (RTJ) يواجه لتلبية متطلبات الختم المختلفة.
الأبعاد: يحدد ASME B16.5 الأبعاد مثل القطر الخارجي (OD) ، قطر دائرة المسمار (BC) ، قطر ثقب المسمار (BH) ، والسمك الإجمالي (T) للشريط.هذه الأبعاد تضمن التوافق والتبادل مع غيرها من ASME B16.5 فليانجز
التطبيقات:
المعالجة الكيميائية: تيتانيوم الدرجة 2 والدرجة 7 فلانجز في الفئة 300 مناسبة لصناعات المعالجة الكيميائية حيث مقاومة للمواد الكيميائية التآكل والدرجات الحرارية العالية أمر حاسم.
النفط والغاز: يجدون تطبيقًا في المنصات البحرية والمصافي حيث يتطلب التعرض لمياه البحر والبيئات القاسية مواد تتمتع بمقاومة ممتازة للتآكل.
الفضاء الجوي: يتم استخدام هذه الاطراف في تطبيقات الفضاء الجوي بسبب خصائص التيتانيوم خفيفة الوزن وقوته ومقاومته لدرجات الحرارة العالية.
البحرية: في البيئات البحرية ، تستخدم شرائح التيتانيوم في أنظمة الأنابيب لمقاومة التآكل من المياه المالحة والحفاظ على سلامة الهيكل.
الجودة والامتثال:
شهادات المواد: يقدم المصنعون شهادات المواد التي تؤكد الامتثال للمواصفات والمعايير، مما يضمن جودة وتتبع التيتانيوم المستخدم.
الاختبار: تخضع الفلينجز لاختبارات مختلفة مثل الاختبار بالموجات فوق الصوتية (UT) ، الاختبار الهيدروستاتيكي، والتفتيش الأبعاد للتأكد من أنها تلبي المتطلبات المحددة ومعايير الأداء.
2الصفوف من ASME B16.5 صفيحة التيتانيوم الزحف على فلينج الفئة 300
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، التيتانيوم من الدرجة 1 هو الأكثر ليونة وأكثر قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من جميع سبائك التيتانيوم. إنها تزيد بشكل ملحوظ من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قدرة ممتازة على اللحام والتصنيع ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم:هذه الدرجة توفر مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة للتآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متداخلة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
| المتطلبات الكيميائية | |||||||||||
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0. | |
3.المواصفات الخاصة بـ ASME B16.5 Calss 300 Titanium Slip On Flange
|
الأنابيب |
بيانات الشبكة |
المركز |
وجه مرفوع |
بيانات الحفر |
الوزن |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
الحجم الاسمي للأنابيب
|
أ | ب | ج | د | F | G | هـ | أنا | ج |
كغ/قطعة
|
|
|
قطر خارجية |
القطر الكلي |
القطر الداخلي |
سمك الشريط دقيقة |
الطول الإجمالي |
قطر المحور |
قطر الوجه |
عدد الثقوب |
قطر ثقب المسامير |
قطر دائرة الثقوب |
||
|
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
في الملم |
|||
| نصف | 0.840 21.30 | 3.750 9520 | 0.880 22.40 | 0.560 1420 | 0.880 22.40 | 1.500 3810 | 1.380 3510 | 4 | 0.620 1570 | 2.6206655 | 0.64 |
| 3/4 | 1.050 2670 | 4.620 1173 | 1.090 2770 | 0.620 1570 | 1.000 25.40 | 1.880 4770 | 1.690 42.90 | 4 | 0.750 19.10 | 3.250 82.50 | 1.12 |
| 1 | 1.315 3340 | 4.8801239 | 1.360 3450 | 0.690 1750 | 1.060 2690 | 2.120 53.80 | 2.5000080 | 4 | 0.750 19.10 | 3.500 8890 | 1.36 |
| 1 1/4 | 1.660 42.20 | 5.250 133.3 | 1.700 4320 | 0.750 19.00 | 1.060 2690 | 2.500 63.50 | 2.500 63.50 | 4 | 0.750 19.10 | 3.880 9860 | 1.68 |
| واحد ونصف | 1.900 4830 | 6.120 155.4 | 1.950 49.50 | 0.810 2060 | 1.190 3020 | 2.750 69.85 | 2.88073.15 | 4 | 0.880 22.40 | 4.500 114.3 | 2.49 |
| 2 | 2.375 6030 | 6.500 165.1 | 2.440 62.00 | 0.880 22.30 | 1.3103320 | 3.310 8400 | 3.62091.90 | 8 | 0.750 19.10 | 5.0001270 | 2.87 |
| 2 1/2 | 2.87573.00 | 7.500 190.5 | 2.940 74.70 | 1.000 25.40 | 1.500 3810 | 3.940 1000 | 4.120 104.6 | 8 | 0.880 22.40 | 5.8801494 | 4.32 |
| 3 | 3.500 8890 | 8.250 209.5 | 3.570 90.70 | 1.120 28.40 | 1.690 42.90 | 4.620 1173 | 5.0001270 | 8 | 0.880 22.40 | 6.6201681 | 5.85 |
| 31/2 | 4.000 1016 | 9.000 2286 | 4.0701034 | 1.190 3020 | 1.750 4440 | 5.250 133.3 | 5.500 1397 | 8 | 0.880 22.40 | 7.250 184.2 | 7.34 |
| 4 | 4.500 114.3 | 10.002540 | 4.5701161 | 1.250 31.70 | 1.880 4770 | 5.750 146.0 | 6.1901572 | 8 | 0.880 22.40 | 7.8802001 | 9.61 |
| 5 | 5.5631413 | 11.00 2794 | 5.6601438 | 1.380 3500 | 2.5000080 | 7.0001778 | 7.3101857 | 8 | 0.880 22.40 | 9.250 234.9 | 12.3 |
| 6 | 6.6251683 | 12.50 3175 | 6.720 170.7 | 1.440 3650 | 2.060 5230 | 8.120 206.2 | 8.500 2159 | 12 | 0.880 22.40 | 10.62 2697 | 15.6 |
| 8 | 8.625 219.1 | 15.00 3810 | 8.720 2215 | 1.6204110 | 2.440 61.90 | 10.25 260.3 | 10.62 2697 | 12 | 1.000 25.40 | 13.00 330.2 | 24.2 |
| 10 | 10.75 2730 | 17.50 4445 | 10.882763 | 1.880 4770 | 2.6206655 | 12.62 3205 | 12.75 3239 | 16 | 1.120 28.40 | 15.253873 | 34.1 |
| 12 | 12.75 3238 | 20.50 520.7 | 12.88 3271 | 2.5000080 | 2.88073.15 | 14.75 3746 | 15.00 3810 | 16 | 1.250 31.70 | 17.75 4508 | 49.8 |
| 14 | 14.003556 | 23.005842 | 14.143591 | 2.120 53.80 | 3.00076.20 | 16.754254 | 16.254128 | 20 | 1.250 31.70 | 20.255144 | 69.9 |
| 16 | 16.004064 | 25.506477 | 16.164105 | 2.250 5715 | 3.250 82.50 | 19.00 4826 | 18.50 4699 | 20 | 1.380 3500 | 22.50 5715 | 88.1 |
| 18 | 18.004572 | 28.007112 | 18.184618 | 2.380 6045 | 3.500 8890 | 21.00 5334 | 21.00 5334 | 24 | 1.380 3500 | 24.75628.7 | 109 |
| 20 | 20.005080 | 30.50 7747 | 20.205131 | 2.500 63.50 | 3.750 9520 | 23.12 5872 | 23.005842 | 24 | 1.380 3500 | 27.006858 | 134 |
| 24 | 24.006096 | 36.009144 | 24.256160 | 2.750 69.85 | 4.1901064 | 27.627015 | 27.256922 | 24 | 1.6204100 | 32.00 8128 | |
4.لماذا نختار شرائح التيتانيوم في التطبيقات؟
يظهر التيتانيوم مقاومة تآكل استثنائية ، خاصة في البيئات العدوانية مثل مياه البحر ، المعالجة الكيميائية ، والتطبيقات البحرية.هذه المقاومة للتآكل تساعد على تمديد عمر المعدات وتقليل تكاليف الصيانة.
التيتانيوم لديه نسبة قوة عالية إلى الوزن، مما يجعله أقوى بكثير من العديد من المعادن الأخرى مثل الفولاذ المقاوم للصدأ أو سبائك الألومنيوم مع كونها أخف بكثير.هذه الممتلكات حاسمة في مجال الطيرانالصناعات البحرية والسيارات حيث توفير الوزن أمر بالغ الأهمية.
التيتانيوم متوافق بيولوجيًا وغير سام، مما يجعله مثاليًا للزرع الطبي مثل زرع العظام والأدوات الجراحية.إنه يتكامل بشكل جيد مع جسم الإنسان ويقلل من خطر ردود الفعل السلبية.
- نعميحتفظ التيتانيوم بخصائصه الميكانيكية عند درجات حرارة مرتفعة ، مما يجعله مناسبًا للتطبيقات التي تتطلب الاستقرار الحراري.وهذا يشمل مكونات الطيران والعمليات الصناعية التي تنطوي على حرارة عالية.
- نعمالتيتانيوم له معامل انخفاض حراري منخفض ، على غرار الفولاذ المقاوم للصدأ. تساعد هذه الخاصية في الحفاظ على استقرار الأبعاد في ظروف درجة حرارة مختلفة ،ضمان الموثوقية في التطبيقات الحرجة.
- نعمالتيتانيوم معروف بمتانته وطول عمر الخدمة حتى في ظروف تشغيل قاسية وهذا يجعله خيار فعال من حيث التكلفة على المدى الطويلعلى الرغم من ارتفاع تكلفة البداية مقارنة ببعض المواد الأخرى.
يتم تفضيل شرائح الصفائح من التيتانيوم في الصناعات التي تكون فيها مزيجها الفريد من الخصائص أمرًا ضروريًا ، مثل الطيران والفضاء ، ومعالجة الكيماويات ، ومصانع تحلية المياه ، ومحطات النفط البحرية.
5الحرارةالمواصفات الخاصة بـ ASME B16.5 تيتانيوم سليب أون فلانج
| ANSI B165 | تصنيف الضغط للشرائح التيتانيوم | ||||||
| درجة الحرارة °F | الفئة 150 | فئة 300 | الفئة 400 | الفئة 600 | الفئة 900 | الفئة 1500 | الفئة 2500 |
| -20 إلى 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |

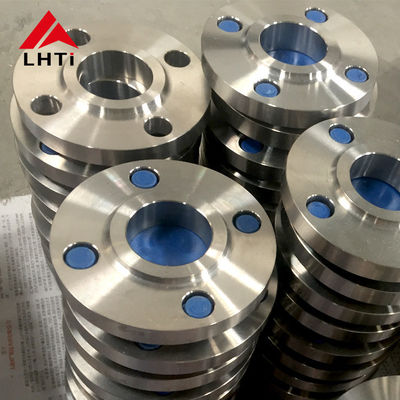

6حزم من التيتانيوم
7أنواع مختلفة من أجهزة التيتانيوم:
التصميم:
المزايا:
التطبيقات:
التصميم:
المزايا:
التطبيقات:
متطلبات الضغط والختم: يتم تفضيل شرائح الوجه المرتفعة لتطبيقات الضغط العالي حيث يكون الختم الموثوق به أمرًا حاسمًا.تصلح شظايا الوجه المسطح لتطبيقات الضغط المنخفض أو حيث تتمثل قيود المساحة في مشكلة.
اختيار الغطاء: يعتمد اختيار الغطاء (مثل نوع الحلقة أو الوجه الكامل) على نوع واجهة الجهاز (RF أو FF) ومتطلبات التطبيق لسلامة الختم.
