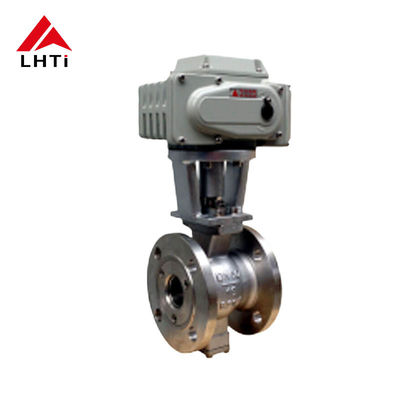

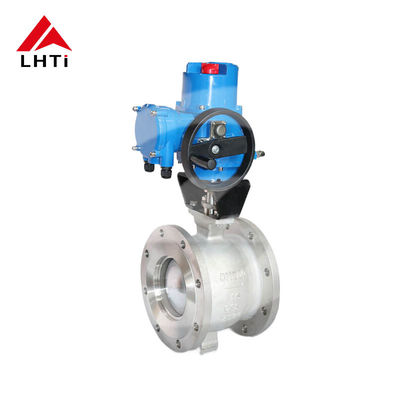

صمامات الكرة الكهربائية من التيتانيوم V-Port Gr1 Gr2 صمامات الكرة 8 بوصة من الفئة 150 DN 15-250 لإمدادات المياه

صمامات الكرة الكهربائية من التيتانيوم V-Port TA1 TA2 صمامات الكرة 8 بوصة من الفئة 150 DN 15-250 لتوفير المياه

وصف المنتج:

صمام كرة من التيتانيومهو نوع متخصص من صمام التحكم الذي يحتوي على منفذ على شكل حرف V يمكن أن تمر به السوائل. هذا التصميم يسمح بتحكم دقيق في تدفق المياه مقارنة بالصمام التقليديصمامات الكراتاستخدام التيتانيوم في بناء هذه الصمامات يوفر مقاومة تآكل استثنائية، مما يجعلها مناسبة للتطبيقات الصناعية المتطلبة.

المواصفات التقنية للمنتج:

الميزات الرئيسية ومزايا صمامات الكرة من التيتانيوم V-Port:

تصميم بوابة V:يسمح منفذ V بتحكم دقيق في التدفق ، مما يوفر تعديل خطي ومستقر للتطبيقات التي تتطلب ضغطًا دقيقًا.

مقاومة التآكل:مصنوعة من التيتانيوم، هذه الصمامات تقدم مقاومة استثنائية للتآكل من مجموعة واسعة من المواد الكيميائية، ومياه البحر، والبيئات القاسية، وضمان المتانة وطول العمر.

نسبة القوة إلى الوزن العالية:قوة التيتانيوم العالية جنبا إلى جنب مع طبيعتها خفيفة الوزن يجعل الصمام قويا وأسهل في التعامل مع وتثبيته مقارنة مع الصمامات المصنوعة من مواد أثقل.

التسامح مع درجة الحرارة: هذه الصمامات قادرة على تحمل درجات الحرارة القصوى، مما يجعلها مناسبة لكل من التطبيقات عالية درجة الحرارة ومنخفضة درجة الحرارة.

الصمود:وتضمن القوة المتأصلة للتيتانيوم حياة خدمة طويلة ، مما يقلل من تواتر الصيانة والاستبدال.

التوافق الحيوي:خصائص التيتانيوم المتوافقة البيولوجية تجعل هذه الصمامات مثالية للاستخدام في الصناعات مثل الأدوية والتكنولوجيا الحيوية ، حيث يكون الاتصال مع المواد البيولوجية شائعاً.

الحفاظ المحدودة:نظراً لمقاومتها العالية للتآكل ومتانتها ، فإن صمامات الكرة ذات الموانئ V من التيتانيوم تتطلب صيانة أقل تواتراً ، مما يؤدي إلى انخفاض تكاليف التشغيل ووقت التوقف.

عملية سليمةالهندسة الدقيقة لتصميم منفذ V تضمن التشغيل السلس والفعال ، مما يعزز التحكم الكلي في العملية والموثوقية.

التنوع:مناسبة لمجموعة واسعة من التطبيقات عبر الصناعات المختلفة، بما في ذلك المعالجة الكيميائية والنفط والغاز وتوليد الطاقة، وأكثر من ذلك.

تحسين السلامة:مقاومة التيتانيوم للتآكل ودرجات الحرارة العالية تحسن سلامة التشغيل، وخاصة في البيئات الحرجة والخطيرة.

حساب حجم الصمام:

1حدد قيمة Cv

Cv (معدل التدفق) هو معيار حاسم يشير إلى قدرة تدفق الصمام.يتم احتسابها باستخدام الصيغ الخاصة بخصائص تدفق السائل وظروف التشغيل المرغوبةعادةً ما يتضمن ذلك استخدام معادلات قياسية أو أدوات برمجيات مصممة لتحديد حجم التحكم في التدفق.

2خصائص التجويف والسوائل

• فحص التجويف: تأكد من أن الصمام المختار يمكنه التعامل مع انخفاض الضغط دون التسبب في التجويف.وهذا ينطوي على التحقق من قيمة FL (عامل استعادة الضغط السائل لتجنب مشاكل التجويف.

• عامل التوسع: بالنسبة للسوائل القابلة للضغط ، حدد عامل نسبة انخفاض الضغط لتعليم التغيرات في كثافة السوائل عبر الصمام.

3حدد حجم الصمام الاسمي

بمجرد حساب قيمة CV:

• صمامات الكرة V-Port: اختر صمام يوفر Cv المطلوب لمعدلات التدفق بين 20٪ إلى 80٪ من فتحة الميناء.

• صمامات كرة الميناء المستديرة: حدد صمام يدعم حسابات Cv لمعدلات التدفق بين 30٪ و 80٪ من فتح الميناء.

الرجوع إلى الرسوم البيانية Cv المقدمة من قبل الشركات المصنعة للصمامات لاختيار حجم الصمام الاسمي المناسب على أساس Cv المحسوب الخاص بك.

4نوع الصمام ومواد الصمام

• نوع الصمام: حدد ما إذا كان اتصال الصمام المزدوج أو المزدوج أو المطاوئ مناسبًا لتطبيقك وتصميم نظام الأنابيب.

• مواد البناء: بالنظر إلى متطلباتك في التعامل مع حمض الخل، اختر مواد مثل التيتانيوم أو الفولاذ المقاوم للصدأ التي تقدم مقاومة للتآكل.ضمان التوافق مع الظروف السائلة والبيئية.

• مقاعد الصمامات: بالنسبة لتطبيقات صمامات التحكم بالكرة V ، فكر في مقاعد الصمامات من RTFE (تيفلون المقوى) ، والتي توفر مقاومة كيميائية جيدة وقدرات الختم.

5اختيار جهاز التشغيل

• حدد جهاز التشغيل: اختر جهاز التشغيل بناءً على نوع الصمام (الكهربائي، الهوائي، الهيدروليكي) ومتطلبات تشغيل نظامك.العوامل التي يجب مراعاتها تشمل متطلبات عزم الدوران أو الدفع، آلية التحكم (التشغيل أو تعديل) ، والتوافق مع أنظمة الأتمتة إذا لزم الأمر.

تطبيقات صمامات الكرات من التيتانيوم:

صمامات كرات من التيتانيوملديها مجموعة واسعة من التطبيقات في مختلف المجالات الصناعية، وتشمل أساسا الجوانب التالية:

الصناعة الكيميائية:بسبب مقاومة التآكل الممتازة لمواد التيتانيومصمامات كرات من التيتانيومتستخدم عادة في عمليات إنتاج الكيماويات التي تنطوي على التعامل مع الوسائط الآكلة، مثل المحلول الحمضية والقائمة على القلي، والأكسيدات.

صناعة النفط والغاز الطبيعي: صمامات الكرات من التيتانيوميلعب دوراً حاسماً في استخراج النفط والغاز الطبيعي ونقله ومعالجته. يتم استخدامها للسيطرة على تدفق الضغط والسوائل،ضمان التشغيل الآمن والمستقر للنظام.

الهندسة البحرية: صمامات كرات من التيتانيوملديها مقاومة جيدة لتآكل مياه البحر، مما يجعلها تستخدم على نطاق واسع في التطبيقات الهندسية البحرية، مثل أنظمة التحكم في السوائل في خطوط الأنابيب تحت سطح البحر والمنصات البحرية.

مجال الطيران: صمامات كرات من التيتانيومتستخدم على نطاق واسع في الأنظمة الهيدروليكية للطيران والفضاء وأنظمة الوقود ، وما إلى ذلك ، بسبب خصائصها الخفيفة والقوية التي تلبي متطلبات الطائرات.

الصناعات الغذائية والصيدلانية:بما أن مواد التيتانيوم غير سامة ولا تلوث الطعام أو الدواءصمامات كرات من التيتانيومغالبا ما تستخدم في أنظمة التحكم في السوائل في صناعات معالجة الأغذية والصيدلة.
