| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | طوق رقبة التيتانيوم |
| الـ MOQ: | 1-5 قطع |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 5000 قطعة شهريا |

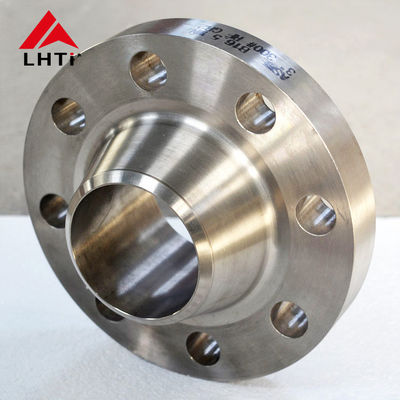

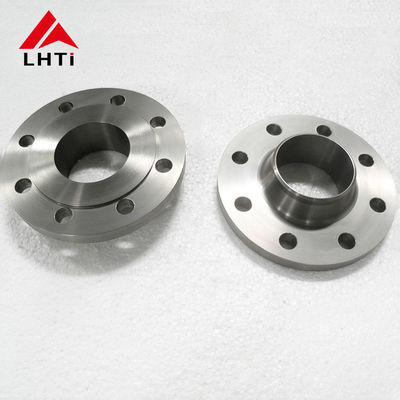

DIN 2631 RF WN التيتانيوم لحام رقبة فلنج Gr2 Gr5 Gr12 WNRF فلنج وجه رفعت PN6 للأنظمة الصناعية
1المنتج مقدمة من DIN2631 التيتانيوم لحام رقبة فلنج
الـطرف عنق التيتانيوم لللحام DIN 2631 PN6هو نوع محدد من الاطار المصمم وفقا لمعايير DIN الألمانية.يحدد معيار DIN 2631 الأبعاد ومواصفات المواد والمتطلبات التقنية للشرائح الرقبة لللحام.يشير تسمية PN6 إلى الضغط القياسي، وهو في هذه الحالة PN6 (6 بار أو حوالي 90 psi).
المواد:
خصائص التصميم:
الأبعاد والمواصفات:
بلديطوابق من التيتانيوميتم تصنيعها باستخدام عمليات مختلفة بما في ذلك الصب والتكوين والمعالجة الدقيقة لضمان استيفائها لمعايير الصناعة الصارمة للجودة والمتانة. متوفرة بأحجام مخصصة،هذه الاطراف توفر تثبيت سهل على أنظمة الأنابيب والمعداتلضمان اتصال آمن وخالي من التسرب.
مصممة خصيصاً لتحقيق أعلى معايير الدقة الهندسية، فانشاتنا من التيتانيوم تتفوق في الأداء.تم تصميمها لمقاومة التآكل بفعالية ومقاومة درجات الحرارة والضغوط العالية، مما يجعلها مناسبة بشكل استثنائي للبيئات الصعبة.
ضمان نقل آمن هو أمر بالغ الأهمية بالنسبة لنا، وهذا هو السبب في أننا نقوم بتعبئة طوابق التيتانيوم الخاصة بنا بدقة في حقائب خشبية قوية وألواح.هذه التعبئة لا تحمي الأطراف أثناء النقل فحسب، بل تسهل أيضاً التعامل معها وتثبيتها عند الوصول.
بلديطوابق من التيتانيوميجدون تطبيقات في مختلف الصناعات مثل خطوط الأنابيب والنفط والكيماويات. تم تصميمها لإنشاء اتصالات آمنة وخالية من التسرب بين الأنابيب والصمامات والمعدات الأخرى.الصلبة المتأصلة من التيتانيوم تضمن هذه الاطراف تحمل الظروف القاسية السائدة في هذه الصناعاتلضمان أداء موثوق به على المدى الطويل.
في الختام،شظايا رقبة التيتانيوميمثلون الحل النهائي لمتطلبات خطوط الأنابيب والنفط والصناعات الكيميائيةأنها تقدم قويةأطلبي شرائط التيتانيوم اليوم لتجربة الموثوقية والمتانة التي تحدد منتجاتنا
2الصفوف من DIN 2631 التيتانيوم لحام رقبة فلنج
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، الدرجة 1 التيتانيوم هي الأكثر ناعمة والأكثر قابلية للتشكيل من جميع الصفوف التجارية النقية التيتانيوم.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من بين جميع سبائك التيتانيوم. فإنها تزيد بشكل كبير من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قابلية لحام ومصنعية ممتازة ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقلدة والهجوم المحلي في الهاليدات الساخنة.
الصف 12 التيتانيوم:توفر هذه الدرجة مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة التآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متقاطعة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
3.المواصفات الخاصة بـ DIN2631 PN6 تيتانيوم فلانج الرقبة
| الأنابيب | الشريط | الرقبة | وجه مرفوع | مسامير | الوزن | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 كجم/دم3) | ||||||||||||||||
| مقيّم | d1 | د | ب | k | h1 | d3 | s | ر | h2 | d4 | f | الثقوب | الخيط | d2 | كيلوغرام | |
| قطرها | سلسلة ISO | سلسلة DIN | ||||||||||||||
| 15 | - | 20 | 80 | 12 | 55 | 30 | 28 | 2 | 4 | 6 | 40 | 2 | 4 | م 10 | 11 | 0,392 |
| 21,3 | - | 30 | ||||||||||||||
| 20 | - | 25 | 90 | 14 | 65 | 32 | 35 | 2,3 | 4 | 6 | 50 | 2 | 4 | م 10 | 11 | 0,592 |
| 26,9 | - | 38 | ||||||||||||||
| 25 | - | 30 | 100 | 14 | 75 | 35 | 40 | 2,6 | 4 | 6 | 60 | 2 | 4 | م 10 | 11 | 0,747 |
| 33,7 | - | 42 | ||||||||||||||
| 32 | - | 38 | 120 | 14 | 90 | 35 | 50 | 2,6 | 6 | 6 | 70 | 2 | 4 | م 12 | 14 | 1,05 |
| 42,4 | - | 55 | ||||||||||||||
| 40 | - | 44,5 | 130 | 14 | 100 | 38 | 58 | 2,6 | 6 | 7 | 80 | 3 | 4 | م 12 | 14 | 1,18 |
| 48,3 | - | 62 | ||||||||||||||
| 50 | - | 57 | 140 | 14 | 110 | 38 | 70 | 2,9 | 6 | 8 | 90 | 3 | 4 | م 12 | 14 | 1,34 |
| 60,3 | - | 74 | ||||||||||||||
| 65 | 76,1 | - | 160 | 14 | 130 | 38 | 88 | 2,9 | 6 | 9 | 110 | 3 | 4 | م 12 | 14 | 1,67 |
| 80 | 88,9 | - | 190 | 16 | 150 | 42 | 102 | 3,2 | 8 | 10 | 128 | 3 | 4 | M 16 | 18 | 2,71 |
| 100 | - | 108 | 210 | 16 | 170 | 45 | 122 | 3,6 | 8 | 10 | 148 | 3 | 4 | M 16 | 18 | 3,24 |
| 114,3 | 130 | |||||||||||||||
| 125 | - | 133 | 240 | 18 | 200 | 48 | 148 | 4 | 8 | 10 | 178 | 3 | 8 | M 16 | 18 | 4,49 |
| 139,7 | - | 155 | ||||||||||||||
| 150 | - | 159 | 265 | 18 | 225 | 48 | 172 | 4,5 | 10 | 12 | 202 | 3 | 8 | M 16 | 18 | 5,15 |
| 168,3 | - | 184 | ||||||||||||||
| 200 | 219,1 | - | 320 | 20 | 280 | 55 | 236 | 5,9 | 10 | 15 | 258 | 3 | 8 | M 16 | 18 | 7,78 |
| 250 | - | 267 | 375 | 22 | 335 | 60 | 282 | 6,3 | 12 | 15 | 312 | 3 | 12 | M 16 | 18 | 10,8 |
| 273 | - | 290 | ||||||||||||||
| 300 | 323,9 | - | 440 | 22 | 395 | 62 | 342 | 7,1 | 15 | 15 | 365 | 4 | 12 | م 20 | 22 | 14 |
| 350 | 355,6 | - | 490 | 22 | 445 | 62 | 385 | 7,1 | 12 | 15 | 415 | 4 | 12 | م 20 | 22 | 18,5 |
| - | 368 | 16,7 | ||||||||||||||
| 400 | 406,4 | - | 540 | 22 | 495 | 65 | 438 | 7,1 | 12 | 15 | 465 | 4 | 16 | م 20 | 22 | 21,2 |
| - | 419 | 19 | ||||||||||||||
| 500 | 508 | - | 645 | 24 | 600 | 68 | 538 | 7,1 | 12 | 15 | 570 | 4 | 20 | م 20 | 22 | 28,6 |
| 600 | 610 | - | 755 | 24 | 705 | 70 | 640 | 7,1 | 12 | 16 | 670 | 5 | 20 | م 24 | 26 | 31,5 |
| 700 | 711 | - | 860 | 24 | 810 | 70 | 740 | 7,1 | 12 | 16 | 775 | 5 | 24 | م 24 | 26 | 37,4 |
| 800 | 813 | - | 975 | 24 | 920 | 70 | 842 | 7,1 | 12 | 16 | 880 | 5 | 24 | م 27 | 30 | 46,1 |
| 900 | 914 | - | 1075 | 26 | 1020 | 70 | 942 | 7,1 | 12 | 16 | 980 | 5 | 24 | م 27 | 30 | 55,6 |
| 1000 | 1016 | - | 1175 | 26 | 1120 | 70 | 1045 | 7,1 | 16 | 16 | 1080 | 5 | 28 | م 27 | 30 | 61,9 |
4لماذا نختار طرفات رقبة التيتانيوم في التطبيقات؟
5أنواع مختلفة من طرفات رقبة التيتانيوم:
التصميم:
المزايا:
التطبيقات:
التصميم:
المزايا:
التطبيقات:
متطلبات الضغط والختم: يتم تفضيل شرائح الوجه المرتفعة لتطبيقات الضغط العالي حيث يكون الختم الموثوق به أمرًا حاسمًا.تصلح شظايا الوجه المسطح لتطبيقات الضغط المنخفض أو حيث تقييدات المساحة هي مصدر قلق.
اختيار الغطاء: يعتمد اختيار الغطاء (مثل نوع الحلقة أو الوجه الكامل) على نوع واجهة الجهاز (RF أو FF) ومتطلبات التطبيق لسلامة الختم.
6تطبيقات DIN 2631 تيتانيوم لحام رقبة فلنج
