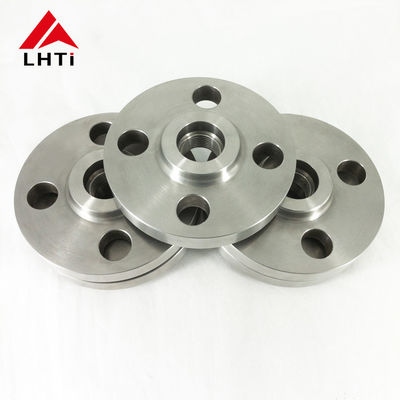

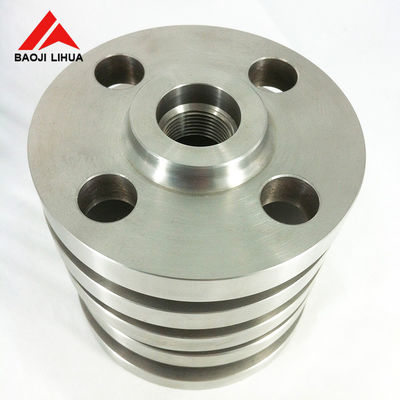

SO Flange Gr2 Gr12 ASME/ANSI B16.5 التيتانيوم الزحلق على اللحاء الفئة 300 SORF وجه مرتفع لصناعة معالجة المياه
1.منتج مقدمة من ASME B16.5 التيتانيوم الزحف على اللحاء
أجهزة تيتانيوم قابلة للإنزلاق،تتوافق مع معايير ASME B16.5 ومصنوعة من سبيكة التيتانيوم من الدرجة 2 ، تلعب دورًا حاسمًا في صناعة النفط والغاز.تم تصميم هذه الاطراف ذات الوجوه المرتفعة لضمان اتصالات آمنة وخالية من التسرب في خطوط الأنابيب والمعدات التي تتعرض لضغوط عالية وبيئات تآكلهذه الورقة تدرس مواصفات وخصائص وتطبيقات ASME B16.5 الدرجة 2 الفئة 150 التيتانيوم الزحف على الاطراف مع وجه مرتفع،تسليط الضوء على أهميتها في تعزيز كفاءة التشغيل والموثوقية في قطاع النفط والغاز.
تعتمد صناعة النفط والغاز بشكل كبير على مكونات قوية ودائمة للحفاظ على سلامة أنظمة أنابيب الأنابيب والمعدات.يتم تفضيل شرائح التيتانيوم المنزلق بسبب مقاومة التآكل المتميزة والخصائص الميكانيكية، مما يجعلها مناسبة للتطبيقات المتطلبة في منصات البحرية والمصافي ومصانع المعالجة الكيميائية.وخصائص الأداء من ASME B16.5 الدرجة 2 الدرجة 150 التيتانيوم المنزلق على الاطراف مع وجه مرتفع، وتفصيل دورها في معالجة التحديات المتعلقة بنقل السوائل، درجات الحرارة العالية،وسائل إعلام عدوانية في عمليات النفط والغاز.
المواد والبناء:
الوظيفة والتطبيقات:
الفوائد:
2. ASME B16.5 التيتانيوم الزحلق على الدرجة 2 والدرجة 12
التكوين:
الصف الثاني من التيتانيوم:التيتانيوم من الدرجة الثانية هو سبيكة التيتانيوم النقية تجارياً (تيتانيوم CP) ، يحتوي على حوالي 99.2٪ من التيتانيوم ، مع آثار الأكسجين والنيتروجين والكربون والهيدروجين.إنه أكثر صنوف التيتانيوم استخدامًا بسبب مقاومة التآكل الممتازة، قابلية التشكيل ، وقابلية اللحام.
التيتانيوم من الدرجة 12:التيتانيوم من الدرجة 12 هو نوع سبائك ، يتكون في المقام الأول من التيتانيوم مع 0.3 ٪ الموليبدينوم و 0.8 ٪ النيكل.هذا السبائك يزيد من قوته وصلته مقارنة مع الدرجة 2 مع الحفاظ على قابلية جيدة لحام ومقاومة للتآكل.
القوة والخصائص الميكانيكية:
الصف الثاني من التيتانيوم:الدرجة الثانية من التيتانيوم لديها قوة أقل نسبيا مقارنة مع الدرجات السبائك مثل الدرجة الثانية عشر.مما يجعلها مناسبة للتطبيقات التي تتطلب صناعة سهلة ومقاومة للتآكل.
التيتانيوم من الدرجة 12:يظهر التيتانيوم من الدرجة 12 قوة أعلى من الدرجة 2 بسبب عناصر السبائك الموليبدينوم والنيكل.يوفر خصائص ميكانيكية محسنة ومقاومة أفضل لتآكل الشقوق والتآكل الإجهاد في البيئات العدوانية.
مقاومة التآكل:
الصف الثاني من التيتانيوم:يقدم التيتانيوم من الدرجة 2 مقاومة تآكل ممتازة في بيئات الأكسدة والحد من الضعف ، بما في ذلك مياه البحر والكلوريدات.وهو مناسب لمجموعة واسعة من التطبيقات الصناعية حيث مقاومة التآكل أمر بالغ الأهمية.
التيتانيوم من الدرجة 12:يحتفظ التيتانيوم من الدرجة 12 بمقاومة جيدة للتآكل مماثلة للدرجة 2 ولكنه يوفر مقاومة متزايدة في بيئات كيميائية أكثر عدوانية بسبب تكوين السبائك.هذا يجعلها مفيدة بشكل خاص في المعالجة الكيميائية والتطبيقات البحرية.
قابلية لحام:
الصف الثاني من التيتانيوم:التيتانيوم من الدرجة الثانية قابلة لللحام بشكل كبير باستخدام تقنيات لحام شائعة مثل لحام TIG (غاز التولفستين الخامل) وحامة المقاومة.يحتفظ بمقاومته للتآكل والخصائص الميكانيكية بعد اللحام.
التيتانيوم من الدرجة 12:يظهر التيتانيوم من الدرجة 12 أيضًا قابلية جيدة لللحام ، على الرغم من أن هناك حاجة إلى اهتمام خاص لتجنب التلوث أثناء اللحام.إجراءات مناسبة ضمان خصائص السبائك يتم الحفاظ عليها في منطقة لحام.
3.المواصفات الخاصة بـ ASME B16.5 الفئة 300 التيتانيوم الزلق على الشريط
| ASME B16.5 الفئة 300 التيتانيوم الزحف على اللحاء | |||||||||
| (نوم) الأنابيب الحجم |
الشريط (ديا) |
الشريط سميكة |
(هاب ديا) في القاعدة | رفعت وجه (ديا) |
لا، لا، لا من الثقوب |
(ديا) من المسامير |
شاشة دائرة البرق | مُملة (ديا) |
الطول من خلال المحور |
| نصف | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | نصف | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
| ANSI B165 | تصنيف الضغط للشرائح التيتانيوم | ||||||
| درجة الحرارة °F | الفئة 150 | فئة 300 | الفئة 400 | الفئة 600 | الفئة 900 | الفئة 1500 | الفئة 2500 |
| -20 إلى 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4مزاياالتيتانيوم ينزلق على الأطراف في الصناعة
5تطبيقات ANSI B16.5 التيتانيوم الزحف على اللحاء
