| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | شفة التيتانيوم العمياء |
| الـ MOQ: | 1-5 قطع |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 5000 قطعة شهريا |
ASME B16.5 BLRF فليانج الدرجة 2 التيتانيوم فليانج أعمى فليانج فارغ فليانج رفعت الوجهة الفئة 150 لصناعة النفط والغاز
1مقدمة المنتج والشركة
شركتنا تقدم مجموعة شاملة منطوابق من التيتانيوم من الصف 2، بما في ذلك الاطراف العمياء ، والاطراف العنقية لللحام ، والاطراف المنزلقة المصممة خصيصًا لتطبيقات أنابيب وتايتانيم. هذه الاطراف تلتزم بالتسامحات الأبعاد التي حددتها ASME B16.5 وقطرات فتحة خاصة تتوافق مع ASME B36.9M Sch-40S معايير أنابيب الحائط. يمكن أيضًا استيعاب قطرات الحفر المخصصة عند الطلب.
أجهزة التيتانيوم للأنابيب ذات الوجه المسطحتأتي مجهزة بإنهاء حلزوني مخروط وفقًا لمواصفات ASME B16.5. تتوفر إنهاءات سطحية بديلة للضغط عن طريق الطلب الخاص.يتم وضع علامة على كل فلانج أنبوب من الدرجة 2 من التيتانيوم بشكل دائم باستخدام الحفر الكهروكيميائي، بما يتماشى مع المبادئ التوجيهية ASME B16.5. يتم حساب الأوزان المقدرة لصفوف أنابيب التيتانيوم من الدرجة 2 بناءً على كثافة 0.163 رطلاً / بوصة مكعبة.
فليانج الأنابيب من التيتانيوم من الدرجة 2تتراوح أحجامها من 0.500 " (12.7 ملم) إلى 8.000" (203.2 ملم) مع ضغط مقياس 150 رطلاً. تم تصميم هذه الاطراف لتلبية المتطلبات الصناعية المتطلبة،ضمان المتانة والموثوقية في مختلف التطبيقات في قطاعات الأنابيب والأنابيب.
2معلومات عن منتج شاشة التيتانيوم العمياء

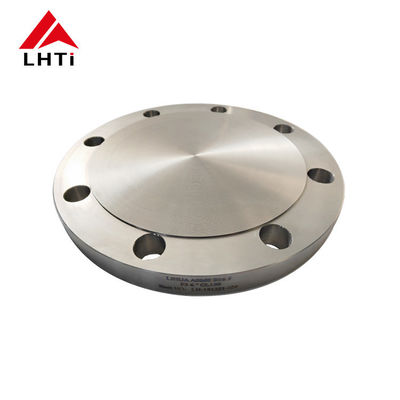

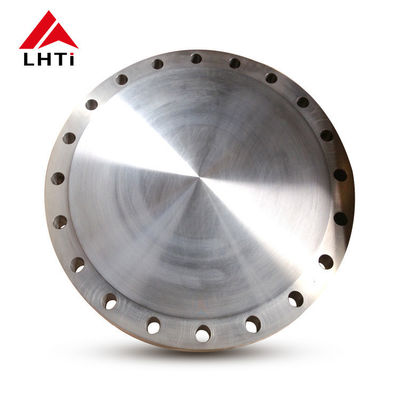

أشفرة عمياء من التيتانيومهو نوع من شفرات الأنابيب المصنوعة من التيتانيوم والتي تتميز بتصميمها الشبيه بالقرص الصلب دون فتحة مركزية.يستخدم عادة لتغطية نهاية خط الأنابيب أو لإغلاق وعاء أو نظام أنابيب مؤقتا أو بشكل دائم.
المواد والبناء:
الوظيفة والتطبيقات:
الفوائد:
3. ASME B16.5 تصنيفات شاشة التيتانيوم العمياء
أجهزة التيتانيوم العمياءتستخدم عادةً في أنظمة الأنابيب بسبب قوتها ووزنها الخفيف ومقاومتها الممتازة للتآكل. هذه الاطراف متوفرة في مختلف الدرجات،كل منها مصمم لتطبيقات وبيئات محددة.
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، الدرجة 1 التيتانيوم هي الأكثر ناعمة والأكثر قابلية للتشكيل من جميع الصفوف التجارية النقية التيتانيوم.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من بين جميع سبائك التيتانيوم. فإنها تزيد بشكل كبير من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قابلية لحام ومصنعية ممتازة ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقلدة والهجوم المحلي في الهاليدات الساخنة.
الصف 12 التيتانيوم:توفر هذه الدرجة مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة التآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متقاطعة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
| المتطلبات الكيميائية | |||||||||||
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | كرة |
| متطلبات السحب | |||||
| الدرجة | طول السحب ((دقيقة) | قوة الخصب ((ملم) | الطول ((%) | ||
| كيه اس آي | MPa | كسي | MPa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
4مزاياالاطراف العمياء من التيتانيوم في الصناعة
5تطبيقات اللفافات العمياء من التيتانيوم ANSI B16.5
6. حزم من التيتانيوم العمياء
