| اسم العلامة التجارية: | LHTi,China |
| رقم الطراز: | شفرة رقبة اللحام WN Flange |
| الـ MOQ: | 5 قطع |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 5000 قطعة شهريا |

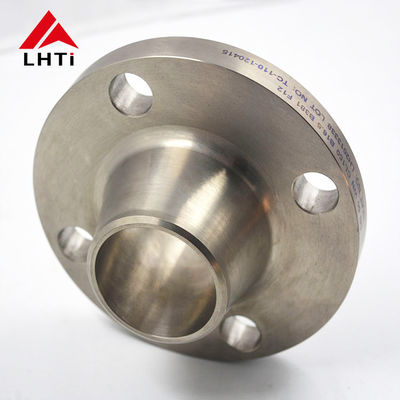

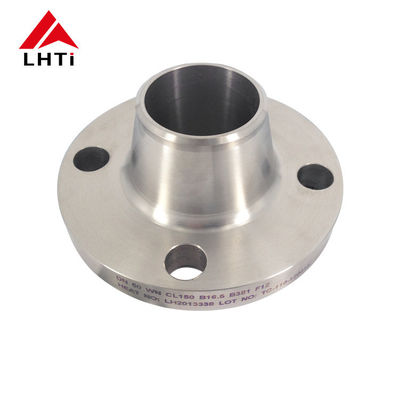

ANSI B16.5 RF WN فلانج Gr1 Gr2 Titanium Weld Neck Flange Face Class 300 للأنظمة الكيميائية والأنابيب
1مقدمة المنتج والشركة
بلديطوابق من التيتانيوميتم تصنيعها باستخدام عمليات مختلفة بما في ذلك الصب والتكوين والمعالجة الدقيقة لضمان استيفائها لمعايير الصناعة الصارمة للجودة والمتانة. متوفرة بأحجام مخصصة،هذه الاطراف توفر تثبيت سهل على أنظمة الأنابيب والمعداتلضمان اتصال آمن وخالي من التسرب.
مصممة خصيصاً لتحقيق أعلى معايير الدقة الهندسية، فانشاتنا من التيتانيوم تتفوق في الأداء.تم تصميمها لمقاومة التآكل بفعالية ومقاومة درجات الحرارة والضغوط العالية، مما يجعلها مناسبة بشكل استثنائي للبيئات الصعبة.
ضمان نقل آمن هو أمر بالغ الأهمية بالنسبة لنا، وهذا هو السبب في أننا نقوم بتعبئة طوابق التيتانيوم الخاصة بنا بدقة في حقائب خشبية قوية وألواح.هذه التعبئة لا تحمي الأطراف أثناء النقل فحسب، بل تسهل أيضاً التعامل معها وتثبيتها عند الوصول.
بلديطوابق من التيتانيوميجدون تطبيقات في مختلف الصناعات مثل خطوط الأنابيب والنفط والكيماويات. تم تصميمها لإنشاء اتصالات آمنة وخالية من التسرب بين الأنابيب والصمامات والمعدات الأخرى.الصلبة المتأصلة من التيتانيوم تضمن هذه الاطراف تحمل الظروف القاسية السائدة في هذه الصناعاتلضمان أداء موثوق به على المدى الطويل.
في الختام،شظايا رقبة التيتانيوميمثلون الحل النهائي لمتطلبات خطوط الأنابيب والنفط والصناعات الكيميائيةأنها تقدم قويةأطلبي شرائط التيتانيوم اليوم لتجربة الموثوقية والمتانة التي تحدد منتجاتنا
2معلومات المنتج من طرف عنق التيتانيوم
أطرف عنق التيتانيوم، والتي تتوافق مع معايير ANSI B16.5 ، هي شاشة متخصصة للغاية تستخدم في المقام الأول من أجل قوتها الاستثنائية ومقاومتها للتآكل ومتانتها.تم تصميم هذا النوع من اللحاء لحام إلى نهاية نظام الأنابيب، توفير مشترك قوي وآمن ضرورية لتطبيقات الضغط العالي.طرفات عنق اللحام من التيتانيوم:
3مواصفات ANSI B16.5 الفئة 300 طرف رقبة التحاليل التيتانيوم
| أونسي B16.5 الفئة 300 تيتانيوم لحام رقبة اللحاء | ||||||||||
| (نوم) (بايب) الحجم |
(فلانج ديا) | (فلانج ثيك) | (هاب ديا) في القاعدة | (رايزد فايس ديا) | (هاب ديا) في (ويلد بوينت) | لا، لا، لا من الثقوب |
(ديا) من المسامير |
من دائرة البولت |
مُملة (ديا) |
الطول من خلال المحور |
| نصف | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | نصف | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
4. ANSI B16.5 تيتانيوم لحام رقبة فلانجز درجة الحرارة
| ANSI B165 | تصنيف الضغط للشرائح التيتانيوم | ||||||
| درجة الحرارة °F | الفئة 150 | فئة 300 | الفئة 400 | الفئة 600 | الفئة 900 | الفئة 1500 | الفئة 2500 |
| -20 إلى 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
5لماذا نختار شظايا رقبة التيتانيوم في الصناعة؟
طوابق عنق لحام من التيتانيومتقدم مجموعة من المزايا التي تجعلها مطلوبة للغاية في تطبيقات صناعية مختلفة حيث الأداء والمتانة أمران حاسمان.
6. تطبيقات ANSI B16.5 تيتانيوم لحام رقبة فلنج
طوابق عنق لحام من التيتانيومتستخدم في صناعات مختلفة بما في ذلك البتروكيماويات والنفط والغاز وتوليد الطاقة ونقل السوائل بكميات كبيرة والكيماويات والأدوية وتصنيع الخيوط والورق والمنسوجات وغيرها.
7. تفتيش شاشة رقبة التيتانيوم
الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.
اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.
الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.
اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.
اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.
الانبعاثات الصوتية (AE):تتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت التوتر للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامها لكل من فحص اللحام والمواد الأساسية.
