محركات تكلفة شفة التيتانيوم ذات الرقبة الطويلة الملحومة

محركات تكلفة فلنجة عنق اللحام الطويل المصنوعة من التيتانيوم

فلنجة عنق اللحام الطويل ليست عنق لحام مع محور أطول. إنها مكون فوهة: المحور الممتد يسمح بلحام الفلنجة مباشرة بغلاف الوعاء أو أنبوب ذي جدار سميك دون قطعة وصل إضافية، ويضع اللحام بعيدًا عن الفلنجة بحيث لا تتسبب حرارة اللحام في تشويه وجه الحشية. يتم دفع ثمن كلتا الميزتين في وزن التيتانيوم وساعات التشغيل الآلي، وهذا هو السبب في أن سعر هذا العنصر يتحرك أكثر بكثير من سعر فلنجة الانزلاق.

ما يفعله المحور الطويل فعليًا

يتم تسجيل طول المحور لكل حجم وفئة، وينمو مع ارتفاع الفئة لأن الجدار عند اللحام يجب أن يتطابق مع جدار الفوهة. تتبع ثلاثة أشياء من ذلك. يقع اللحام بعيدًا عن الفلنجة، لذا يظل الوجه مسطحًا. يمكن تشغيل التجويف ليناسب القطر الداخلي للفوهة، لذلك لا توجد خطوة لتجمع المنتج فيها. ويوفر المحور طولًا كافيًا للاختبار بالموجات فوق الصوتية للحام من كلا الجانبين، وهو ما لا يفعله عنق اللحام القصير.

تكلفة تلك الهندسة هي الكتلة. فلنجة عنق لحام طويلة بنفس الحجم والفئة تزن عدة أضعاف عنق اللحام، وعلى التيتانيوم هذه الكتلة هي أكبر بند منفرد في السعر. المشتري الذي ينسخ استعلام عنق لحام ويضيف كلمة "طويل" دون تغيير الفئة أو طول المحور سيحصل على عرض سعر يبدو مرتفعًا وهو في الواقع صحيح للرسم.

مسار الأنبوب والسبائك

غالبًا ما يتم تشغيل عنق اللحام الطويل الصغير من قضيب أو سبيكة مع إزالة اللب، لأن قالب التشكيل لحجم منخفض الحجم لا يمكن تبريره. يتم لف أو تشكيل الأحجام الأكبر إلى شكل، ثم تشغيلها آليًا. المسار مهم للمشتري لأن الأجزاء المثقوبة تحمل المزيد من وقت التشغيل الآلي والمزيد من الخردة، بينما تحمل الأجزاء المشكلة تكلفة أدوات لا تعود إلا على دفعة.

يمكن لأي من المسارين تلبية أبعاد ASME B16.5، ويمكن لأي منهما أن يتم اعتماده وفقًا لـ ASTM B381 للتشكيل أو لمعيار القضيب للمخزون المبدئي. ما يتغير هو وقت التسليم والحد الأدنى للكمية: يمكن صنع حجم مثقوب قطعة واحدة في كل مرة، بينما لا يمكن عادةً صنع حجم مشكل.

لماذا يتحرك السعر

أربعة أشياء تدفع معظم التباين بين عرضي سعر لشيء يبدو وكأنه نفس الفلنجة: الفئة، الوجه، طول المحور، وحجم الدفعة. تتغير الفئة سمك الجدار ودائرة البراغي معًا، وتضيف حزوز وصلة الحلقة تشغيلًا آليًا وتزيل خيار الوجه المرتفع البسيط، والمحور الأطول من النمط القياسي يضيف وزنًا في كلا طرفي السبيكة.

الوجه هو العنصر الأكثر تركًا في الاستعلام والذي يغير السعر أكثر بعد الفئة. يتم تشكيل الوجه المرتفع في تمريرة واحدة؛ تحتاج حز وصلة الحلقة إلى أداة مشكلة، وعمق مقاس، وتشطيب سطحي سيغلق على حلقة معدنية، ولا يمكن إصلاحه إذا تم قطع الحز أكبر من اللازم. على التيتانيوم، تتصلب الحز أيضًا، لذا يجب أن تكون تمريرة التشطيب خفيفة.

قراءة حقل السعر في هذه الصفحة

تحمل كتلة المواصفات في هذه الصفحة سعرًا يتراوح بين 30 إلى 80 دولارًا أمريكيًا للقطعة. هذا نطاق قالب متبقٍ من قائمة فلنجة صغيرة، وليس عرض سعر لفلنجة عنق لحام طويلة. عند NPS 8 في الفئة 600، تزن فلنجة عنق لحام طويلة من التيتانيوم عشرات الكيلوجرامات، والمعدن وحده يستحق أكثر بكثير من الحد الأعلى لهذا النطاق، قبل أي تشغيل آلي.

عامل أي سعر معروض على صفحة منتج كمؤشر لأصغر عنصر في النطاق، واطلب عرض سعر مقابل الوزن والفئة والوجه وحجم الدفعة. وينطبق الشيء نفسه على اسم المنتج، الذي يقرأ حاليًا كعبارة بحث بدلاً من وصف للجزء.

ملاحظات الطلب

قدم القطر الخارجي للفوهة والجدار، وحجم الفلنجة والفئة، والوجه، وطول المحور أو الإسقاط من الوعاء، والتجويف، والدرجة، ونطاق الاختبار. إذا كانت الفلنجة ستوضع على وعاء، فإن سمك الوعاء عند اللحام هو جزء من مواصفات الفلنجة، لأن المحور يجب أن يتطابق معه للحام اختراق كامل.

على الدرجة، تغطي الجداول الموجودة في أعلى هذه الصفحة Gr1، Gr2، Gr5، Gr7، و Gr12، بينما تسرد خط المادة Gr1 مرتين وتضيف Gr3، Gr4، و Gr9 دون أي تركيب لها. بالنسبة لفلنجة عنق لحام طويلة، فإن الخيار العملي هو Gr2 للخدمة العامة و Gr7 حيث ستتعرض الفوهة للكلوريدات؛ يستخدم Gr5 عندما تكون الفوهة وصلة تحميل عالية. اطلب الدرجة والمعيار في سطر واحد من التقرير.

تحتاج الحقول البعدية أيضًا إلى عناية. يعطي صف الحجم NPS 1/2 إلى 24 و DN 10 إلى 2000 معًا، ولكن NPS 24 هو DN 600، لذا فإن النصفين هما نطاقان مختلفان وفقط الأول يطابق B16.5. ينتهي صف المعيار بـ ASTM B16.5، وهو ليس معيارًا صادرًا: الأبعاد تأتي من ASME B16.5، والمواد من ASTM B381. لا يمكن إنتاج تقرير يقتبس ASTM B16.5، لذا يجب تصحيح الصياغة قبل تقديم الطلب.

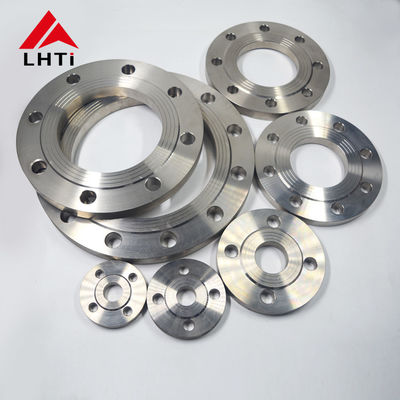

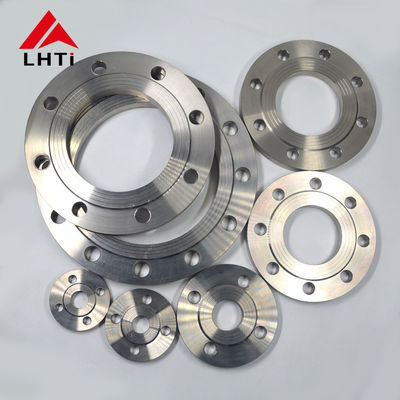

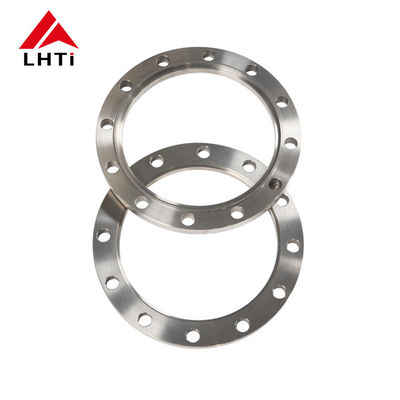

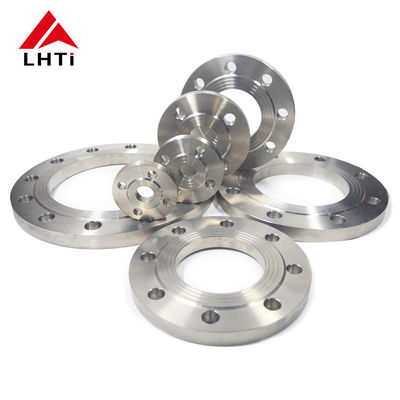

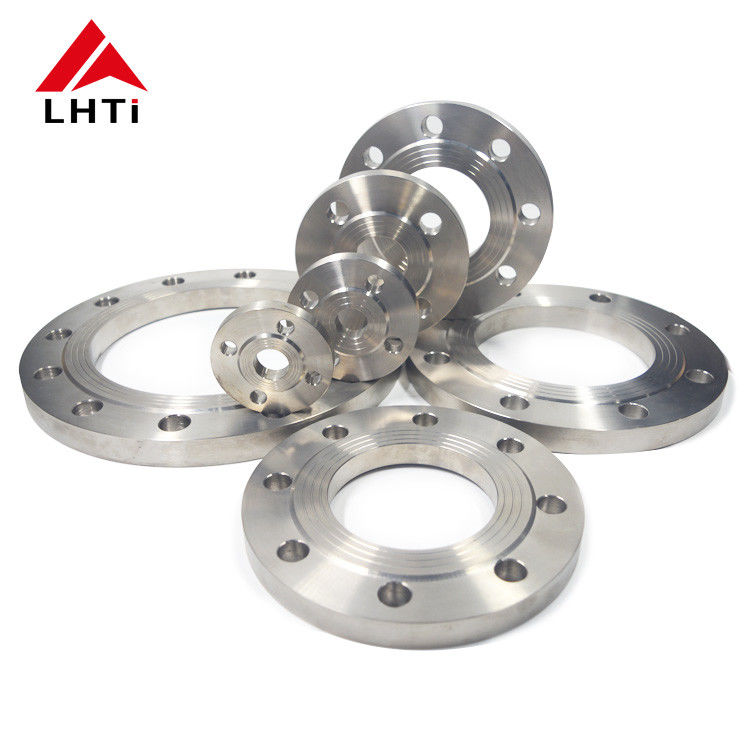

صور المنتج
