شرح درجات فلنجات التيتانيوم Gr1 و Gr2

شفاطات التيتانيوم Gr1 و Gr2: شرح درجات TA

يلتقي نظاما تسمية على شفاط تيتانيوم. درجات ASTM Gr1 و Gr2 هي ما تستخدمه معظم الرسومات والشهادات الدولية، بينما تعمل المصانع الصينية، بما في ذلك هذا المصنع، أيضًا وفقًا لعلامات GB/T TA. يصف النظامان نفس المعادن بأسماء مختلفة، ويعد أمر الشراء الذي يخلط بينهما دون تحديد أي منهما هو مصدر شائع للتأخير عند استلام البضائع.

TA0 إلى TC4: ماذا تعني العلامات الصينية

يستخدم نظام التيتانيوم GB/T علامات TA للدرجات النقية تقريبًا، و TB لسبائك بيتا، و TC لسبائك ألفا بيتا. TA0 و TA1 في نهاية الأكسجين المنخفض وتتوافق مع ASTM Gr1. TA2 هي درجة النقاء الصناعي القياسية وتتوافق مع Gr2. TA3 تتوافق مع Gr3. TA9 هي الدرجة المعدلة بالبلاديوم وتتوافق مع Gr7، و TA10 هي درجة الموليبدينوم والنيكل وتتوافق مع Gr12. TC4 هي Ti-6Al-4V وتتوافق مع Gr5.

المطابقة قريبة ولكنها ليست ترخيصًا للاستبدال بحرية. عادةً ما يتم إصدار شهادة لنظام واحد، لذلك يجب أن يحدد الطلب النظام الذي سيتحقق منه الفحص المستلم. إذا كانت الرسمة تقول TA2 والتقرير يقول Gr2، يحتاج المفتش إلى معادلة مكتوبة في الملف، أو ستبقى المادة في الحجر الصحي بينما يؤكد شخص ما ذلك.

الاختيار بين Gr1 و Gr2 لشفاط

الفرق بين Gr1 و Gr2 هو الأكسجين، وليس السبائك: حوالي 0.18 بالمائة مقابل 0.25 بالمائة. هذا يرفع الشد من 240 إلى 345 ميجا باسكال والخضوع من 138 إلى 275 ميجا باسكال، وهذا هو السبب في أن Gr2 هو الافتراضي للشفاط. يحمل المفصل المسامير الوجه في ضغط حول الحشية، وسوف يتشوه وجه Gr1 الناعم عند القطر الكبير تحت حمل المسمار قبل أن تستقر الحشية.

لا يزال Gr1 له مكان. إنه أكثر قابلية للتشكيل من الاثنين، وأسهل في الانحناء، ويأخذ انطباعًا أعمق للحشية عند حمل المسمار المنخفض، مما يناسب خطوط المياه والمرافق ذات الضغط المنخفض. ما لا يناسبه هو مفصل من الفئة 900 أو 1500 حيث يكون حمل المسمار مرتفعًا ويجب أن يظل الوجه مسطحًا عبر عدة تركيبات.

الخدمة الكيميائية تقرر أكثر من القوة

مجال التطبيق في هذه الصفحة يقول الصناعة الكيميائية، وفي تلك الخدمة يتم اختيار الدرجة حسب الوسط بدلاً من القوة. Gr2 هو الإجابة العامة للأحماض المؤكسدة والحلول المحايدة. Gr7 هو الإجابة حيث توجد الكلوريدات، لأن إضافة البلاديوم تسمح للمعدن بإعادة التخميل بدلاً من التنقر. Gr12 هو الإجابة للأحماض المختزلة والحلول الساخنة، حيث يقوم الموليبدينوم والنيكل بالعمل الذي لا يستطيع البلاديوم القيام به.

غالبًا ما يتم عكس خيارين من هذه الخيارات في الممارسة العملية. غالبًا ما يتم تقديم Gr12 كترقية عامة فوق Gr2، ولكنه أضعف من Gr7 في الكلوريدات ولا ينبغي استخدامه لمياه البحر. غالبًا ما يتم تقديم Gr7 في كل مكان يظهر فيه الحمض، ولكن ميزته تختفي في الأحماض المؤكسدة بقوة حيث يعمل Gr2 العادي بشكل جيد بسعر أقل.

ANSI و ASME معيار واحد

يكرر عنوان هذه الصفحة المعيار مرتين، مرة كـ ANSI B16.5 ومرة كـ ASME B16.5. هذان هما نفس المستند: ANSI هو الاسم القديم للهيئة التي تنشر الآن باسم ASME، وقد حمل B16.5 البادئة ASME لعقود. إدراج كليهما غير ضار، ولكنه علامة على أن كتلة السمات كُتبت للبحث بدلاً من الرسم.

حقل اسم المنتج هو تناقض أكثر خطورة. يقول ANSI titanium blind flange، بينما عنوان الصفحة والوصف يصفان الشفاطات بشكل عام. الشفاط الأعمى هو شكل محدد بدون فتحة. إذا كان العنصر الذي يتم اقتباسه هو عنق لحام أو انزلاق، فيجب تصحيح الحقل قبل إصدار العرض، لأن النوع يحدد السعر أكثر من أي حقل واحد آخر.

ملاحظات الطلب

اذكر النوع، الدرجة بنظام تسمية واحد، المعيار، الحجم، الفئة، الوجه، والتقرير. النوع هو الحقل الأكثر فقدانًا في الاستفسارات التي تأتي من البحث، وهو أول شيء تحتاجه المصانع للاقتباس: شفاط أعمى، عنق لحام، وانزلاق بنفس الحجم والفئة هي ثلاثة مصبوبات أو مطروقات مختلفة بأوزان مختلفة.

في هذه الصفحة، يسرد حقل المواد gr2، gr7، و gr12، بينما يقود العنوان والوصف Gr1 و Gr2. لذلك يتم تقديم Gr1 ولكن لا يتم إدراجه، ويجب على المشتري الذي يحتاج إلى Gr1 أن يذكره صراحةً. يقرأ حقل التقنية Froged، وهو تهجئة لكلمة forged، ويعد حقل الفحص باختبار الموجات فوق الصوتية مع تقرير 3.1، وهو المزيج الذي يجب الاحتفاظ به في أمر الشراء.

يتبع الحجم والضغط نمط الصفحات الأخرى في هذا النطاق: NPS 1/2 إلى 24 مكتوب بجوار DN 10 إلى 2000، ولكن NPS 24 هو DN 600، لذا فإن الرقم بين قوسين يبالغ في تقدير النطاق لشفاط B16.5. الفئة 150 إلى 2500 متوافقة مع B16.5. قم باقتباس الفئة، وليس ضغطًا محولًا بالبار، لأن الفئة تحدد دائرة المسامير والحشية بالإضافة إلى الجدار.

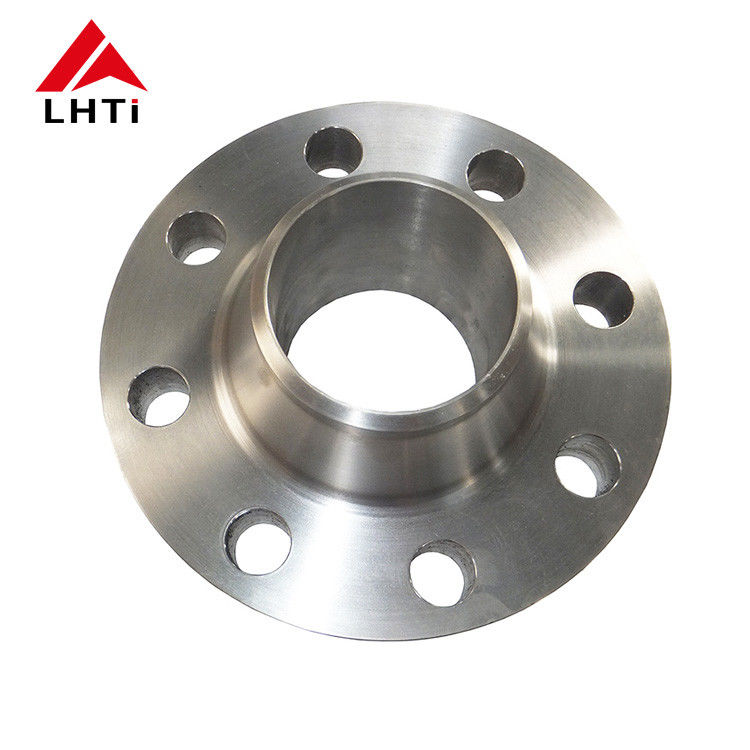

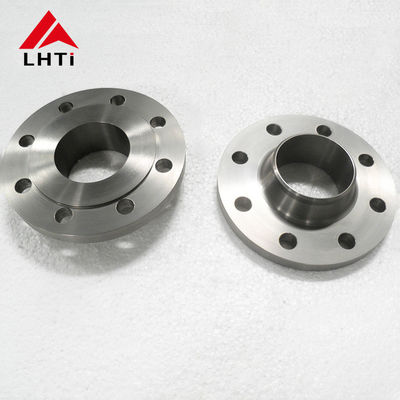

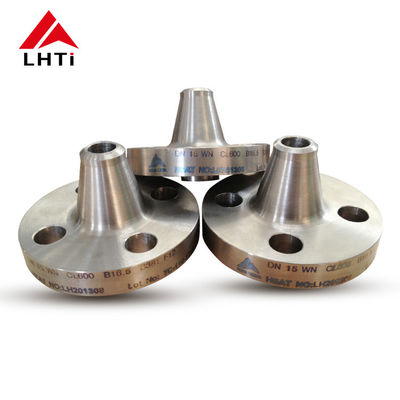

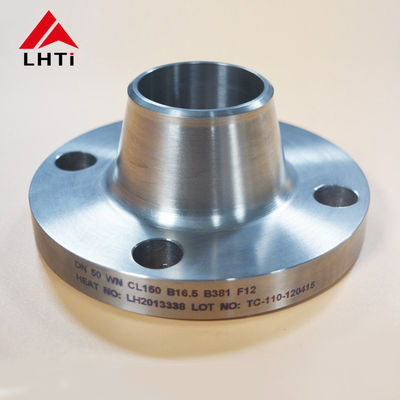

صور المنتج
