| اسم العلامة التجارية: | LH-Ti |
| رقم الطراز: | LH-BL |
| الـ MOQ: | قطعة واحدة |
| سعر: | US dollar $30/pc--US dollar $80/pc |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |
| قدرة الإمداد: | 5000 قطعة شهريا |
شفرة من سبائك التيتانيوم ASTM B16.5 Gr2 Gr7 Gr12
تقوم شفرات التيتانيوم بتوصيل الأنابيب والصمامات والمعدات في أنظمة المعالجة الكيميائية والبتروكيماوية والطاقة ومعالجة المياه. يجمع وصلة الشفرة بين شفرتين وحشية ومجموعة من البراغي والصواميل؛ يؤدي شد الصواميل إلى تشويه الحشية بحيث تملأ المناطق غير المستوية لسطح الختم وتشكل وصلة محكمة ومقاومة للتسرب. هذه الشفرة المصنوعة من سبائك التيتانيوم مصقولة ومصنعة بتقنية CNC من الدرجة Gr2 و Gr7 و Gr12 مع سطح مرتفع مصقول RF، مما يوفر وصلة خفيفة الوزن ومقاومة للتآكل تتحمل الضغط العالي.
| قياسي | ANSI B16.5 |
| مادة | Gr2, Gr7, Gr12 |
| مقاس | NPS 1/2 - NPS 24 (DN 10 - 2000) |
| ضغط | 150# - 2500# |
| سطح الختم | RF (وجه مرتفع) |
| سطح | مصقول |
| تقنية | مصقولة ومصنعة بتقنية CNC |
| فحص | اختبار بالموجات فوق الصوتية، تقرير اختبار المواد EN10204 3.1 |
| تطبيق | أنابيب ومعدات الصناعة الكيميائية |
التركيب الكيميائي (كتلة %)
| درجة | N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12-0.25 | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2-0.4 | 0.6-0.9 | bal |
الخصائص الميكانيكية
| درجة | قوة الشد الأدنى (MPa) | قوة الخضوع الأدنى (MPa) | الاستطالة الأدنى (%) |
| Gr1 | 240 | 138 | 24 |
| Gr2 | 345 | 275 | 20 |
| Gr5 | 895 | 828 | 10 |
| Gr7 | 345 | 275 | 20 |
| Gr12 | 438 | 345 | 18 |

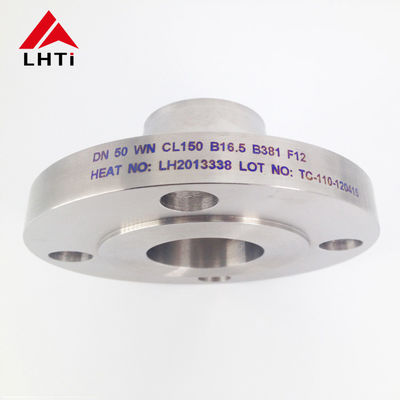

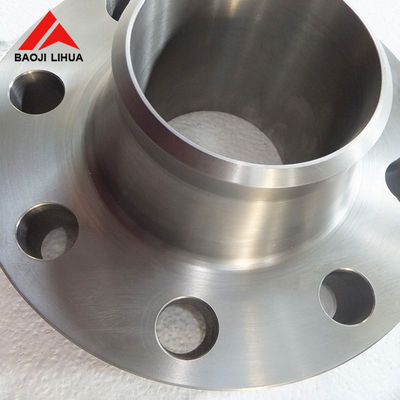

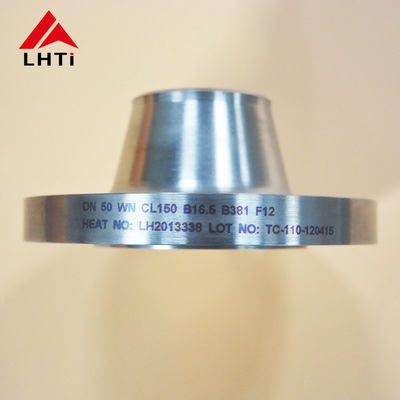

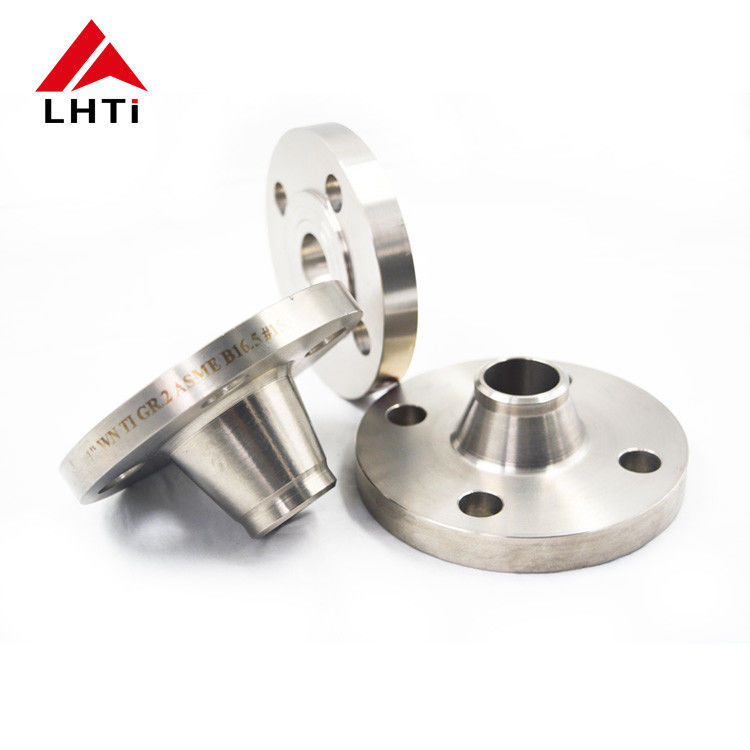

صورة المنتج
التطبيقات
المعالجة الكيميائية، المصانع البتروكيماوية، محطات الطاقة وخطوط معالجة المياه التي تحتاج إلى وصلة شفرة خفيفة الوزن ومقاومة للتآكل. يمكن إنتاج أحجام ودرجات مواد مخصصة لتتناسب مع الرسم وفئة الضغط المطلوبة.
