| اسم العلامة التجارية: | LH-Ti |
| رقم الطراز: | LH-BL |
| الـ MOQ: | قطعة واحدة |
| سعر: | US dollar $30/pc--US dollar $80/pc |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |
| قدرة الإمداد: | 5000 قطعة شهريا |

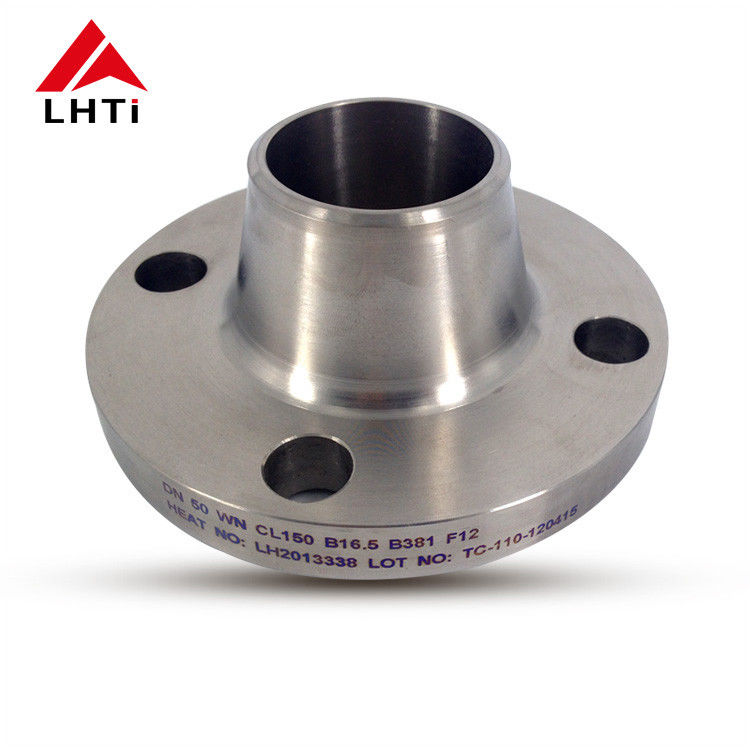

الصف الثاني من التيتانيوم WN RF ANSI B16.5
تم تزييف هذا الجهاز من التيتانيوم من الدرجة 2 ، معالج CNC وتم الانتهاء منه مع وجه مرتفع إلى ANSI B16.5الرقبة الشائكة الطويلة مصفوقة على الأنبوب بحيث يحمل المفاصل الحمل بسلاسة ويحمل الضغط بشكل جيدوهذا هو السبب في أن WN فلنج يتم اختياره في كثير من الأحيان لخطوط الضغط العالي ودرجة الحرارة العالية. يُبقي التيتانيوم المفصل خفيفاً ومقاوماً بقوة للكلوريدات وماء البحر والكثير من الأحماض، ويتيح الهيكل المُزوّر حبة كثيفة ومتساوية تُصنع بشكل نظيف وتحتفظ بوجهها مسطح.
المواصفات التقنية
| النوع | طرف عنق اللحام WN |
| المواد | الدرجة الأولى، الدرجة الثانية، الدرجة الثالثة، الدرجة الرابعة، الدرجة السابعة، الدرجة التاسعة |
| المعيار | ANSI B165، ASTM B16.5، JIS B2220 ، DIN 2627-2628 ، ASME ، GB/T 9116 |
| سطح الختم | RF (وجه مرفوع) |
| الحجم | NPS 1/2 إلى NPS 24 (DN10 إلى DN2000) |
| الضغط | 150#، 300#، 600#، 900#، 1500#، 2500#، PN6 إلى PN64 |
| التقنية | صناعات الصناعة والصناعات الحاسوبية |
| السطح | ملمع |
| التفتيش | اختبار بالموجات فوق الصوتية وتقرير اختبار المواد EN 10204 3.1 |
متطلبات التكوين الكيميائي (%)
| الدرجة | ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | كرة |
متطلبات قوة الشد
| الدرجة | قوة الشد الدقيقة | قوة العائد دقيقة | الطول (%) |
| 1 | 35 KSI / 240 MPa | 20 KSI / 138 MPa | 24 |
| 2 | 50 KSI / 345 MPa | 40 KSI / 275 MPa | 20 |
| 5 | 130 KSI / 895 MPa | 120 KSI / 828 MPa | 10 |
| 7 | 50 KSI / 345 MPa | 40 KSI / 275 MPa | 20 |
| 12 | 70 KSI / 438 MPa | 50 KSI / 345 MPa | 18 |
صور المنتج
التطبيقات وضمان الجودة
أجهزة اللحام من هذا النوع تستخدم في المضخات والصمامات، خطوط الأنابيب، وعلاء الضغط، ومصانع الكيمياء والبتروكيماويات،المعدات الأرضية في مجال الطيران والفضاء والأنظمة البحرية والبحرية التي تحتاج إلى شاشة خفيفة مقاومة للكلوريدات ومياه البحروتشمل الأنواع الأخرى في نفس النطاق SO، BL، SW، PL وFlanges المفاصل الحلقية.فحص الأبعاد من شراء المواد إلى التسليم النهائي، وثائق شهادة كاملة، مع اختبار بالموجات فوق الصوتية وتقرير اختبار المواد إلى EN 10204 3.1 عند الطلب.
