| اسم العلامة التجارية: | LH-Ti |
| رقم الطراز: | LH-BL |
| الـ MOQ: | قطعة واحدة |
| سعر: | US dollar $30/pc--US dollar $80/pc |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |
| قدرة الإمداد: | 5000 قطعة شهريا |

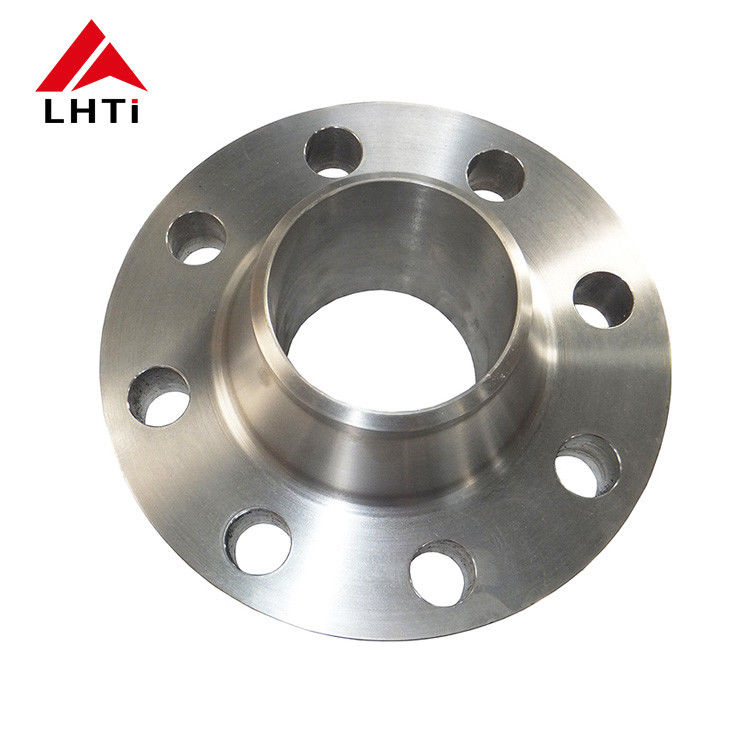

فلانش عنق لحام تيتانيوم DN10-DN2000
هذه الفلانش عنق لحام تيتانيوم مصنعة بالتشكيل والتشغيل الآلي CNC وفقًا لمعيار ASME B16.5 بأبعاد تتوافق مع ANSI/ASME B16.5، B16.47 السلسلة A و B و B16.48، وهي متوفرة أيضًا وفقًا لمعايير BS4504، BS10، EN-1092 و DIN. تتراوح الأحجام من NPS 1/2 إلى NPS 24 (DN10 إلى DN2000) مع فئات ضغط من 150# إلى 2500# و PN6 إلى PN64، بدرجات 2، 7 و 12 مع وجه مرتفع مصقول.
المواصفات الفنية
| نوع المنتج | فلانش عنق لحام (WN) |
| المعيار | ASME B16.5، ANSI B16.5، B16.47 السلسلة A و B، B16.48، BS4504، BS10، EN-1092، DIN |
| معيار المادة | ASTM B381 / ASME SB381 |
| الدرجة | Gr2، Gr7، Gr12 (متوفر Gr1، Gr4، Gr5) |
| الحجم | NPS 1/2 - NPS 24 (DN10 - DN2000) |
| فئة الضغط | 150#، 300#، 600#، 900#، 1500#، 2500#، PN6 - PN64 |
| نوع الوجه | وجه مسطح (FF)، وجه مرتفع (RF)، وصلة حلقية (RTJ) |
| سطح الختم | RF |
| السطح | مصقول |
| التقنية | تشكيل وتشغيل آلي CNC |
| الفحص | اختبار بالموجات فوق الصوتية وتقرير اختبار المواد EN10204.3.1 |
| التطبيق | الصناعات الكيميائية، حفظ المياه، محطات الطاقة، أوعية الضغط |
| الشهادات | ISO9001، TUV |
الخصائص الفيزيائية حسب الدرجة
| الدرجة | قوة الشد الأدنى | قوة الخضوع الأدنى | الاستطالة (%) |
| Gr1 | 35 ksi / 240 MPa | 20 ksi / 138 MPa | 24 |
| Gr2 | 50 ksi / 345 MPa | 40 ksi / 275 MPa | 20 |
| Gr5 | 130 ksi / 895 MPa | 120 ksi / 828 MPa | 10 |
| Gr7 | 50 ksi / 345 MPa | 40 ksi / 275 MPa | 20 |
| Gr9 | 90 ksi / 620 MPa | 70 ksi / 438 MPa | 15 |
| Gr12 | 70 ksi / 438 MPa | 50 ksi / 345 MPa | 18 |
التطبيقات ومزايا التيتانيوم
تُستخدم فلانشات التيتانيوم في حفظ المياه، والطاقة الكهربائية ومحطات الطاقة، وتركيبات الأنابيب، والآلات الصناعية وأوعية الضغط، وهي مناسبة بشكل خاص للمعالجة الكيميائية لأنها تقاوم التآكل. يتميز التيتانيوم بكثافة منخفضة ونسبة قوة إلى وزن عالية، لذا فإن فلانش التيتانيوم أخف من قطعة فولاذية بنفس التصنيف مع مقاومتها لمياه البحر والكلوريدات والعديد من الأحماض. يمنح البناء المشكل خصائص ميكانيكية موحدة، ويدعم الوجه المرتفع إغلاقًا موثوقًا للحشية.
الجودة، التخصيص والاستفسار
يتم إنتاج الفلانشات وفقًا لمعيار ASTM B381 / ASME SB381 تحت رقابة ISO9001 و TUV، مع توفر اختبار بالموجات فوق الصوتية وتقرير اختبار المواد وفقًا لـ EN10204.3.1. يمكن تخصيص الحجم وفئة الضغط ونوع الوجه والدرجة، وتبلغ السعة الشهرية 5000 قطعة ويتم تسليم الطلبات عادةً في غضون 3-15 يوم عمل. يرجى إرسال الحجم وتصنيف الضغط ونوع الوجه والدرجة حتى نتمكن من إعداد عرض أسعار.
