| اسم العلامة التجارية: | LH-Ti |
| رقم الطراز: | LH-BL |
| الـ MOQ: | قطعة واحدة |
| سعر: | US dollar $30/pc--US dollar $80/pc |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |
| قدرة الإمداد: | 5000 قطعة شهريا |
فلانش تيتانيوم لوح PL DN40 RF ANSI B16.5
هذا الفلانش المصنوع من التيتانيوم (نوع PL) هو قطعة مصقولة ومصنعة بتقنية CNC بوجه مرتفع، مصنوع وفقًا لمعيار DN40 و ANSI B16.5. يتصل فلانش اللوح بالفلانش المقابل من خلال جدار الأنبوب، مما يوفر وصلة بسيطة ومدمجة للخطوط ذات الضغط المنخفض إلى المتوسط. الجسم المصقول كثيف وخالٍ من المسامية، والوجه المصقول يسمح للحشية بالجلوس بالتساوي، والوجه المرتفع يركز حمل البرغي حيث تكون الحاجة إلى الختم. التيتانيوم يقاوم الكلوريدات ومياه البحر والعديد من الأحماض ويزن حوالي نصف وزن الفولاذ. يتم فحص كل قطعة بواسطة اختبار الموجات فوق الصوتية ويتم شحنها مع تقرير اختبار المواد وفقًا للمعيار EN 10204 3.1.
المواصفات الفنية
| المنتج | فلانش تيتانيوم لوح (PL) |
| المعيار | ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220 |
| الأنواع | PL, WN, SO, BL, SW, وصلة تراكب، مخصص |
| الدرجة | Gr1, Gr2, Gr5, Gr7, Gr12 |
| نطاق الحجم | 1/2 بوصة إلى 60 بوصة (DN15 إلى DN1200) |
| فئة الضغط | 150# إلى 2500#, PN6 إلى PN64 |
| سطح الختم | RF (وجه مرتفع) |
| التقنية | مصقول ومصنع بتقنية CNC |
| الفحص | اختبار الموجات فوق الصوتية وتقرير EN 10204 3.1 |
متطلبات التركيب الكيميائي (الحد الأقصى %)
| الدرجة | N | C | H | Fe | O | Al | V | Pd | Mo | Ni |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | - | - | - | - | - |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | - | - |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | - | - | - |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | 0.12-0.25 | - | - |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | - | - | - | 0.2-0.4 | 0.6-0.9 |
متطلبات قوة الشد
| الدرجة | الشد (الحد الأدنى) | الخضوع (الحد الأدنى) | الاستطالة |
| 1 | 240 ميجا باسكال / 35 ksi | 138 ميجا باسكال / 20 ksi | 24% |
| 2 | 345 ميجا باسكال / 50 ksi | 275 ميجا باسكال / 40 ksi | 20% |
| 5 | 895 ميجا باسكال / 130 ksi | 828 ميجا باسكال / 120 ksi | 10% |
| 7 | 345 ميجا باسكال / 50 ksi | 275 ميجا باسكال / 40 ksi | 20% |
| 12 | 438 ميجا باسكال / 70 ksi | 345 ميجا باسكال / 50 ksi | 18% |

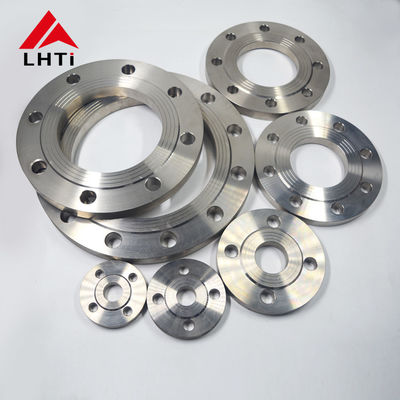

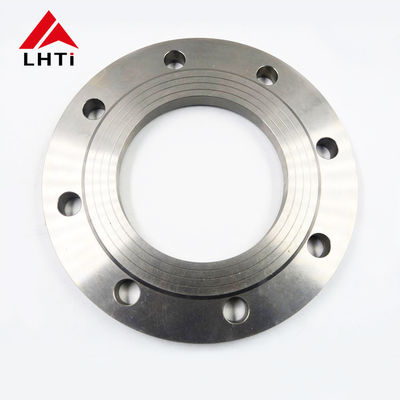

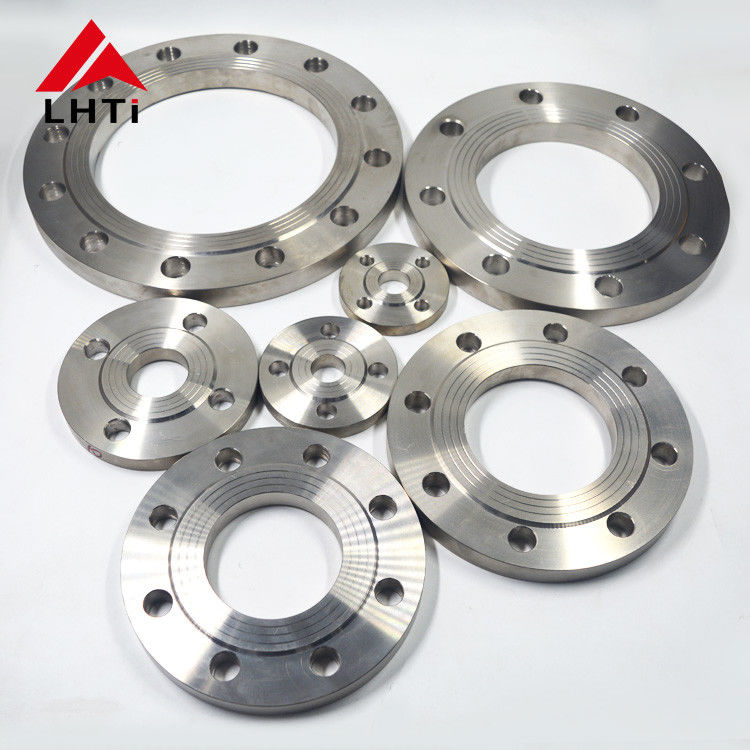

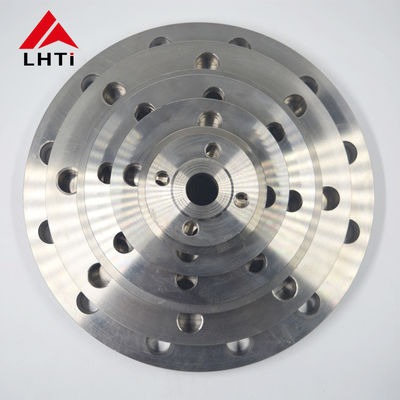

صورة المنتج
التطبيقات
يتم تركيب الفلانش اللوحي حيث تكون هناك حاجة إلى وصلة مدمجة ومقاومة للتآكل. تشمل الاستخدامات الشائعة أنابيب المصانع، وصلات المضخات والصمامات، خطوط معالجة المياه وتحلية المياه، خدمة النفط والغاز، معدات مناولة المواد الكيميائية، أنابيب بحرية، وهندسة عامة. نظرًا لأنه يمكن إنتاج الحجم وفئة الضغط والوجه وفقًا للرسم، يمكن مطابقة الفلانش مع أنابيب الحالية ومعايير الحشيات. يتم فحص كل دفعة للأبعاد وتشطيب الوجه والمواد قبل التعبئة في صناديق خشبية للتصدير.
