| اسم العلامة التجارية: | LH-Ti |
| رقم الطراز: | LH-BL |
| الـ MOQ: | 1 قطعة |
| سعر: | US dollar $30/pc--US dollar $80/pc |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |
| قدرة الإمداد: | 5000 قطعة شهريا |

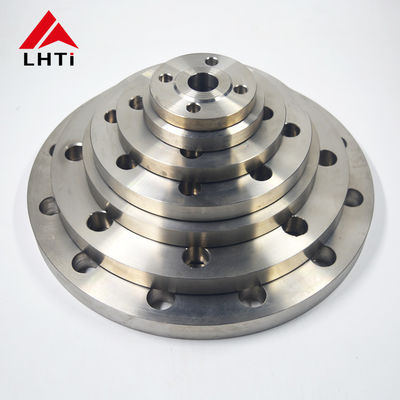

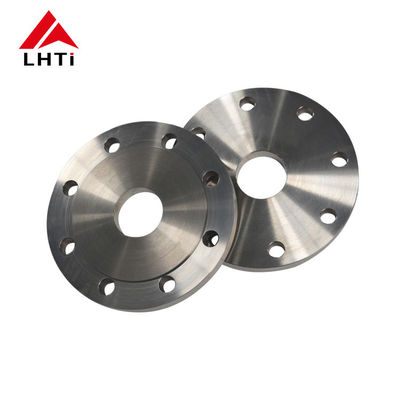

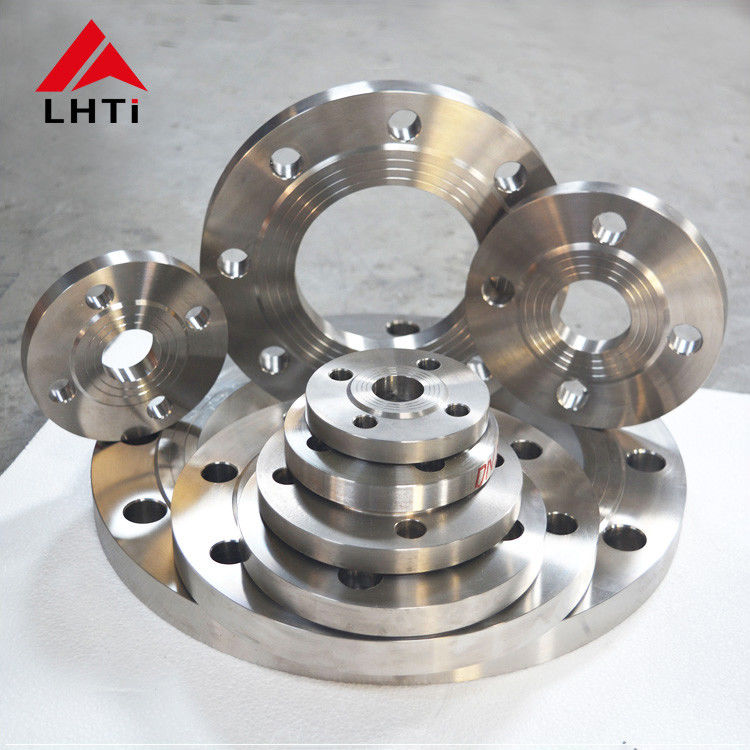

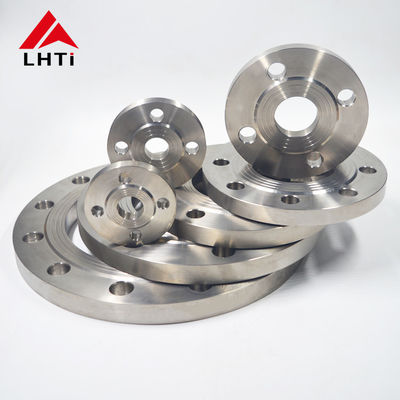

شفة تيتانيوم مصقولة PL لتوصيل الأنابيب الصناعية
شفة التيتانيوم PL هي شفة لوحية لتوصيل الأنابيب الصناعية، مصقولة ومصنعة بتقنية CNC بسطح مصقول ووجه مرتفع. وهي مصنوعة وفقًا لمعايير ANSI B16.5 و ASME بدرجات Gr1، Gr2، Gr5، Gr7 و Gr12، بأحجام من 1/2 بوصة إلى 30 بوصة NB، بتصنيفات ضغط من 150# إلى 2500#. عمر خدمة طويل، مقاومة للتآكل، وقوة خضوع وقوة شد عالية تجعلها وصلة موثوقة لمعدات البتروكيماويات، والمضخات والصمامات، وخطوط الأنابيب.
| البند | المواصفات |
|---|---|
| النوع | شفة لوحية PL، وأيضًا WN، SO، BL، SW، وصلة متراكبة |
| المعيار | ANSI B16.5، ASME، JIS B2220، DIN 2627-2628، GB/T 9116 |
| درجات المواد | Gr1، Gr2، Gr5، Gr7، Gr12 |
| نطاق الحجم | 1/2 إلى 30 بوصة NB، NPS 1/2 - NPS 24 (DN 10 - 2000) |
| تصنيف الضغط | 150#، 300#، 600#، 900#، 1500#، 2500#، PN6 إلى PN64 |
| سطح الختم | وجه مرتفع (RF) |
| السطح | مصقول |
| التقنية | مصقولة ومصنعة بتقنية CNC |
| الفحص | اختبار بالموجات فوق الصوتية وتقرير اختبار المواد EN 10204 3.1 |
| الدرجة | N | C | H | Fe | O | Al | V | Pd | Mo | Ni |
|---|---|---|---|---|---|---|---|---|---|---|
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | / | / | / |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12-0.25 | / | / |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2-0.4 | 0.6-0.9 |
| الدرجة | قوة الشد (MPa، الحد الأدنى) | قوة الخضوع (MPa، الحد الأدنى) | الاستطالة (%) |
|---|---|---|---|
| Gr1 | 240 | 138 | 24 |
| Gr2 | 345 | 275 | 20 |
| Gr5 | 895 | 828 | 10 |
| Gr7 | 345 | 275 | 20 |
| Gr12 | 438 | 345 | 18 |
تُستخدم شفرات التيتانيوم PL في معدات البتروكيماويات، وصمامات المضخات، وخطوط الأنابيب، والمبادلات الحرارية، وأنابيب الصناعة البحرية حيث تكون مقاومة التآكل مهمة. أرسل لنا حجمك، وتصنيف الضغط، والدرجة، ونوع الوجه، وسنؤكد لك شفة لوح التيتانيوم المصقولة المناسبة لتوصيلك.
