| اسم العلامة التجارية: | LH-Ti |
| رقم الطراز: | LH-BL |
| الـ MOQ: | 1 قطعة |
| سعر: | US dollar $30/pc--US dollar $80/pc |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |
| قدرة الإمداد: | 5000 قطعة شهريا |

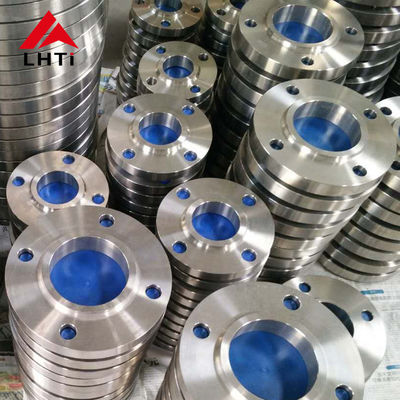

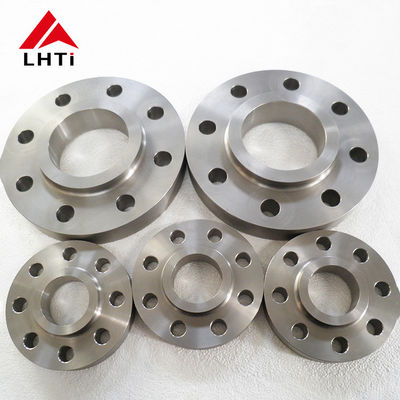

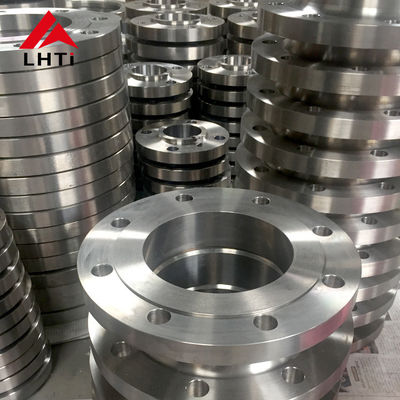

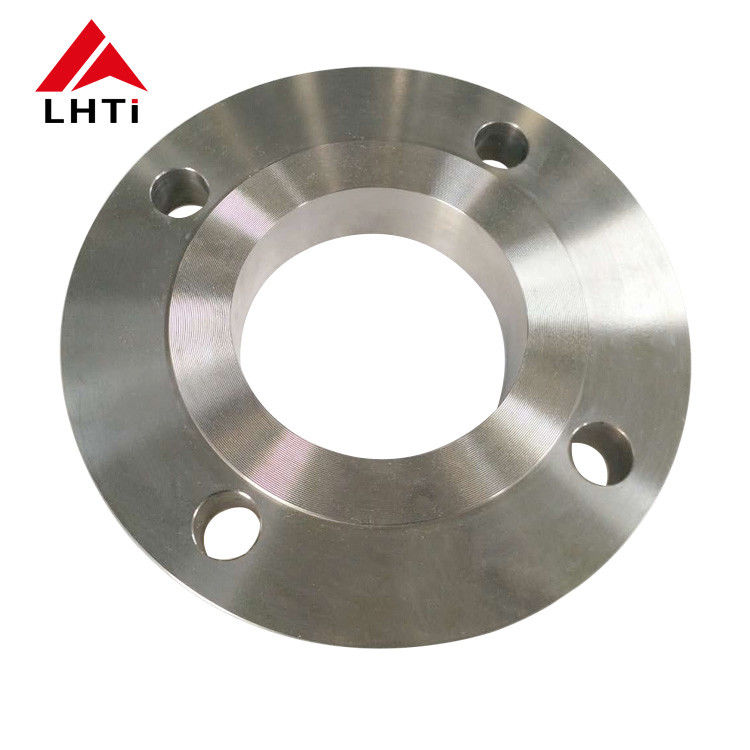

شريحة فلنجة من التيتانيوم مقاس DN100 4 بوصة
يتم توريد شريحة فلنجة الأنابيب المصنوعة من التيتانيوم هذه من الدرجة 2 بمقاس DN100 (4 بوصة، NPS 4) وتصنيف ضغط ASME B16.5 Class 150. الفلنجة مصقولة ومصنعة بتقنية CNC بلمسة نهائية مصقولة ووجه إحكام RF. تُستخدم فلنجات التيتانيوم حيث تكون هناك حاجة إلى وصلة خفيفة الوزن ومقاومة للتآكل وطويلة العمر في المعدات البتروكيماوية، ومضخات وصمامات، وخطوط الأنابيب والمعدات البحرية.
| النوع | شريحة (SO)؛ متوفر أيضًا WN، BL، SW، PL، وصلة تراكب |
| المعيار | ASME B16.5، ANSI B16.5، JIS B2220، DIN 2627-2628، GB/T 9116 |
| المادة | Gr1، Gr2، Gr3، Gr4، Gr7، Gr9 |
| المقاس | DN100 (4 بوصة)؛ 1/2 بوصة - 30 بوصة NB، DN10 - DN2000 |
| الضغط | Class 150؛ متوفر أيضًا Class 300-2500 و PN6-PN64 |
| سطح الإحكام | RF |
| السطح | مصقول |
| التقنية | مصقولة ومصنعة بتقنية CNC |
| الفحص | اختبار بالموجات فوق الصوتية وتقرير اختبار المواد EN 10204 3.1 |
| الدرجة | N | C | H | Fe | O | Al | V | Pd | Mo | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | متوازن |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | متوازن |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5-6.75 | 3.5-4.5 | / | / | / | متوازن |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12-0.25 | / | / | متوازن |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2-0.4 | 0.6-0.9 | متوازن |
| الدرجة | قوة الشد الدنيا ksi [MPa] | قوة الخضوع الدنيا ksi [MPa] | الاستطالة % |
|---|---|---|---|
| 1 | 35 [240] | 20 [138] | 24 |
| 2 | 50 [345] | 40 [275] | 20 |
| 5 | 130 [895] | 120 [828] | 10 |
| 7 | 50 [345] | 40 [275] | 20 |
| 12 | 70 [438] | 50 [345] | 18 |
تُستخدم فلنجات التيتانيوم في المعدات البتروكيماوية، وأجسام المضخات والصمامات، وخطوط الأنابيب، والأنظمة البحرية، والمعدات الطبية والأجزاء الصناعية العامة. يوفر التيتانيوم عمر خدمة طويل، ومقاومة ممتازة للتآكل، وقوة خضوع وشد عالية، مما يحافظ على الوصلات خالية من التسرب وموثوقة.
تنتج LHTi هذه الفلنجات تحت رقابة الجودة ISO 9001 و TUV، وتتوفر اختبارات الموجات فوق الصوتية بالإضافة إلى تقارير اختبار المواد EN 10204 3.1. يتم تقديم مقاسات وأنواع وأسطح إحكام مخصصة، ويتم تغليف الفلنجات في رغوة وتعبئتها في صندوق خشب رقائقي للتصدير. يرجى إرسال الرسم أو المواصفات الخاصة بك للحصول على عرض أسعار.
