| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | شفة |
| الـ MOQ: | 5 |
| السعر: | USD$25/pcs--USD$80/pcs |
| قدرة الإمداد: | 5000 قطعة شهريا |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO الانزلاق على شفة التيتانيوم RF Ø2 "300 #
تستخدم شفة التيتانيوم الانزلاقية على نطاق واسع في البتروكيماويات والنفط والغاز وتوليد الطاقة ونقل السوائل السائبة والصناعات الكيماوية والأدوية ولب الورق والورق والمنسوجات وغيرها من الصناعات.يتم تصنيع جميع حواف التيتانيوم وفقًا للمعايير الدولية.يتم تعبئة شفرات التيتانيوم لضمان عدم تلفها أثناء الشحن.للتصدير ، يتم تغليف الصادرات القياسية في صناديق الخشب الرقائقي.يتم تمييز جميع حواف التيتانيوم بعلامة الدرجة ، رقم اللوت ، الحجم ، الدرجة والعلامة التجارية الخاصة بنا.نقبل أيضًا علامات مخصصة على فلنجات التيتانيوم.
ANSI B16.5 التيتانيوم الانزلاق على فلنجة
اسم المنتج: التيتانيوم SO شفة
اساسي: ANSI / ASME B16.5.5
المواد: Gr1 Gr2 Gr5 Gr7 Gr12
التطبيق: صناعة كيميائية
سطح الختم: RF ، FF ، TG ، RJ إلخ.
الحجم: 1/2 '' ~ 80 '' (DN10 ~ 3600)
الضغط: 150 # -2500 #
السطح: مصقول
تقنية: مزورة وتشكيله باستخدام الحاسب الآلي
التفتيش: UT٪ PT٪
الشهادة: ISO9001 ، TUV إلخ.
موك: 1 قطعة
| ANSI B16.5 Titanium Slip On Flange Class 150 | |||||||||
| اسم.حجم الأنبوب | شفة ديا. | شفة سميكة | المحور ديا.في الاساس | أثار وجه ضياء. | عدد الثقوب | ضياء.البراغي | ضياء.من دائرة بولت | تتحمل ديا. | الطول من خلال المحور |
| 1/2 | 3-1 / 2 | 7/16 | 1-3 / 16 | 1-3 / 8 | 4 | 1/2 | 2-3 / 8 | 0.88 | 5/8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 4 | 1/2 | 2-3 / 4 | 1.09 | 5/8 |
| 1 | 4-1 / 4 | 9/16 | 1-15 / 16 | 2 | 4 | 1/2 | 3-1 / 8 | 1.36 | 11/16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 | 1.70 | 13/16 |
| 1-1 / 2 | 5 | 11/16 | 2-9 / 16 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 4 | 5/8 | 4-3 / 4 | 2.44 | 1 |
| 2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 4 | 5/8 | 5-1 / 2 | 2.94 | 1-1 / 8 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3 / 16 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | 8 | 5/8 | 7 | 4.07 | 1-1 / 4 |
| 4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | 8 | 5/8 | 7-1 / 2 | 4.57 | 1-5 / 16 |
| 5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | 8 | 3/4 | 8-1 / 2 | 5.66 | 1-7 / 16 |
| 6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 | 6.72 | 1-9 / 16 |
| 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | 8 | 3/4 | 11-3 / 4 | 8.72 | 1-3 / 4 |
| 10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 12 | 7/8 | 14-1 / 4 | 10.88 | 1-15 / 16 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3 / 16 |
| 14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 12 | 1 | 18-3 / 4 | 14.14 | 2-1 / 4 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16 | 1 | 21-1 / 4 | 16.16 | 2-1 / 2 |
| 18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 16 | 1-1 / 8 | 22-3 / 4 | 18.18 | 2-11 / 16 |
| 20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20 | 1-1 / 8 | 25 | 20.20 | 2-7 / 8 |
| 24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 20 | 1-1 / 4 | 29-1 / 2 | 24.25 | 3-1 / 4 |
| ANSI B 16.5 Titanium Slip On Flange Class 300 | |||||||||
| اسم.حجم الأنبوب | شفة ديا. | شفة سميكة | المحور ديا.في الاساس | أثار وجه ضياء. | عدد الثقوب | ضياء.البراغي | ضياء.من دائرة بولت | تتحمل ديا. | الطول من خلال المحور |
| 1/2 | 3-3 / 4 | 9/16 | 1-1 / 2 | 1-3 / 8 | 4 | 1/2 | 2-5 / 8 | 0.88 | 7/8 |
| 3/4 | 4-5 / 8 | 5/8 | 1-7 / 8 | 1-11 / 16 | 4 | 5/8 | 3-1 / 4 | 1.09 | 1 |
| 1 | 4-7 / 8 | 11/16 | 2-1 / 8 | 2 | 4 | 5/8 | 3-1 / 2 | 1.36 | 1-1 / 16 |
| 1-1 / 4 | 5-1 / 4 | 3/4 | 2-1 / 2 | 2-1 / 2 | 4 | 5/8 | 3-7 / 8 | 1.70 | 1-1 / 16 |
| 1-1 / 2 | 6-1 / 8 | 13/16 | 2-3 / 4 | 2-7 / 8 | 4 | 3/4 | 4-1 / 2 | 1.95 | 1-3 / 16 |
| 2 | 6-1 / 2 | 7/8 | 3-5 / 16 | 3-5 / 8 | 8 | 5/8 | 5 | 2.44 | 1-5 / 16 |
| 2-1 / 2 | 7-1 / 2 | 1 | 3-15 / 16 | 4-1 / 8 | 8 | 3/4 | 5-7 / 8 | 2.94 | 1-1 / 2 |
| 3 | 8-1 / 4 | 1-1 / 8 | 4-5 / 8 | 5 | 8 | 3/4 | 6-5 / 8 | 3.57 | 1-11 / 16 |

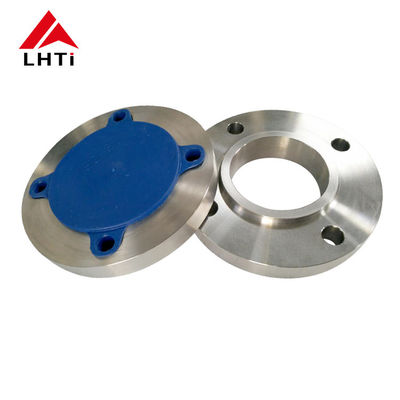

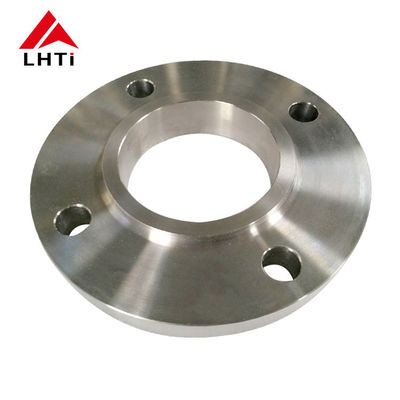

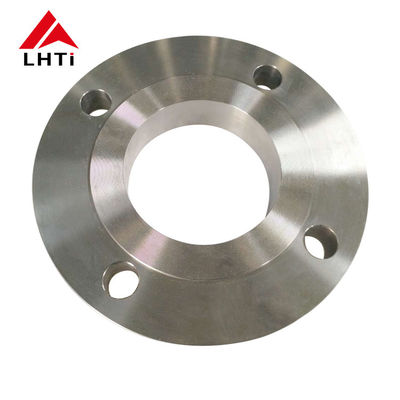

صور مفصلة لشفة انزلاقية من التيتانيوم ANSI B16.5

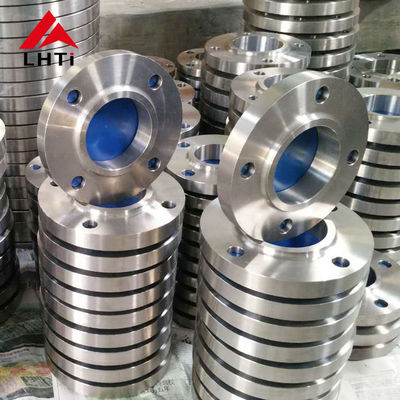

حزمة شفة التيتانيوم
