| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | LH-Ti10 |
| الـ MOQ: | 5 قطع |
| شروط الدفع: | خطاب الاعتماد، د/ف، تي/تي إلخ. |
كوع تيتانيوم Gr2 بزاوية 90 درجة ASME B16.9
يغير الكوع بزاوية 90 درجة اتجاه خط الأنابيب بزاوية قائمة وهو أحد أكثر تجهيزات اللحام بالدفع شيوعًا. يتميز كوع التيتانيوم بجدار داخلي أملس ومقاومة تدفق صغيرة للوسط الساخن، ويقاوم الأحماض والقلويات، وله عمر خدمة طويل ومريح في التركيب، لذلك فهو يستخدم على نطاق واسع في المعالجة الكيميائية، والبترول، والصناعات الخفيفة والثقيلة، والطاقة الكهربائية، والفضاء، وبناء السفن وغيرها من الهندسة الأساسية. يتم دفع هذا التركيب وبثقه في Gr2 و Gr7 و Gr12 للاتصال بأنبوب تيتانيوم سلس أو ملحوم.
المواصفات الفنية
| اسم المنتج | كوع تيتانيوم، زاوية 90 درجة |
| المادة | TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12 |
| المعيار | ASME B16.9, ASME B363, ASTM B337 / B338 |
| القطر الخارجي | 1/8 بوصة إلى 48 بوصة |
| سمك الجدار | Sch5s إلى Sch160 |
| النوع | سلس أو ملحوم |
| التقنية | دفع، بثق |
| التطبيق | توصيل تجهيزات الأنابيب |
| الاختبار | الأبعاد، الشد، UT، PT، التركيب الكيميائي، الهيدروستاتيكي، التيار الدوامي، الإشعاعي، السماكة، PMI |
| اختبار طرف ثالث | متاح |
الحد الأدنى للخصائص الميكانيكية حسب الدرجة
| الدرجة | قوة الشد (MPa) | قوة الخضوع (MPa) | الاستطالة (%) |
| الدرجة 1 | 240 | 138 | 24 |
| الدرجة 2 | 345 | 275 | 20 |
| الدرجة 7 | 345 | 275 | 20 |
| الدرجة 12 | 483 | 345 | 18 |
أبعاد كوع تيتانيوم بزاوية 90 درجة (أحجام مختارة)
| NPS | القطر الخارجي (مم) | المركز إلى الوجه (مم) | جدار Sch10S (مم) | جدار Sch40S (مم) |
| 1/2 بوصة | 21.34 | 38.10 | 2.11 | 2.77 |
| 1 بوصة | 33.40 | 38.10 | 2.77 | 3.38 |
| 2 بوصة | 60.33 | 76.20 | 2.77 | 3.91 |
| 3 بوصة | 88.90 | 114.30 | 3.05 | 5.49 |
| 4 بوصة | 114.30 | 152.40 | 3.05 | 6.02 |
| 6 بوصة | 168.28 | 228.60 | 3.40 | 7.11 |
| 8 بوصة | 219.08 | 304.80 | 3.76 | 8.18 |
فحص الجودة
يتم فحص كل كوع تيتانيوم عن طريق فحص الأبعاد، واختبار الشد، واختبار الموجات فوق الصوتية (UT)، واختبار الاختراق (PT)، وفحص التركيب الكيميائي، والاختبار الهيدروستاتيكي، وفحص التيار الدوامي، وفحص الإشعاع، وفحص السماكة، وفحص PMI قبل الشحن.

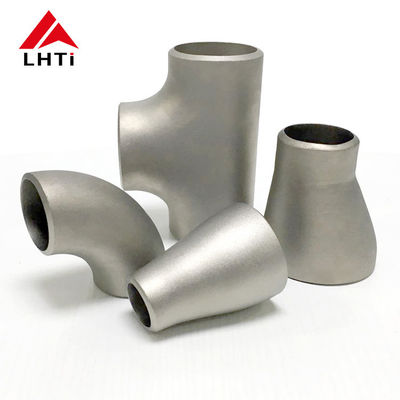

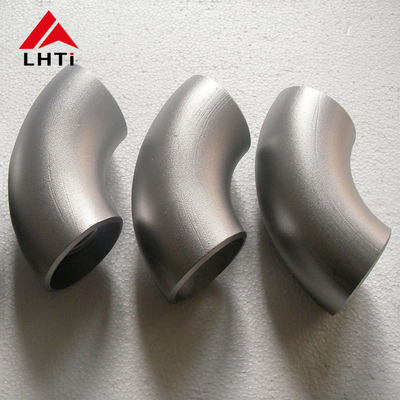

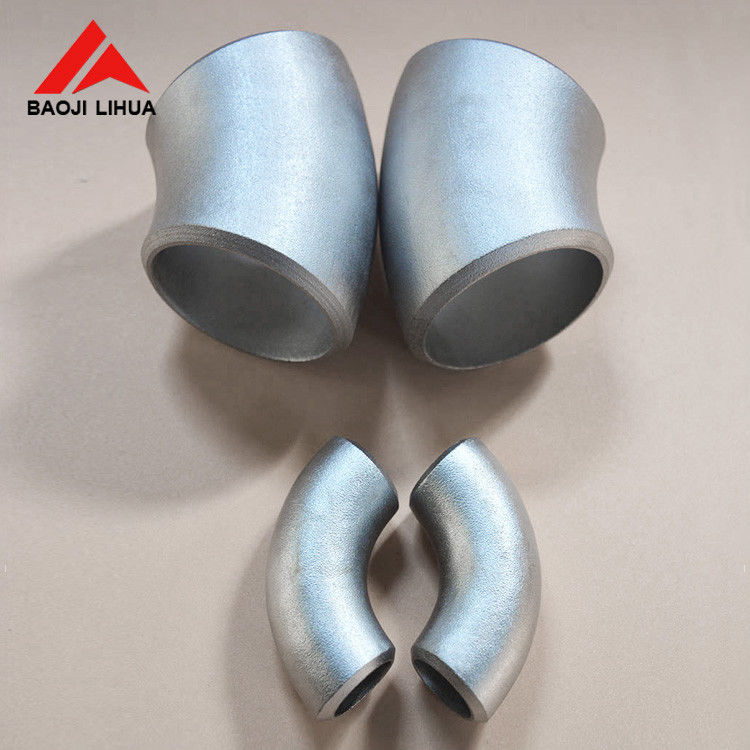

صور المنتج
التطبيقات
أنابيب المواد الكيميائية والبترولية، ومحطات الطاقة الكهربائية، وأنظمة الفضاء وبناء السفن، وتوصيلات الأنابيب الصناعية العامة حيث يلزم تغيير اتجاه بزاوية 90 درجة خفيف ومقاوم للتآكل. يمكن إنتاج الأحجام وجداول الجدران ودرجات المواد وفقًا للرسم أو المواصفات القياسية.
