| مكان المنشأ: | BaoJi Shaanxi الصين |
|---|---|
| اسم العلامة التجارية: | LHTI |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | LH-01 |
| الحد الأدنى لكمية: | إذا كان في المخزون ، عينة متاحة ؛ إذا لم يكن في المخزن ، 200 كلغ من كل حجم |
| الأسعار: | US dollar $23.5/kg--US dollar $35.9./kg |

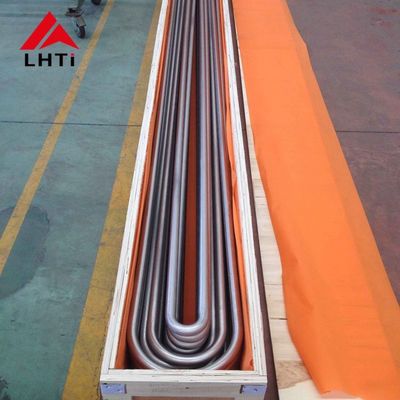

| تفاصيل التغليف: | كل أنبوب بأكياس حماية البيئة ، الخارج عبارة عن صندوق خشب رقائقي قياسي |
| وقت التسليم: | 15-20 يوم عمل |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، Paypal.etc |
| القدرة على العرض: | 5 طن شهريا |
| اساسي: | ASTM B338 | صف دراسي: | Gr2 Gr7 Gr12 |
|---|---|---|---|
| التطوير التنظيمي: | 12.7 مم 15.2 مم 17.8 مم 19 مم 25.4 مم 38.1 مم | سمك الحائط: | 1.0mm / 1.2mm أو حسب الطلب |
| يكتب: | أنبوب يو | نقاء: | 99.5٪ كحد أدنى |
| طول: | 16 مترا كحد أقصى | سطح: | سطح التخليل |
| طلب: | مبادل حراري | وقت الإنتاج: | 15 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون إلخ | الكلمات الدالة: | أنبوب غير ملحوم من التيتانيوم |
| تسليط الضوء: | أنبوب U غير ملحوم من التيتانيوم Gr2,أنبوب U غير ملحوم ASME SB338,أنبوب تخليل التيتانيوم على شكل حرف U. |
||

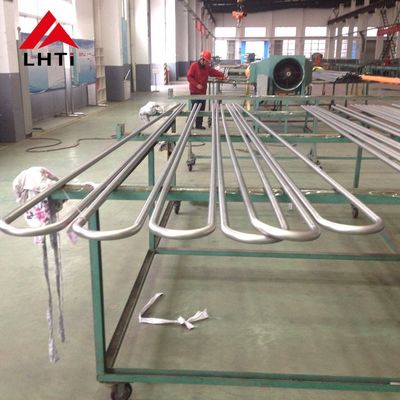

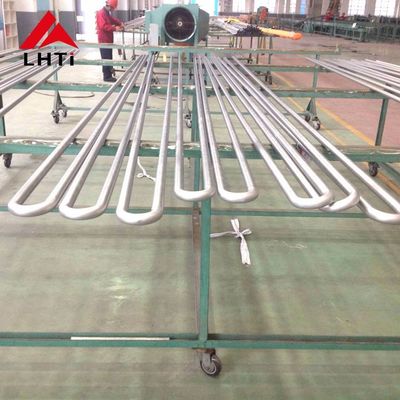

التيتانيوم Gr2 أنبوب سلس U ASME SB338
يتم استخدام أنابيب التيتانيوم U بشكل متزايد في مناسبات مختلفة.منتج طحن التيتانيوم الشائع هو أنبوب التيتانيوم.نظرًا لمقاومته الفائقة للتآكل ونسبة وزن القوة ، يتم استخدام أنبوب التيتانيوم U في العديد من المنتجات.أدى تطوير العديد من السبائك المختلفة إلى توسيع تطبيق التيتانيوم في الصناعة والمعالجة الكيميائية وتوليد الطاقة.
| اساسي | ASTM B338 ، ASME SB338 |
| الدرجة العادية | الصف 1 الصف 2 |
| القطر الخارجي | 12.7 مم 15 مم 17 مم 19 مم 25.4 مم 31 مم إلخ. |
| سمك الحائط | 0.9 مم / 1.0 مم / 1.2 مم / 1.5 مم |
| طول | 3000-6000 مم أو أطوال اقتصادية أخرى |
| إنهاء | مصقول ، AP (صلب ومخلل) ، BA (لامع وملدن) ، MF |
| استمارة | أنبوب التيتانيوم المستقيم ، أنبوب التيتانيوم الملفوف |
| يكتب | سلس ، المتفجرات من مخلفات الحرب ، EFW ، ملحومة ، ملفقة |
| نهاية | نهاية بسيطة ، نهاية مشطوفة ، مداس |
| العلامات | قياسي ، درجة ، OD ، سمك ، طول ، رقم الحرارة (أو حسب طلب الزبون.) |
| طلب | أنبوب الزيت ، أنبوب الغاز ، أنبوب السوائل ، الغلاية والمبادل الحراري |
| خدمة القيمة المضافة |
السحب والتوسيع حسب الحجم والطول المطلوب ، البولندية (الكهربائية والتجارية) الملدنة والمخللة الانحناء والتصنيع الخ. |
| شهادة اختبار | شهادة اختبار المطحنة EN 10204 / 3.1 ، تقرير TPI ، EN10204 / 3.2 |
احتياطات لمعالجة أنابيب التيتانيوم:
لفائف شريط التيتانيوم - تشكيل الحز - اللحام - التشكيل والتحجيم - المعالجة الحرارية - الاستقامة - اختبار التيار الدوامي والموجات فوق الصوتية - اختبار إحكام الهواء - الأنابيب الملحومة النهائية
أثناء عملية التشوه ، سيقلل أنبوب التيتانيوم تدريجياً الجدار والقطر مع دوران وتغذية مطحنة الدرفلة.لا يمكن الحصول على حجم الأنبوب الذي تتطلبه العملية إلا بعد 5 ~ 10 دحرجة وإنهاء في مسار دحرجة واحد.يمكن لماكينة درفلة الأنابيب على البارد أن تقوم بتخفيض القطر الكبير وتقليل الجدار ، لكن دقة الأبعاد منخفضة بعد الدرفلة ، ونهاية الأنبوب عرضة للتشقق ، التقعر غير المستوي المحدب والظواهر الأخرى.يمكن حل ظاهرة التكسير بشكل أساسي عن طريق الطحن والتسوية قبل معالجة الأنابيب الفارغة ؛بالنسبة لنهاية الأنبوب غير المستوية ، على غرار ظاهرة "فم السمكة" ، يلزم معالجة الرأس المسطح في عملية المعالجة اللاحقة ، وإلا فإنه سيتسبب في حادث انسداد السدادة.لذلك ، تحلل هذه الورقة من جوانب العملية والأدوات والمعدات ، من أجل معرفة أسباب محدب مقعرة غير متساوية لنهاية الأنبوب واتخاذ تدابير فعالة لحلها.
معلومات مفصلة
مواد:Gr1، Gr2
اساسي:ASTM B338
بحجم:OD9.52mm / 12.7mm / 15.9mm / 19mm / 21.7mm / 25.4mm / 32mm / 33.4mm / 38mm / 45mm إلخ ، WT0.5-3.0mm ، L Max 12000mm
تحمل سمك الجدار:+/- 10٪
طول التسامح:+ 3.2 مم
يكتب:ملحومة / سلس
سطح:تلميع ، تخليل
التركيب الكيميائي (بالوزن٪)
| ASTM No. | Fe ماكس | يا ماكس | N ماكس | سي ماكس | H ماكس | PD | ال | بال |
| الصف 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | تي |
| الصف 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | تي |
الخصائص الفيزيائية (دقيقة)
| درجة ASTM | تكوين سبيكة | قوة الشد | قوة الغلة | استطالة دقيقة | ||
| ksi | الآلام والكروب الذهنية | ksi | الآلام والكروب الذهنية | |||
| الصف 1 | Ti غير مسبوق ("نقي") 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| الصف 2 | Ti غير مخلوط ("نقي") 50A -CP2 | 58 | 400 | 40 | 275 | 25 |
صور مفصلة:

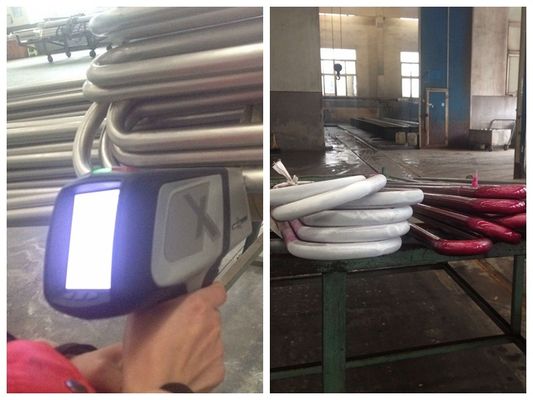

اختبار أنابيب U: اختبار PMI + Penetrant
فحوصات جودة أنابيب التيتانيوم:
UT ، PT ، اختبار Hydrodtatic ، فحص إيدي الحالي ، فحص التركيب الكيميائي ، فحص الأبعاد ،
اختبار الشد ، الفحص الإشعاعي ، فحص السماكة ، فحص PMI
أنابيب التيتانيوم / أنابيب التيتانيوم المستخدمة في المبادل الحراري:
