| اسم العلامة التجارية: | LIHUA |
| رقم الطراز: | LH-WN |
| الـ MOQ: | 5 قطع |
| السعر: | US dollar $25/pc--US dollar $85/pc |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| قدرة الإمداد: | 50000 قطعة شهريا |

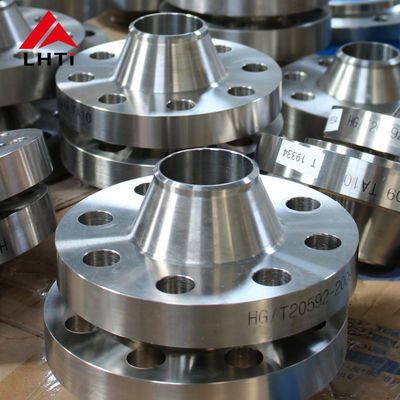

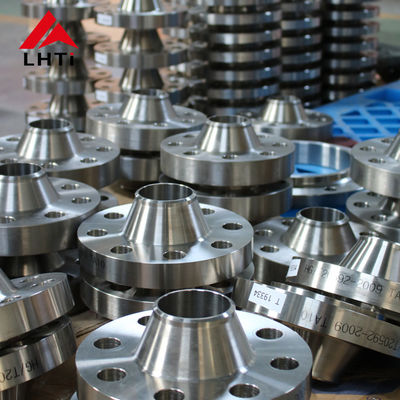

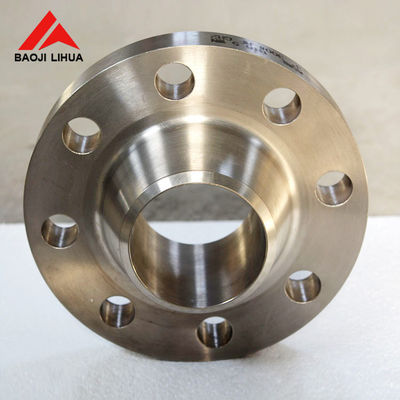

ارتفاع ضغط WN RF التيتانيوم وجه مسطح لحام الرقبة شفة 6 "للصناعات الكيماوية سطح مصقول
شفة من التيتانيوم برقبة ملحومة
حواف رقبة اللحام بالتيتانيوم مناسبة لخطوط الأنابيب ذات التقلبات الكبيرة في الضغط أو درجة الحرارة أو خطوط الأنابيب ذات درجات الحرارة المرتفعة والضغط العالي ودرجة الحرارة المنخفضة ، وتستخدم أيضًا لخطوط الأنابيب التي تنقل الوسائط باهظة الثمن والقابلة للاشتعال والانفجار.شفة عنق التيتانيوم الملحومة ليس من السهل تشويهها وإغلاقها جيدًا واستخدامها على نطاق واسع.
مواد:Gr1، Gr2، Gr5، Gr7، Gr12
اساسي:ANSI B16.5 و ASME B16.5 و EN1092-1 و JIS B2220 و DIN2627-2628
بحجم:1/2 "~ 30" NB ، NPS 1/2 - NPS 24 (DN 10 - 2000).
Clase الضغط: PN0.25 ~ 32Mpa / (DIN) PN6، PN10، PN16، PN25 على الرغم من PN250 / 150LB، 250LB، 300LB، 400 LB، 500LB، 600 LB، 900LB، 1500LB، 2500LB.
سطح الختم:RF ، FF ، TG ، RJ إلخ.
تقنية:ضفدع وآلة التصنيع باستخدام الحاسب الآلي
| شفة من التيتانيوم برقبة ملحومةفئة 150 | ||||||||||
| اسم.يضخ بحجم | شفة ديا. | شفة سميكة | المحور ديا.في الاساس | أثار وجه ضياء. | المحور ديا.في ويلد بوينت | رقم. من ثقوب | ضياء. من البراغي | ضياء.ل دائرة بولت | تجويف ضياء. | طول من خلال المحور |
| 1/2 | 3-1 / 2 | 7/16 | 1-3 / 16 | 1-3 / 8 | 0.84 | 4 | 1/2 | 2-3 / 8 | 0.62 | 1-7 / 8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 1.05 | 4 | 1/2 | 2-3 / 4 | 0.82 | 2-1 / 16 |
| 1 | 4-1 / 4 | 9/16 | 1-15 / 16 | 2 | 1.32 | 4 | 1/2 | 3-1 / 8 | 1.05 | 2-3 / 16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 1.66 | 4 | 1/2 | 3-1 / 2 | 1.38 | 2-1 / 4 |
| 1-1 / 2 | 5 | 11/16 | 2-9 / 16 | 2-7 / 8 | 1.90 | 4 | 1/2 | 3-7 / 8 | 1.61 | 2-7 / 16 |
| 2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 2.38 | 4 | 5/8 | 4-3 / 4 | 2.07 | 2-1 / 2 |
| 2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 2.88 | 4 | 5/8 | 5-1 / 2 | 2.47 | 2-3 / 4 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3 / 4 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13 / 16 |
| 4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | 4.50 | 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | 5.56 | 8 | 3/4 | 8-1 / 2 | 5.05 | 3-1 / 2 |
| 6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | 6.63 | 8 | 3/4 | 9-1 / 2 | 6.07 | 3-1 / 2 |
| 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | 8.63 | 8 | 3/4 | 11-3 / 4 | 7.98 | 4 |
| 10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 10.75 | 12 | 7/8 | 14-1 / 4 | 10.02 | 4 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
| 14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 14.00 | 12 | 1 | 18-3 / 4 | 13.25 | 5 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16.00 | 16 | 1 | 21-1 / 4 | 15.25 | 5 |
| 18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 18.00 | 16 | 1-1 / 8 | 22-3 / 4 | 17.25 | 5-1 / 2 |
| 20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20.00 | 20 | 1-1 / 8 | 25 | 19.25 | 5-11 / 16 |
| 24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 24.00 | 20 | 1-1 / 4 | 29-1 / 2 | 23.25 | 6 |
صور مفصلة
التطبيقات
عملية الإنتاج
مصنعنا
مخزون
كل الاختبارات
الاختبار البصري (VT)
اختبار الموجات فوق الصوتية (UT)
اختبار التصوير الشعاعي (RT)
اختبار الجسيمات المغناطيسية (MT)
اختبار الاختراق / اختراق الصبغة (PT)
اختبار إيدي الحالي (ET)
انبعاث صوتي (AE)
فحص الجودة
التعبئة والتغليف
