| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | الة النفخ |
| الـ MOQ: | 100 كجم |
| السعر: | $20--$29/pcs |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| قدرة الإمداد: | 5 طن في الشهر |

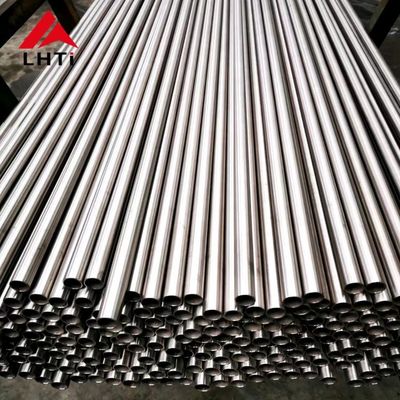

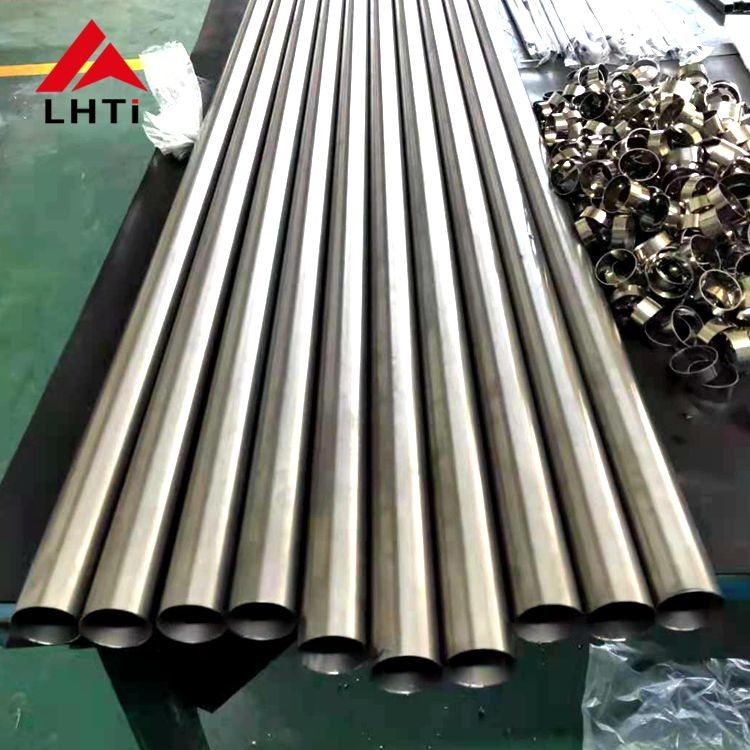

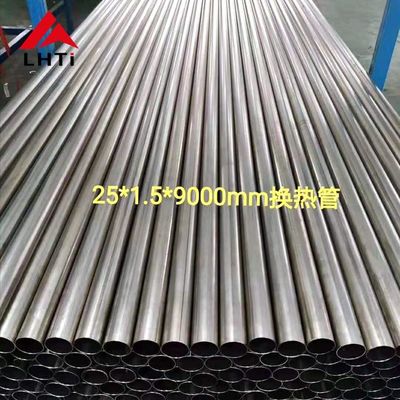

أنبوب التيتانيوم OD25.4mm OD32mm ASTM B338 للمبادل الحراري
1.المتطلبات الفنية لأنبوب التيتانيوم
| صف دراسي | ن(٪) | ج (٪) | ح (٪) | Fe (٪) | س (٪) | تي | أخرى ، بحد أقصى |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | بال | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | بال | ≤0.4 |
| صف دراسي | قوة الشد (دقيقة) | قوة Yeild (تعويض 0.2٪)) | استطالة(٪) | ||||
| ksi | الآلام والكروب الذهنية | دقيقة | الأعلى | ||||
| Ksi | الآلام والكروب الذهنية | Ksi | الآلام والكروب الذهنية | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| اسم المنتج | أنبوب مبادل حراري من التيتانيوم/يضخ |
| مواد | التيتانيوم (Gr2) |
| شهادة | ISO9001: 2015 ، توفالو ، EN10204.3.1 |
| اساسي | ASTM B338 |
| بحجم |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm أو حسب متطلبات الزبون. |
| التقنيات | توالت |
| حالة | صلب (م) |
| يكتب |
أنبوب التيتانيوم غير الملحوم للمبادل الحراري ،أنبوب عادم التيتانيوم للسيارات ، أنبوب لفائف التيتانيوم أنبوب التيتانيوم الملحوم، |
| طلب |
1) مصنع الطاقة والكيماويات 2) مكونات السيارات 3) الرياضة 4) التآكل البحري |
| سطح |
التخليل الحمضي ، سطح مخرطة CNC. |
2. تطبيق أنبوب مبادل الحرارة
3. مواصفة أنابيب سبائك التيتانيوم
| العنصر | قيمة | العنصر | قيمة |
| مكان المنشأ | الصين | خدمة المعالجة | الثني واللحام وفك اللف والقطع واللكم |
| اسم العلامة التجارية | البيتيتان | اسم المنتج | أنبوب التيتانيوم |
| مواد | التيتانيوم Gr1 / 2/3/4/5/9/18/21/22 | الشهادات | IS09001 ، DNV ، PED |
| القطر الخارجي | 5 مم -270 مم | اللون | لون التيتانيوم الأصلي |
| طول | <13000 مم | يعالج | تقليل البرد |
| اساسي | ASTM B337 / ASTMB338 | موك | 10 كجم |
| طلب | صناعي | ميزة | عالية القوة منخفضة الكثافة التيتانيوم |
| تقنية | سلس | طَرد | حقيبة خشبية |
| سمك الحائط | 0.4-7 ملم | خارج القطر | 3-108 ملم |
4.عملية إنتاج أنبوب التيتانيوم
5. تفاصيل الصورة في ورشة العمل
|
مواد صف دراسي |
حالة | يعالج | OD (مم) | سمك الجدار (مم) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
صلب (م) |
المدرفلة على البارد | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - |
| ﹥ 15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| 20-30 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| 30-40 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | |||
| 40-50 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||||
| 50-60 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | |||
| 60-80 | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | |||
| ملحومة | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| 19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
| 25 ، 27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 31،32،33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
| 50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| 63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| ملحومة المدرفلة | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||
| ﹥ 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| ﹥ 15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥ 20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥ 25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ملاحظة: تشير "○" إلى المواصفات التي يمكن إنتاجها | |||||||||||||||
أنبوب التيتانيوم ASTM B338
تستخدم:مبادل حراري ومكثف وأوعية ضغط مختلفة
سمك الجدار: 0.5 مم إلى 4.5 مم
الطول: 3000 مم / 6000 مم وأطول إلى 9000 مم
الأقطار الخارجية: من 10 مم إلى 114 مم
تحمل سمك الجدار: +/- 10٪
طول التسامح: + 3.2mm
6. اختبار ASME SB388 على النحو التالي
نحن نقدم الاختبارات التالية لأنابيب Ti غير الملحومة والملحومة
| التركيب الكيميائي | الفحص البصري | اختبار بالموجات فوق الصوتية | الاختبار الحالي |
| اختبار التسطيح | اختبار التسطيح | اختبار هوائي | اختبار الهيدروستاتيكي |
| الشد | أَثْمَر | صلابة | استطالة |
7. لا تتردد في الاتصال بمورد أنبوب سبائك التيتانيوم
