| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | WN |
| الـ MOQ: | حاسب شخصي 1 |
| سعر: | $15.5-75.5 / pc |
| شروط الدفع: | خطاب الاعتماد، T/T، D/P، D/A، ويسترن يونيون |
| قدرة الإمداد: | 1000000 قطعة شهريا |

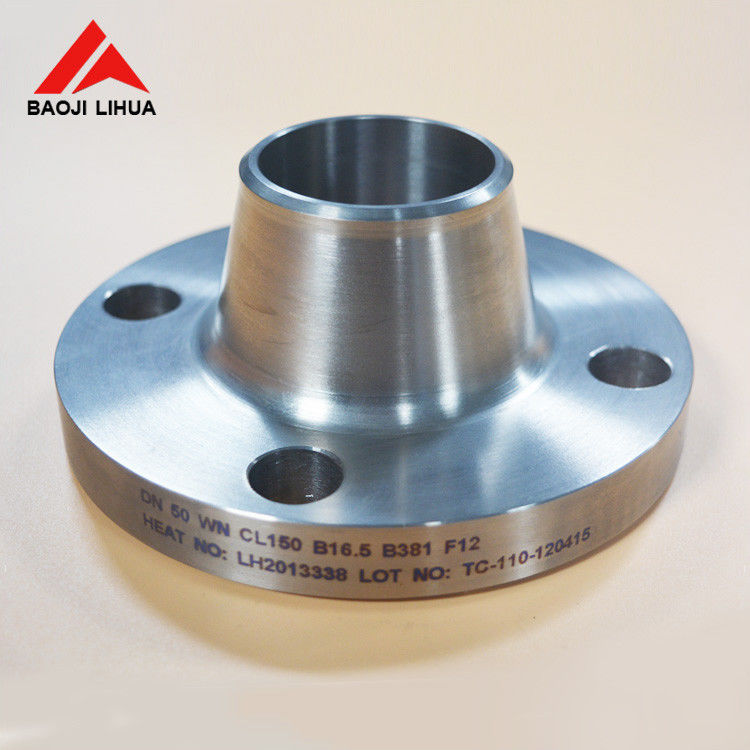

شريحة عنق ملحومة من التيتانيوم Gr2 WNRF ANSI B16.5
تحتوي شريحة العنق الملحومة على عنق مدبب وتُلحم باللحام بالصهر مع الأنبوب، مما يجعل الوصلة أقوى وأقل عرضة للتشوه من الوصلة الملحومة المسطحة. يواجه عنقا شريحة العنق الملحومة بعضهما البعض وتُلحم الأطراف المتصلة بفوهة المعدات أو نهاية الأنبوب. نظرًا لأن العنق يعزز المحور وينقل الإجهاد بعيدًا عن وجه الشريحة، يتم عادةً اختيار شريحة عنق ملحومة من التيتانيوم للخطوط والمعدات التي تعمل بضغط أعلى أو في نطاق درجة حرارة واسع. يتم تشكيل شرائح WN الخاصة بنا من التيتانيوم Gr2 وتصنيعها بوجه مرتفع وفقًا لمعيار ANSI B16.5، مما يحافظ على وجه الوصلة بعيدًا عن تشوه حرارة اللحام.
المواصفات الفنية
| النوع | WN، شريحة عنق ملحومة |
| المادة | تيتانيوم Gr2 (متوفر أيضًا في Gr1، Gr5، Gr7، Gr12) |
| المعيار | ANSI / ASME / ASTM B16.5، ASTM B381 |
| الحجم | 1/2 بوصة إلى 36 بوصة (DN15 إلى DN900) |
| فئة الضغط | CL150، CL300، CL600، CL900، CL1500، CL2500 |
| وجه الختم | وجه مرتفع (RF)، FF، RTJ |
| التوصيل | عنق ملحوم بالصهر |
| اختبار الجودة | UT، PT، PMI وتقرير اختبار المواد EN 10204 3.1 |
| اختبار طرف ثالث | TUV، SGS، BV |
التركيب الكيميائي للتيتانيوم Gr2 (%)
| الدرجة | Ti دقيقة | C كحد أقصى | Fe كحد أقصى | H كحد أقصى | N كحد أقصى | O كحد أقصى |
| Gr 2 | 99.2 | 0.10 | 0.30 | 0.015 | 0.03 | 0.25 |
الخصائص الميكانيكية للتيتانيوم Gr2
| الخاصية | القيمة |
| الكثافة | 4.5 جم/سم3 |
| نقطة الانصهار | 1665 درجة مئوية (3030 درجة فهرنهايت) |
| مقاومة الشد | 49900 رطل/بوصة مربعة (344 ميجا باسكال) |
| مقاومة الخضوع (إزاحة 0.2%) | 39900 رطل/بوصة مربعة (275 ميجا باسكال) |
| الاستطالة | 20 % |
الدرجات المكافئة للتيتانيوم Gr2
| المادة | رقم المادة (Werkstoff No.) | UNS |
| تيتانيوم Gr 2 | 3.7035 | R50400 |

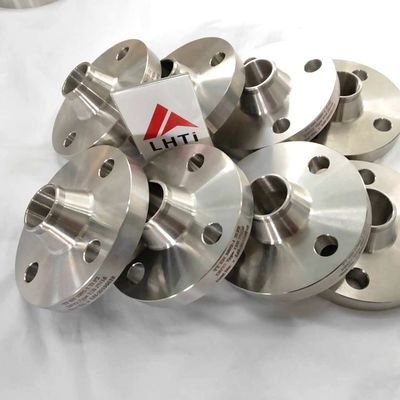

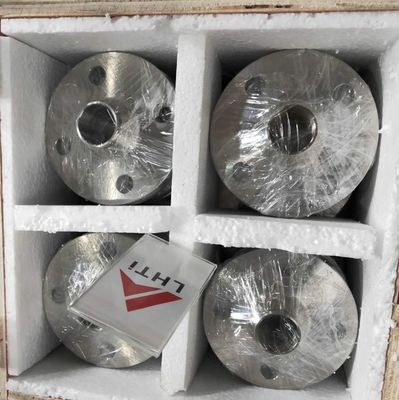

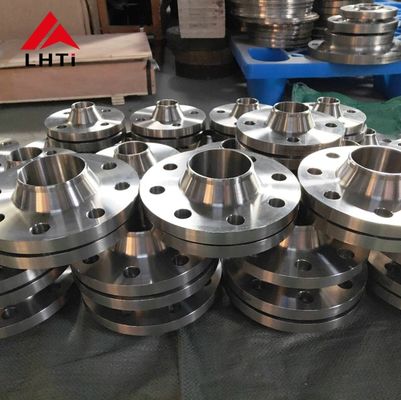

صور المنتج
التطبيقات والخدمة
تُستخدم شرائح العنق الملحومة بشكل شائع في الخطوط والمعدات التي تعمل فوق 2.0 ميجا باسكال (فئة 150 / PN20)، وفي خطوط الأنابيب ذات درجات الحرارة المتقلبة أو العالية، وفي الخطوط التي تحمل وسائط باهظة الثمن أو قابلة للاشتعال أو يصعب إغلاقها. تشمل الاستخدامات النموذجية فوهات الغلايات وأوعية الضغط، وأنابيب المعالجة البترولية والكيميائية، وبناء السفن، والمعادن، وتجهيز الأغذية، وتوصيلات الأنابيب العامة عالية الضغط. نظرًا لأن التيتانيوم يقاوم الكلوريدات ومياه البحر، فإن هذه الشرائح مناسبة أيضًا لخدمات تحلية المياه والخدمات البحرية والكيميائية. يمكن توفير الأحجام وفئات الضغط وأوجه الختم وأبعاد العنق وفقًا للرسم أو للمعيار المطلوب.
