| اسم العلامة التجارية: | LIHUA |
| رقم الطراز: | LH-SO |
| الـ MOQ: | 5 قطع |
| سعر: | US dollar $25/pc--US dollar $85/pc |
| شروط الدفع: | ل / c، / تي تي، ويسترن يونيون |
| قدرة الإمداد: | 5000 جهاز كمبيوتر لكل شهر |
شفة انزلاقية من التيتانيوم Gr2 Gr12 RF مصقولة
هذه الشفة الانزلاقية من التيتانيوم هي شفة ذات وجه مرتفع (SO RF) بسطح مصقول، مصنعة ومُشغلة آليًا من التيتانيوم بدرجتي Gr2 و Gr12. يسمح التصميم الانزلاقي بانزلاق الأنبوب عبر التجويف بحيث يمكن وضع الشفة ولحامها بالأنبوب، مما يجعلها خيارًا عمليًا لأنابيب الضغط المنخفض حيث يكون المحاذاة سهلة والوصول للحام جيد. يجمع التيتانيوم بين الوزن الخفيف والقوة العالية ومقاومة التآكل الممتازة، لذلك تُستخدم الشفة على نطاق واسع في الصناعة الكيميائية وفي الخدمات المسببة للتآكل والبحرية الأخرى حيث يصدأ الفولاذ الكربوني. تتراوح الأحجام من 1/2 بوصة إلى 80 بوصة (DN10 إلى DN3600) بفئات ضغط من الفئة 150 إلى 2500.
المواصفات الفنية
| المنتج | شفة انزلاقية من التيتانيوم (شفة SO) |
| المعيار | ANSI / ASME B16.5, EN1092-1, JIS B2220, DIN 2627-2628 |
| المادة | Gr2, Gr12 (أيضًا Gr1, Gr5, Gr7, Gr9) |
| الحجم | 1/2 بوصة إلى 80 بوصة (DN10 إلى DN3600) |
| فئة الضغط | الفئة 150 إلى 2500؛ DIN PN6 إلى PN250 |
| سطح الختم | RF, FF, TG, RJ |
| السطح | مصقول |
| التقنية | مصنعة ومُشغلة آليًا |
| الفحص | اختبار بالموجات فوق الصوتية وتقرير اختبار المواد EN 10204 3.1 |
الخيارات المتاحة
| البند | النطاق |
| الحجم الاسمي | 1/2 بوصة إلى 80 بوصة (DN10 إلى DN3600) |
| فئة الضغط | الفئة 150, 300, 600, 900, 1500, 2500 |
| درجة المادة | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
| وجه الختم | RF, FF, TG, RJ |
| تشطيب السطح | مصقول, مُشغل آليًا |
أبعاد الشفة، الفئة 150 (أحجام مختارة، بوصة)
| الحجم الاسمي للأنبوب | قطر الشفة | سمك الشفة | قطر الوجه المرتفع | عدد البراغي | دائرة البراغي |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 2-3/8 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 3-1/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 4-3/4 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 7-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 11-3/4 |

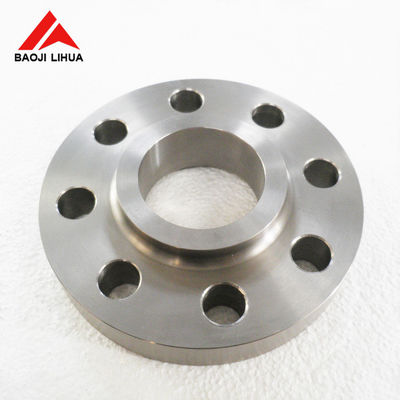

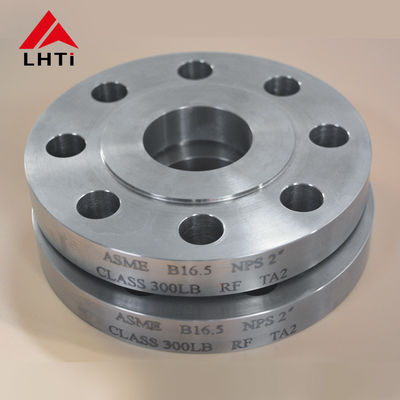

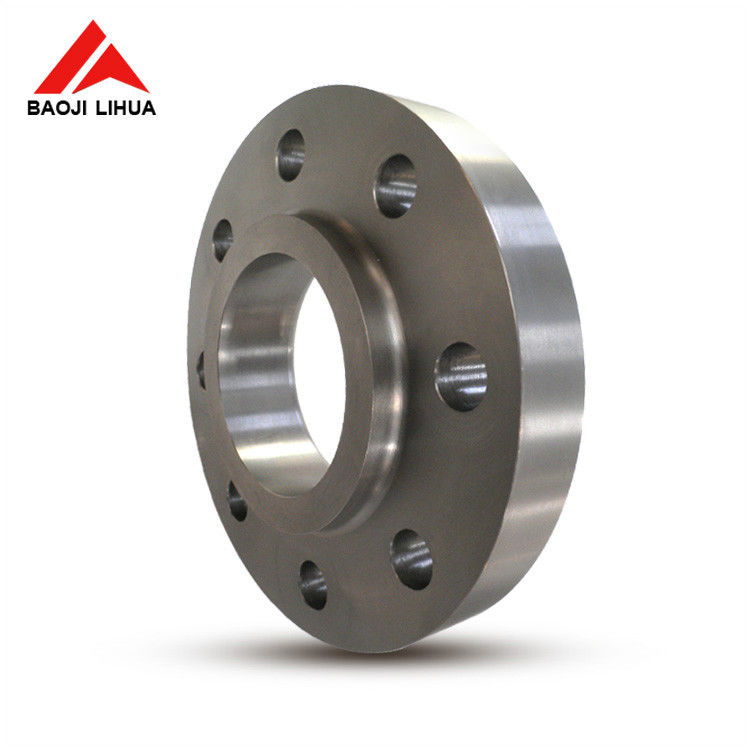

صور المنتج
التطبيقات
تُستخدم الشفة لربط الأنابيب والصمامات والمعدات في الخدمات المسببة للتآكل. تشمل الاستخدامات النموذجية خطوط وأوعية المعالجة الكيميائية، والمبادلات الحرارية، ومحطات تحلية المياه ومعالجتها، وأنابيب البحرية، وأنابيب الصناعة العامة حيث تكون الشفة خفيفة وقوية ومقاومة للصدأ مطلوبة. نظرًا لأن التيتانيوم غير مغناطيسي ومقاوم لمياه البحر والعديد من الأحماض، فإن الشفة مناسبة أيضًا للتركيبات البحرية والساحلية. يمكن إنتاج الأحجام وفئات الضغط والدرجات وأوجه الختم وفقًا لرسم العميل، ويتم توفير تقرير اختبار المواد EN 10204 3.1 مع اختبار بالموجات فوق الصوتية عند الطلب.
