| اسم العلامة التجارية: | LHTI |
| رقم الطراز: | LH-32 |
| الـ MOQ: | 5 قطعة |
| السعر: | US dollar $180/pc-US dollar $300/pc |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، باي بال ، إلخ |
| قدرة الإمداد: | 500 قطعة في الأسبوع |

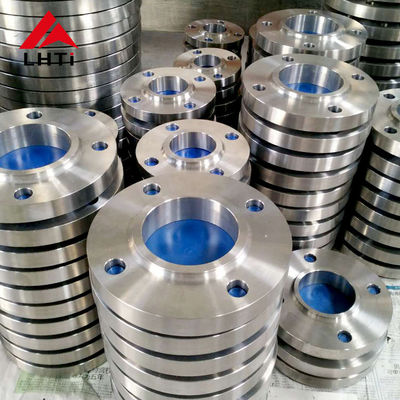

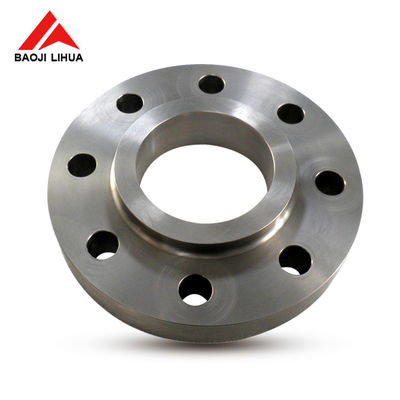

ANSI B16.5 Gr2 WN RF لحام الرقبة شفة التيتانيوم
رسم شفة التيتانيوم WN
| منتجات | ASME B 16.5 Ti gr2 التيتانيوم SO شفة صناعة النفط والغاز وشفة الزيت |
| الصف المادي | Gr2، (Gr7، GR12) |
| شهادة | ISO9001: 2008 ، EN10204.3.1 |
| اساسي | ANSI B16.5.0 تحديثوASME B16.5وASME B16.47 ، |
| بحجم | 1/2 "~ 24" |
| فئة الضغط | 150 رطل ، 300 رطل ، 600 رطل ، 900 رطل ، 1500 رطل ، 2500 رطل |
| تقنية | مزورة وتشكيله باستخدام الحاسب الآلي |
| يكتب | WN |
| سطح شفة | FF ، RF ، TG ، RJ ، MFM إلخ |
| شفة انزلاقية من التيتانيوم فئة 150 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| نوم. يضخ بحجم |
شفة ضياء. |
شفة سميك |
المحور ديا.في الاساس | نشأ وجه ضياء. |
رقم. من ثقوب |
ضياء. ل البراغي |
ضياء.من دائرة بولت | تجويف ضياء. |
طول من خلال المحور |
| 1/2 | 3-1 / 2 | 7/16 | 1-3 / 16 | 1-3 / 8 | 4 | 1/2 | 2-3 / 8 | 0.88 | 5/8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 4 | 1/2 | 2-3 / 4 | 1.09 | 5/8 |
| 1 | 4-1 / 4 | 9/16 | 1-15 / 16 | 2 | 4 | 1/2 | 3-1 / 8 | 1.36 | 11/16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 | 1.70 | 13/16 |
| 1-1 / 2 | 5 | 11/16 | 2-9 / 16 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 4 | 5/8 | 4-3 / 4 | 2.44 | 1 |
| 2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 4 | 5/8 | 5-1 / 2 | 2.94 | 1-1 / 8 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3 / 16 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | 8 | 5/8 | 7 | 4.07 | 1-1 / 4 |
| 4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | 8 | 5/8 | 7-1 / 2 | 4.57 | 1-5 / 16 |
| 5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | 8 | 3/4 | 8-1 / 2 | 5.66 | 1-7 / 16 |
| 6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 | 6.72 | 1-9 / 16 |
| 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | 8 | 3/4 | 11-3 / 4 | 8.72 | 1-3 / 4 |
| 10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 12 | 7/8 | 14-1 / 4 | 10.88 | 1-15 / 16 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3 / 16 |
| 14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 12 | 1 | 18-3 / 4 | 14.14 | 2-1 / 4 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16 | 1 | 21-1 / 4 | 16.16 | 2-1 / 2 |
| 18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 16 | 1-1 / 8 | 22-3 / 4 | 18.18 | 2-11 / 16 |
| 20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20 | 1-1 / 8 | 25 | 20.20 | 2-7 / 8 |
| 24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 20 | 1-1 / 4 | 29-1 / 2 | 24.25 | 3-1 / 4 |

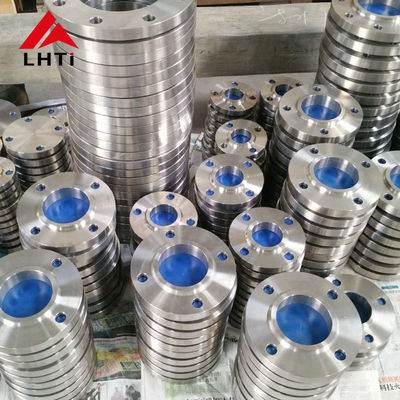

نوع آخر التيتانيوم شفة
جميع أنواع شفة التيتانيوم وفقًا لمواصفات ASME B16.5 ، بشكل أساسي شفة التيتانيوم الانزلاقية ، وشفة التيتانيوم العمياء ، وشفة عنق اللحام بالتيتانيوم ، وشفة وصلة اللفة التيتانيوم.المواد هي أساسا CP التيتانيوم.
المنتجات الأخرى ذات الصلة
--- مسامير عرافة التيتانيوم GR2 DIN933 وصامولة سداسية التيتانيوم DIN934
- تركيب أنابيب التيتانيوم النقي ، كوع التيتانيوم ، مخفض متحدة المركز إلخ
- سلس التيتانيوم / أنبوب لحام للصناعات الكيماوية
تسليم الطرود
أي استفسار فلا تتردد في الاتصال بنا.
