تفاصيل المنتج
مكان المنشأ: باوجي ، الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO9001,CE, API,etc
رقم الموديل: الشفاه اللحام الطويلة من التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 100 قطعة
الأسعار: as per your requirement
تفاصيل التغليف: جميع البضائع معبأة بمواد شحن بحرية أو مطلوبة من قبل المشتري
وقت التسليم: حوالي 7-14 يوما للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union
القدرة على العرض: 100-200 طن / طن شهريا
وجه الختم: |
الترددات اللاسلكية، FF، FM، M، RJ |
مسحوق أم لا: |
لا مسحوق |
الدرجة: |
Gr2 Gr7 Gr12 F2 F7 F12 |
الاستخدام: |
المواد الكيميائية |
درجة المواد: |
عادة التيتانيوم الصف 2 |
نوع الوجه شفة: |
الوجه المرتفع/ الوجه المسطح/ المفصل من نوع الحلقة |
المواصفات: |
مكتمل |
طريقة المعالجة: |
مزورة، آلة CNC |
تصنيف الضغط: |
150 رطل إلى 2500 رطل |
نطاق الحرارة: |
-250 درجة فهرنهايت إلى 800 درجة فهرنهايت |
اختبار التجمع الوطني الديمقراطي: |
يوتا |
سلعة: |
شفرة لحام مسطحة / شفرة لوحة لحام |
أنواع: |
لحام الرقبة ، الزلاجة ، العمى ، الحامض المقبس ، مفصل الحلق ، الخيوط ، العمى للنظارات ، الخ |
طريقة الإنتاج: |
مزورة، مزورة بالقالب |
شفة التي تواجه: |
RF ، FF ، RTJ |
وجه الختم: |
الترددات اللاسلكية، FF، FM، M، RJ |
مسحوق أم لا: |
لا مسحوق |
الدرجة: |
Gr2 Gr7 Gr12 F2 F7 F12 |
الاستخدام: |
المواد الكيميائية |
درجة المواد: |
عادة التيتانيوم الصف 2 |
نوع الوجه شفة: |
الوجه المرتفع/ الوجه المسطح/ المفصل من نوع الحلقة |
المواصفات: |
مكتمل |
طريقة المعالجة: |
مزورة، آلة CNC |
تصنيف الضغط: |
150 رطل إلى 2500 رطل |
نطاق الحرارة: |
-250 درجة فهرنهايت إلى 800 درجة فهرنهايت |
اختبار التجمع الوطني الديمقراطي: |
يوتا |
سلعة: |
شفرة لحام مسطحة / شفرة لوحة لحام |
أنواع: |
لحام الرقبة ، الزلاجة ، العمى ، الحامض المقبس ، مفصل الحلق ، الخيوط ، العمى للنظارات ، الخ |
طريقة الإنتاج: |
مزورة، مزورة بالقالب |
شفة التي تواجه: |
RF ، FF ، RTJ |

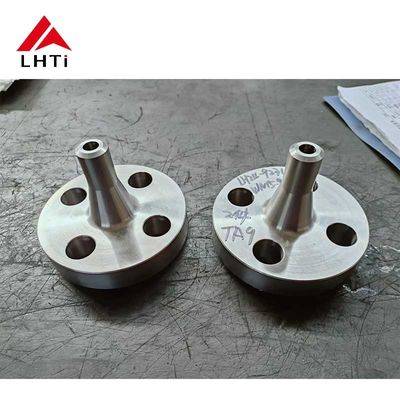

الصف ASTM B381 التيتانيوم 2 طويلا لحام رقبة فلنج (RFWN) هو عنصر حاسم في أنظمة الأنابيب الصناعية، والمعروفة بمقاومتها المتميزة للتآكل، والقوة، والموثوقية.على وجه التحديدالتيتانيوم الدرجة 2 هو سبيكة التيتانيوم النقية تجاريا التي تقدم أداء ممتاز في البيئات التآكلية للغاية مثل البحرية، المعالجة الكيميائية، والتطبيقات الفضائية.تصميم اللحام الطويل للشريط الرقبي (RFWN)، جنبا إلى جنب مع مادة التيتانيوم، يضمن أداء متفوق في الظروف الصعبة.
المواصفات الخاصة بالشرائح الطويلة للصيانة من التيتانيوم:
| المواصفات | ASTM B381 / ASME SB381 |
|---|---|
| المعيار | ANSI/ASME B16.5، B16.47 السلسلة A & B ، B16.48، BS4504 ، BS10 ، EN-1092 ، DIN ، ANSI Flanges ، ASME Flanges ، BS Flanges ، DIN Flanges ، EN Flanges ، GOST Flanges ، ASME/ANSI B16.5/16.36/16.47A/16.47B ، MSS SP44 ، ISO70051 ، JISB2220 ، BS1560-3.1، API7S-15 ، API7S-43 ، API605 ، EN1092 |
| نطاق الحجم | 1/2′′ (15NB) إلى 48′′ (1200NB) ، DN10 ~ DN5000 |
| فئة | 150 باوند، 300 باوند، 600 باوند، 900 باوند، 1500 باوند، 2500 باوند، معيار DIN ND-610، 16 ، 25 ، 40 ، الخ |
| نوع الاتصال / نوع وجه الجهاز | الوجه المرتفع (RF) ، المفصل من نوع الحلقة (RTJ) ، الوجه المسطح (FF) ، الذكور والإناث الكبار (LMF) ، الذكور والإناث الصغار (SMF) |
| معايير JIS | JIS B2220، JIS B2221، 5K، 10K، 16K، 20K، 30K، 40K، 63K |
| معايير DIN | DIN 2527 ، DIN 2566 ، DIN 2573 ، DIN 2576 ، DIN 2641 ، DIN 2642 ، DIN 2655 ، DIN 2656 ، DIN 2627 ، DIN 2628 ، DIN 2629 ، DIN 2631 ، DIN 2632 ، DIN 2633 ، DIN 2634 ، DIN 2635 ، DIN 2636 ، DIN 2637 ، DIN 2638 ، DIN 2673 |
| معايير BS | BS 4504، BS 1560، BS 10 |
| الممتلكات | الصف الثاني من التيتانيوم | الدرجة 5 من التيتانيوم | الدرجة 7 من التيتانيوم | فولاذ الكربون | الفولاذ المقاوم للصدأ |
|---|---|---|---|---|---|
| التكوين | 99٪ من التيتانيوم | 90 ٪ التيتانيوم، 6 ٪ الألومنيوم، 4 ٪ الفاناديوم | 90٪ التيتانيوم، 6٪ الألومنيوم، 2٪ البالاديوم | الحديد + الكربون | الحديد + الكروم (10-20٪) + النيكل |
| مقاومة التآكل | ممتاز (وخاصة في الكلوريدات، ومياه البحر) | ممتاز (مقاومة أفضل لدرجات الحرارة العالية) | ممتاز (مقاومة تآكل أعلى في البيئات الحمضية) | ضعيف (يتصدأ بسهولة في الرطوبة والأحماض) | ممتاز (ضد الأحماض المأكسة ، الكلوريدات) |
| قوة الشد | معتدلة | مرتفع (أقوى من الدرجة 2) | متوسط إلى مرتفع | معتدلة | عالية |
| مقاومة التعب | معتدلة | ممتاز | عالية | منخفضة | جيد |
| مقاومة الحرارة | معتدلة | عالية (مقاومة أفضل للحرارة) | عالية (مقاومة الأكسدة) | منخفضة | معتدلة |
| التطبيقات | البحرية، الكيميائية، الطبية | الطيران والفضاء، العسكرية، المعالجة الكيميائية | المعالجة الكيميائية (بيئات عدوانية) | الصناعة العامة، البناء | الكيمياء، معالجة الغذاء، الطب |
| المزايا | مقاومة التآكل ، قابلية اللحام | قوة، أداء عالية، مقاومة للحرارة | مقاومة التآكل المحسنة ، قابلية اللحام | فعالة من حيث التكلفة، قوة | المتانة، مقاومة للتآكل |
| التكلفة | باهظة الثمن | باهظة الثمن | باهظة الثمن | منخفضة | متوسط إلى مرتفع |
| الحجم بالانش | الحجم بالميلي | (أوتير ديا) | (فلانج ثيك) | محور OD | طوق الحامية OD | (آر إف ديا) | ارتفاع الترددات الراديوية | البيانات المشتركة | طول المحور | عدد المسامير | حجم المسامير UNC | طول مشبك الآلة | الطول الراديوي | حجم الثقب | مقياس ISO |
| أ | ب | ج | د | E | F | G | هـ | ||||||||
| نصف | 15 | 95 | 12.7 | 38 | 21.3 | 34.9 | 2 | 66.7 | حسب الحاجة | 4 | نصف | 55 | 65 | 5/8 | M14 |
| 3/4 | 20 | 115 | 14.3 | 48 | 26.7 | 42.9 | 2 | 82.6 | حسب الحاجة | 4 | 5/8 | 65 | 75 | 3/4 | الـ M16 |
| 1 | 25 | 125 | 15.9 | 54 | 33.4 | 50.8 | 2 | 88.9 | حسب الحاجة | 4 | 5/8 | 65 | 75 | 3/4 | الـ M16 |
| 1 1/4 | 32 | 135 | 17.5 | 64 | 42.2 | 63.5 | 2 | 98.4 | حسب الحاجة | 4 | 5/8 | 70 | 85 | 3/4 | الـ M16 |
| واحد ونصف | 40 | 155 | 19.1 | 70 | 48.3 | 73 | 2 | 114.3 | حسب الحاجة | 4 | 3/4 | 75 | 90 | 7/8 | M20 |
| 2 | 50 | 165 | 20.7 | 84 | 60.3 | 92.1 | 2 | 127 | حسب الحاجة | 8 | 5/8 | 75 | 90 | 3/4 | الـ M16 |
| 2 1/2 | 65 | 190 | 23.9 | 100 | 73 | 104.8 | 2 | 149.2 | حسب الحاجة | 8 | 3/4 | 85 | 100 | 7/8 | M20 |
| 3 | 80 | 210 | 27 | 117 | 88.9 | 127 | 2 | 168.3 | حسب الحاجة | 8 | 3/4 | 90 | 110 | 7/8 | M20 |
| ثلاثة ونصف | 90 | 230 | 28.6 | 133 | 101.6 | 139.7 | 2 | 184.2 | حسب الحاجة | 8 | 3/4 | 95 | 110 | 7/8 | M20 |
| 4 | 100 | 255 | 30.2 | 146 | 114.3 | 157.2 | 2 | 200 | حسب الحاجة | 8 | 3/4 | 95 | 115 | 7/8 | M20 |
| 5 | 125 | 280 | 33.4 | 178 | 141.3 | 185.7 | 2 | 235 | حسب الحاجة | 8 | 3/4 | 110 | 120 | 7/8 | M20 |
| 6 | 150 | 320 | 35 | 206 | 168.3 | 215.9 | 2 | 269.9 | حسب الحاجة | 12 | 3/4 | 110 | 120 | 7/8 | M20 |
| 8 | 200 | 380 | 39.7 | 260 | 219.1 | 269.9 | 2 | 330.2 | حسب الحاجة | 12 | 7/8 | 120 | 140 | 1 | M24 |
| 10 | 250 | 445 | 46.1 | 321 | 273 | 323.8 | 2 | 387.4 | حسب الحاجة | 16 | 1 | 140 | 160 | 11/8 | M27 |
| 12 | 300 | 520 | 49.3 | 375 | 323.8 | 381 | 2 | 450.8 | حسب الحاجة | 16 | 11/8 | 145 | 170 | 1 1/4 | M30 |
| 14 | 350 | 585 | 52.4 | 425 | 355.6 | 412.8 | 2 | 514.4 | حسب الحاجة | 20 | 11/8 | 160 | 180 | 1 1/4 | M30 |
| 16 | 400 | 650 | 55.6 | 483 | 406.4 | 469.9 | 2 | 571.5 | حسب الحاجة | 20 | 1 1/4 | 165 | 190 | 1 3/8 | M33 |
| 18 | 450 | 710 | 58.8 | 533 | 457 | 533.4 | 2 | 628.6 | حسب الحاجة | 24 | 1 1/4 | 170 | 195 | 1 3/8 | M33 |
| 20 | 500 | 775 | 62 | 587 | 508 | 584.2 | 2 | 685.8 | حسب الحاجة | 24 | 1 1/4 | 185 | 205 | 1 3/8 | M33 |
| 24 | 600 | 915 | 68.3 | 702 | 610 | 692.2 | 2 | 812.8 | حسب الحاجة | 24 | واحد ونصف | 205 | 230 | 15/8 |
اختيار المواد: تتضمن الخطوة الأولى في تصنيع شرائح التيتانيوم اختيار سبائك التيتانيوم عالية الجودة ، سواء من الدرجة 2 أو الدرجة 5 ، بناءً على المتطلبات الخاصة بالتطبيق.يتم اختيار الدرجة 2 لمقاومتها الممتازة للتآكل وقابلية لحامها، في حين يتم اختيار الدرجة 5 لمتطلبات قوة أعلى.
التشكيل والمعالجة: يتم تسخين شرائح التيتانيوم إلى درجة حرارة عالية ومن ثم يتم تشكيلها إلى أشكال شفرة باستخدام تقنيات مثل التصنيع أو الصب. بمجرد تشكيل الشكل ، يتم تحديد ما إذا كان التيتانيوم قد تم تصنيعه من قبل الطاقم.خضعت اللحاء إلى معالجة دقيقة لتحقيق الأبعاد الصحيحة، بما في ذلك الوجه المرتفع و ثقوب المسامير.
المعالجة الحرارية: كل من سبائك التيتانيوم من الدرجة 2 والدرجة 5 يمكن أن تخضع لعمليات معالجة حرارية لتحسين خصائصها الميكانيكية.هذا ينطوي عادة على علاج محلول تليها الشيخوخة لزيادة القوة.
التشطيب السطحي: يتم تلميع أسطح اللفاف ، وخاصة الوجه المرتفع ، إلى تشطيب سلس لتحسين سطح الختم عند إقرانها بالضمادات.هذه الخطوة حاسمة لضمان الأداء الصلبة والوفاء معايير الانتهاء السطحي المطلوبة.
التفتيش والاختبار: كل شاشة تخضع لمراقبة جودة صارمة، بما في ذلك عمليات فحص بصرية، والتحقق من الأبعاد،والاختبارات غير المدمرة مثل الفحص بالموجات فوق الصوتية أو الأشعة السينية لضمان عدم وجود عيوب داخليةيمكن أيضا إجراء اختبار الضغط للتحقق من قدرة الجهاز على تحمل الضغط المحدد.
يتم استخدام شاشة رقبة اللحام الطويل من الدرجة 2 من التيتانيوم على نطاق واسع في مجموعة متنوعة من الصناعات حيث المقاومة للآكل والقوة أمران حاسمان. فيما يلي بعض التطبيقات الشائعة:
الصناعة البحرية:
المعالجة الكيميائية:
الفضاء الجوي
توليد الطاقة:
التطبيقات الطبية والبيولوجية:
