| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | الشفاه اللحام الطويلة من التيتانيوم |
| الـ MOQ: | 100 قطعة |
| السعر: | as per your requirement |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 100-200 طن / طن شهريا |

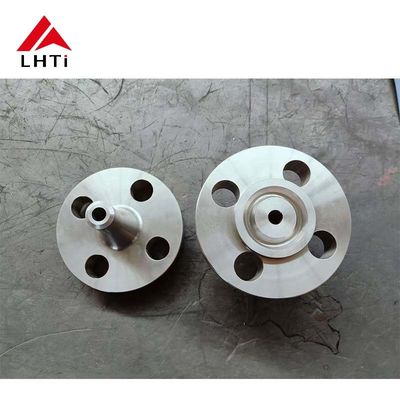

يتم استخدام صفحة الدرجة 300 Long Weld Neck Flange Raised Face على نطاق واسع في أنظمة الأنابيب الصناعية لربط الأنابيب بشكل آمن والتعامل مع ظروف تشغيل مختلفة. تأتي هذه الأطراف في مواد متعددة,بما في ذلك الصفوف التيتانيوم 2، 5 و 7، فضلا عن الفولاذ الكربوني والفولاذ المقاوم للصدأ. كل مادة تقدم مزايا متميزة من حيث القوة، مقاومة التآكل،وملاءمتها لتطبيقات محددةإن فهم هذه الاختلافات أمر ضروري عند اختيار مادة الشبكة المناسبة لتطبيق معين.
هذه المقالة تستكشف خصائص ومزايا هذه المواد وسيتم تقديم جدول مقارنة لتسليط الضوء على الاختلافات الرئيسية بين الصفوف التيتانيوم 2، 5، 7، الفولاذ الكربوني،والفولاذ المقاوم للصدأ.
| الممتلكات | الصف الثاني من التيتانيوم | الدرجة 5 من التيتانيوم | الدرجة 7 من التيتانيوم | فولاذ الكربون | الفولاذ المقاوم للصدأ |
|---|---|---|---|---|---|
| التكوين | 99٪ من التيتانيوم | 90 ٪ التيتانيوم، 6 ٪ الألومنيوم، 4 ٪ الفاناديوم | 90٪ التيتانيوم، 6٪ الألومنيوم، 2٪ البالاديوم | الحديد + الكربون | الحديد + الكروم (10-20٪) + النيكل |
| مقاومة التآكل | ممتاز (وخاصة في الكلوريدات، ومياه البحر) | ممتاز (مقاومة أفضل لدرجات الحرارة العالية) | ممتاز (مقاومة تآكل أعلى في البيئات الحمضية) | ضعيف (يتصدأ بسهولة في الرطوبة والأحماض) | ممتاز (ضد الأحماض المأكسة ، الكلوريدات) |
| قوة الشد | معتدلة | مرتفع (أقوى من الدرجة 2) | متوسط إلى مرتفع | معتدلة | عالية |
| مقاومة التعب | معتدلة | ممتاز | عالية | منخفضة | جيد |
| مقاومة الحرارة | معتدلة | عالية (مقاومة أفضل للحرارة) | عالية (مقاومة الأكسدة) | منخفضة | معتدلة |
| التطبيقات | البحرية، الكيميائية، الطبية | الطيران والفضاء، العسكرية، المعالجة الكيميائية | المعالجة الكيميائية (بيئات عدوانية) | الصناعة العامة، البناء | الكيمياء، معالجة الغذاء، الطب |
| المزايا | مقاومة التآكل ، قابلية اللحام | قوة، أداء عالية، مقاومة للحرارة | مقاومة التآكل المحسنة ، قابلية اللحام | فعالة من حيث التكلفة، قوة | المتانة، مقاومة للتآكل |
| التكلفة | باهظة الثمن | باهظة الثمن | باهظة الثمن | منخفضة | متوسط إلى مرتفع |
عند اختيار الصف 300 الطويل لحام رقبة فلنج وجه مرتفع، واختيار المواد يعتمد إلى حد كبير على ظروف التشغيل والتطبيق المحدد:
تصنيفات التيتانيوم (2، 5، 7):
فولاذ الكربون:
الفولاذ المقاوم للصدأ:
| الحجم بالانش | الحجم بالميلي | (أوتير ديا) | (فلانج ثيك) | محور OD | طوق الحامية OD | (آر إف ديا) | ارتفاع الترددات الراديوية | البيانات المشتركة | طول المحور | عدد المسامير | حجم المسامير UNC | طول مشبك الآلة | الطول الراديوي | حجم الثقب | مقياس ISO |
| أ | ب | ج | د | E | F | G | هـ | ||||||||
| نصف | 15 | 95 | 12.7 | 38 | 21.3 | 34.9 | 2 | 66.7 | حسب الحاجة | 4 | نصف | 55 | 65 | 5/8 | M14 |
| 3/4 | 20 | 115 | 14.3 | 48 | 26.7 | 42.9 | 2 | 82.6 | حسب الحاجة | 4 | 5/8 | 65 | 75 | 3/4 | الـ M16 |
| 1 | 25 | 125 | 15.9 | 54 | 33.4 | 50.8 | 2 | 88.9 | حسب الحاجة | 4 | 5/8 | 65 | 75 | 3/4 | الـ M16 |
| 1 1/4 | 32 | 135 | 17.5 | 64 | 42.2 | 63.5 | 2 | 98.4 | حسب الحاجة | 4 | 5/8 | 70 | 85 | 3/4 | الـ M16 |
| واحد ونصف | 40 | 155 | 19.1 | 70 | 48.3 | 73 | 2 | 114.3 | حسب الحاجة | 4 | 3/4 | 75 | 90 | 7/8 | M20 |
| 2 | 50 | 165 | 20.7 | 84 | 60.3 | 92.1 | 2 | 127 | حسب الحاجة | 8 | 5/8 | 75 | 90 | 3/4 | الـ M16 |
| 2 1/2 | 65 | 190 | 23.9 | 100 | 73 | 104.8 | 2 | 149.2 | حسب الحاجة | 8 | 3/4 | 85 | 100 | 7/8 | M20 |
| 3 | 80 | 210 | 27 | 117 | 88.9 | 127 | 2 | 168.3 | حسب الحاجة | 8 | 3/4 | 90 | 110 | 7/8 | M20 |
| ثلاثة ونصف | 90 | 230 | 28.6 | 133 | 101.6 | 139.7 | 2 | 184.2 | حسب الحاجة | 8 | 3/4 | 95 | 110 | 7/8 | M20 |
| 4 | 100 | 255 | 30.2 | 146 | 114.3 | 157.2 | 2 | 200 | حسب الحاجة | 8 | 3/4 | 95 | 115 | 7/8 | M20 |
| 5 | 125 | 280 | 33.4 | 178 | 141.3 | 185.7 | 2 | 235 | حسب الحاجة | 8 | 3/4 | 110 | 120 | 7/8 | M20 |
| 6 | 150 | 320 | 35 | 206 | 168.3 | 215.9 | 2 | 269.9 | حسب الحاجة | 12 | 3/4 | 110 | 120 | 7/8 | M20 |
| 8 | 200 | 380 | 39.7 | 260 | 219.1 | 269.9 | 2 | 330.2 | حسب الحاجة | 12 | 7/8 | 120 | 140 | 1 | M24 |
| 10 | 250 | 445 | 46.1 | 321 | 273 | 323.8 | 2 | 387.4 | حسب الحاجة | 16 | 1 | 140 | 160 | 11/8 | M27 |
| 12 | 300 | 520 | 49.3 | 375 | 323.8 | 381 | 2 | 450.8 | حسب الحاجة | 16 | 11/8 | 145 | 170 | 1 1/4 | M30 |
| 14 | 350 | 585 | 52.4 | 425 | 355.6 | 412.8 | 2 | 514.4 | حسب الحاجة | 20 | 11/8 | 160 | 180 | 1 1/4 | M30 |
| 16 | 400 | 650 | 55.6 | 483 | 406.4 | 469.9 | 2 | 571.5 | حسب الحاجة | 20 | 1 1/4 | 165 | 190 | 1 3/8 | M33 |
| 18 | 450 | 710 | 58.8 | 533 | 457 | 533.4 | 2 | 628.6 | حسب الحاجة | 24 | 1 1/4 | 170 | 195 | 1 3/8 | M33 |
| 20 | 500 | 775 | 62 | 587 | 508 | 584.2 | 2 | 685.8 | حسب الحاجة | 24 | 1 1/4 | 185 | 205 | 1 3/8 | M33 |
| 24 | 600 | 915 | 68.3 | 702 | 610 | 692.2 | 2 | 812.8 | حسب الحاجة | 24 | واحد ونصف | 205 | 230 | 15/8 |
اختيار المواد: تتضمن الخطوة الأولى في تصنيع شرائح التيتانيوم اختيار سبائك التيتانيوم عالية الجودة ، سواء من الدرجة 2 أو الدرجة 5 ، بناءً على المتطلبات الخاصة بالتطبيق.يتم اختيار الدرجة 2 لمقاومتها الممتازة للتآكل وقابلية لحامها، في حين يتم اختيار الدرجة 5 لمتطلبات قوة أعلى.
التشكيل والمعالجة: يتم تسخين شرائح التيتانيوم إلى درجة حرارة عالية ومن ثم يتم تشكيلها إلى أشكال شفرة باستخدام تقنيات مثل التصنيع أو الصب. بمجرد تشكيل الشكل ، يتم تحديد ما إذا كان التيتانيوم قد تم تصنيعه من قبل الطاقم.خضعت اللحاء إلى معالجة دقيقة لتحقيق الأبعاد الصحيحة، بما في ذلك الوجه المرتفع و ثقوب المسامير.
المعالجة الحرارية: كل من سبائك التيتانيوم من الدرجة 2 والدرجة 5 يمكن أن تخضع لعمليات معالجة حرارية لتحسين خصائصها الميكانيكية.هذا ينطوي عادة على علاج محلول تليها الشيخوخة لزيادة القوة.
التشطيب السطحي: يتم تلميع أسطح اللفاف ، وخاصة الوجه المرتفع ، إلى تشطيب سلس لتحسين سطح الختم عند إقرانها بالضمادات.هذه الخطوة حاسمة لضمان الأداء الصلبة والوفاء معايير الانتهاء السطحي المطلوبة.
التفتيش والاختبار: كل شاشة تخضع لمراقبة جودة صارمة، بما في ذلك عمليات فحص بصرية، والتحقق من الأبعاد،والاختبارات غير المدمرة مثل الفحص بالموجات فوق الصوتية أو الأشعة السينية لضمان عدم وجود عيوب داخليةيمكن أيضا إجراء اختبار الضغط للتحقق من قدرة الجهاز على تحمل الضغط المحدد.
