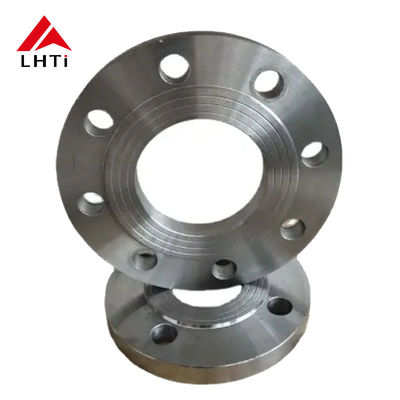

الصفيحة التيتانيوم طابقة طابقة DIN القياسية Gr1 Gr2 Gr5 PLRF طابقة طابقة لأنظمة الأنابيب

الصفيحة التيتانيوم طابقة طابقة DIN القياسية Gr1 Gr2 Gr5 PLRF طابقة طابقة لأنظمة الأنابيب

1. صفيحة التيتانيوم الشفافة المسطحة معيار DIN:

معايير DIN: تلتزم الأطراف بمعايير المعهد الألماني للتوحيد القياسي (DIN) ، والتي تحدد الأبعاد المحددة والموادوإجراءات الاختبار لضمان الاتساق والموثوقيةتتضمن معايير DIN الأكثر شيوعًا للشرائح DIN 2573 ، DIN 2576 ، DIN 2631 ، من بين أمور أخرى.

شفرة مسطحة: عادة ما يكون للشفرة المسطحة وجه أو سطح مسطح للتشابك مع شفرة التزاوج ، مما يخلق اتصالًا قويًا وشديدًا. غالبًا ما تستخدم في أنظمة الضغط المنخفض.

2مواصفات الصف:

الدرجة 1 (Gr1):

• المادة: التيتانيوم النقي تجاريا (99.5٪ نقاء) ، مما يوفر مقاومة التآكل ممتازة والمرونة جيدة.مناسبة للتطبيقات ذات التوتر المنخفض إلى المتوسط وحيث مقاومة التآكل هي أولوية.
• التطبيقات: تستخدم عادة في البيئات التآكلية للغاية مثل المعالجة الكيميائية والبيئات البحرية وبعض التطبيقات الطبية.

الدرجة الثانية (Gr2):

• المواد: أيضاً سبيكة التيتانيوم النقية تجارياً (99.2٪ نقاء) ، مما يوفر توازنًا جيدًا في القوة والمرونة ومقاومة التآكل.
• التطبيقات: تستخدم في مجموعة واسعة من التطبيقات ، بما في ذلك صناعات الطيران والفضاء والبحرية والكيميائية ، حيث تتطلب قوة معتدلة ومقاومة عالية للتآكل.

الدرجة 5 (Gr5):

• المواد: سبيكة Ti-6Al-4V ، التي تحتوي على 6٪ من الألومنيوم و 4٪ من الفاناديوم. هذا هو سبيكة التيتانيوم الأكثر استخدامًا بسبب قوتها العالية ومقاومتها الممتازة للتآكل.
• التطبيقات: تستخدم شرائح التيتانيوم Gr5 في بيئات عالية الإجهاد مثل الطيران والفضاء والزرع الطبي وأنظمة الأنابيب الصناعية.نسبة قوة الوزن العالية تجعلها مثالية لهذه التطبيقات.

فلنج PLRF:

• PLRF (الصفيحة رفعت الوجهة): يشير هذا إلى نوع من اللحاء حيث يتم رفع سطح الختم فوق دائرة المسامير لإنشاء ختم أكثر تشددا. يساعد الوجه المرفوع على خلق اتصال أفضل،منع التسرب عن طريق تركيز ضغط الختم في النقطة التي يتماشى فيها اللفاف مع الصمغ.

استخدام في أنظمة الأنابيب:

• دور نظام الأنابيب: تستخدم هذه الشفائح الصفيحة من التيتانيوم (Gr1 ، Gr2 ، Gr5) عادةً لربط أقسام الأنابيب معًا. يتم إصلاحها إلى الشفاف المقابلة لقسم آخر من الأنابيب ، وهو صمام ،أو مكون آخر.الفلنج والغلاف يعملان معاً لضمان ختم مضاد للتسرب
• مقاومة التآكل: التيتانيوم مقاوم للغاية للتآكل ، وخاصة في البيئات العدوانية ، مثل الأنظمة الكيميائية أو البحرية ، مما يجعل هذه الاطراف مثالية لهذه التطبيقات.
• نسبة القوة إلى الوزن: إن طبيعة التيتانيوم خفيفة الوزن تجعله مفيدًا في الأنظمة التي يكون فيها تقليل الوزن أمرًا مهمًا ، مثل الطيران أو الآلات عالية الأداء.

3مواصفات شفرات DIN:

فلانجز DIN هي فلانجز تتوافق مع معايير المعهد الألماني للتوحيد القياسي (Deutsches Institut für Normung ، اختصار DIN). هذه المعايير تحدد الأبعاد والموادوإجراءات اختبار الفلنجات، وضمان الاتساق والموثوقية في اتصالات خطوط الأنابيب. يتم استخدام DIN على نطاق واسع في الصناعات مثل الكيميائية، والطاقة، وبناء السفن،والفضاء بسبب الجودة العالية والتصميم الدقيق.

تتوفر شرائح DIN في أنواع مختلفة ، كل منها مناسب لتطبيقات مختلفة. على سبيل المثال ، يحدد معيار DIN 2573 شرائح عنق اللحام لتطبيقات الضغط المنخفض.هذه الفلنجات لديها رقبة طويلة التي توزيع الضغط بشكل أكثر فعالية؛ يحدد المعيار DIN 2576 الاطراف العمياء ، والتي تستخدم لإغلاق نهايات الأنابيب أو الصمامات ؛ يحدد المعيار DIN 2631 الطرف المسطح (FF) ،تستخدم عادة مع الصمامات لتطبيقات الضغط المنخفض؛ يحدد معيار DIN 2632 شرائح الوجه المرتفعة (RF) ، مع مساحة مرتفعة تساعد على إنشاء ختم أكثر تشدداً مع الصمغ ؛ يشمل معيار DIN 2633 شرائح المفاصل من نوع الحلقة (RTJ) ،تستخدم عادة في أنظمة الضغط العالي التي تتطلب ختمًا من معدن إلى معدن.

وتشمل المواصفات الرئيسية للشرائح DIN: القطر الاسمي (DN) ، الذي يشير إلى الحجم الاسمي للشريحة ويتوافق عادة مع القطر الداخلي للأنبوب ، على سبيل المثال ،DN50 يشير إلى شاشة لخط أنابيب قطرها الداخلي 50 ملم؛ تصنيف الضغط ، الذي يشير إلى أقصى ضغط يمكن أن يتحمل الفلنج ، ويتم تحديده حسب المواد وحجم الفلنج ؛ قطر دائرة المسمار (BCD) ،قطر الدائرة من خلال مركز ثقوب المساميرعدد ثقوب المسامير، والتي تتراوح عادة من 4 إلى 12، اعتمادا على حجم اللحاء؛ حجم ثقوب المسامير، قطر ثقوب المسامير التي يجب أن تتطابق مع المسامير المستخدمة للتثبيت؛سمك الجهاز، والذي يعتمد على الضغط المسموح به والحجم ؛ نوع الوجه ، والذي يشير إلى سطح اللحاء الذي يلامس اللحم ، متوفر في الوجه المسطح (FF) ، الوجه المرتفع (RF) ، أو المفصل من نوع الحلقة (RTJ),اعتماداً على نوع اللحاف؛ والقطر الخارجي، هو أقصى قطر للفلينج.

يتم تصنيع شرائح DIN من مواد مختلفة ، وتشمل عادةً الصلب الكربوني والصلب المقاوم للصدأ والصلب المسبوب والتيتانيوم وأسطوانات النيكل.اختيار المواد يعتمد على المتطلبات الخاصة للتطبيقعلى سبيل المثال ، ينطبق DIN 17100 على شرائح الفولاذ الكربوني ، DIN 17440 ينطبق على شرائح الفولاذ المقاوم للصدأ ، و DIN 50304 ينطبق على شرائح الفولاذ المسبوب.

يتم تصنيف شرائح DIN حسب PN (درجة الضغط) ، والتي تشير إلى الضغط الأقصى الذي يمكن أن يتحمله الشريحة. تشمل درجات الضغط الشائعة PN 6 (أقصى ضغط 6 بار) ،PN 10 (أقصى ضغط 10 بار)، PN 16 (أقصى ضغط 16 بار) ، PN 25 (أقصى ضغط 25 بار) ، PN 40 (أقصى ضغط 40 بار) ، ومعايير أعلى مثل PN 63 و PN 100 ، مناسبة لأنظمة الضغط العالي.

تتوفر وجوه الشبكة أيضًا في أنواع مختلفة ، مثل الوجه المسطح (FF) ، الوجه المرتفع (RF) ، والمفصل من نوع الحلقة (RTJ) ، والذي يستخدم بالتزامن مع الصمامات لضمان الختم.اختيار نوع الوجه فلنج هو حاسم اعتمادا على التطبيق.

وبالإضافة إلى ذلك ، فإن تصميم شرائح DIN يأخذ في الاعتبار أيضًا متطلبات مطابقة المسامير والغلافات. يجب أن تتطابق المسامير مع حجم ثقوب المسامير ،مصنوعة عادة من الصلب عالي القوة أو الفولاذ المقاوم للصدأ لضمان الختم والربط؛ يتم استخدام غشاشات لضمان الختم من فليانج إلى فليانج ، وتشمل مواد غشاشات الشائعة المطاط والجرافيت و PTFE (polytetrafluoroethylene) والمواد المعدنية ،اعتمادا على ظروف العمل وخصائص الوسيط.

وأخيراً، عادةً ما يكون للشرائح DIN معلومات مهمة مكتوبة على أسطحتها، مثل شعار الشركة المصنعة، ودرجة المواد، ودرجة الضغط، والأبعاد، والقطر الاسمي (DN) ،ورقم DIN القياسي لضمان الجودة والتتبعوبالإضافة إلى ذلك، تخضع شرائح DIN لاختبارات جودة صارمة أثناء التصنيع، بما في ذلك اختبارات الضغط، واختبارات المواد، والتفتيش الأبعاد،لضمان استيفاء المتطلبات المتوقعة.

من خلال الالتزام بمعايير DIN، يمكن للمصنعين ضمان جودة متسقة من الاطراف في جميع أنحاء العالم،ضمان أن تتناسب الأطراف من مختلف الشركات المصنعة بشكل مثالي مع بعضها البعض وتلبي احتياجات أنظمة الأنابيب الصناعية المختلفة.

4المواصفات الخاصة بـ DIN2501 PN40 طلاء التيتانيوم

5فوائد طرفات رقبة التيتانيوم:

نسبة القوة إلى الوزن العالية: التيتانيوم خفيف الوزن وقوي ، مما يجعله مفيدًا في تقليل الوزن الإجمالي لأنظمة الأنابيب مع الحفاظ على القوة.

مقاومة التآكل الفائقة: التيتانيوم فعال بشكل خاص في البيئات العدوانية وذات درجات الحرارة العالية ، مثل تلك الموجودة في التطبيقات الكيميائية والبحرية والفضاءية.

متانة وطول العمر: تتميز شرائح التيتانيوم بعمر خدمة طويل بسبب قدرتها على مقاومة التآكل والتكسير والتكسير ، مما يؤدي إلى صيانة واستبدال أقل تواتراً.

مقاومة درجات الحرارة العالية: التيتانيوم يمكن أن يعمل في مجموعة واسعة من درجات الحرارة، بما في ذلك كل من الظروف التخفيفية ودرجات الحرارة العالية،مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات الصناعية.

الحوائط السلسة والقوية: يضمن تصميم رقبة الحوائط أن يكون الاتصال بين اللحاء والأنبوب قويًا ويقدم انتقالًا سلسًا لتجنب تركيز الإجهاد.
