تفاصيل المنتج
مكان المنشأ: باوجى ، شنشى ، الصين
اسم العلامة التجارية: LHTi,China
إصدار الشهادات: ISO9001, CE, API,etc
رقم الموديل: شفرة من التيتانيوم
شروط الدفع والشحن
الحد الأدنى لكمية: 100 قطعة
الأسعار: قابل للتفاوض
تفاصيل التغليف: الكرتون، الحافظة من الخشب المزدوج، وفقا لمتطلباتك
وقت التسليم: حوالي 15-35 يوما للتسليم، وفقا لذلك
شروط الدفع: خطاب الاعتماد، D/P، D/A، ويسترن يونيون، T/T،، موني جرام
القدرة على العرض: 5000 قطعة شهريا
العمليات: |
الصب، التصنيع، المعالجة، الخ |
قياسي أو غير قياسي: |
المعيار |
نوع شفة: |
OEM حسب رسم العميل |
وزن شفة: |
0.6 باوندات |
درجة حرارة العمل: |
-60 ℃ ~ 250 ℃ |
وجه: |
المفاصل من نوع الحلقة |
الاختبار: |
يوتا |
وجه الختم: |
الترددات اللاسلكية، FF، FM، M، RJ |
قوة الضغط: |
قوي |
البعد: |
DN15-DN1200 |
الأحجام: |
1/2 ''إلى 24'' |
الأصل: |
شنشى باوجى |
قطرها: |
مصنوع بطريقة مخصصة |
التقنيين: |
مزور |
المعيار التنفيذي: |
أنسي B16.5، جيجابايت/T9112 |
العمليات: |
الصب، التصنيع، المعالجة، الخ |
قياسي أو غير قياسي: |
المعيار |
نوع شفة: |
OEM حسب رسم العميل |
وزن شفة: |
0.6 باوندات |
درجة حرارة العمل: |
-60 ℃ ~ 250 ℃ |
وجه: |
المفاصل من نوع الحلقة |
الاختبار: |
يوتا |
وجه الختم: |
الترددات اللاسلكية، FF، FM، M، RJ |
قوة الضغط: |
قوي |
البعد: |
DN15-DN1200 |
الأحجام: |
1/2 ''إلى 24'' |
الأصل: |
شنشى باوجى |
قطرها: |
مصنوع بطريقة مخصصة |
التقنيين: |
مزور |
المعيار التنفيذي: |
أنسي B16.5، جيجابايت/T9112 |

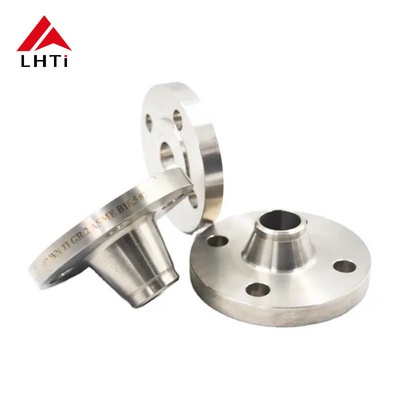

التيتانيوم ASME B16.5 Gr1 Gr2 Gr7 WNRF طرفات رقبة اللحام ذات الوجه المرتفع لأنظمة الأنابيب
ASME B16.5 هو معيار معترف به على نطاق واسع تم تطويره من قبل الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) للشظايا والإضافات المكونة من الشظايا.هذا المعيار يغطي الاطراف لأحجام 1/2 بوصة إلى 24 بوصة ومعايير الضغط من 150 إلى 2500 psiيتم استخدام شرائح التيتانيوم المصنوعة وفقًا لمعيار ASME B16.5 في التطبيقات التي تكون فيها مقاومة التآكل الاستثنائية والقوة وخصائص خفيفة الوزن من التيتانيوم أمرًا ضروريًا.
| المنتج | طرف عنق التيتانيوم |
| اسم البند | مصنع طوق التيتانيوم ذو الرقبة الوقائية الرفيعة |
| التطبيق | الصناعة الكيميائية |
| المعيار | ANSI B165، ASME B16.5، EN1092-1،JIS B2220 ، DIN2627-2628 |
| المواد | الدرجة 1، الدرجة 2، الدرجة 5، الدرجة 7، الدرجة 12 |
| الحجم | 1/2"~ 30"NB، NPS 1/2 - NPS 24 (DN 10 - 2000) |
| الضغط | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 مع PN250/ 150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB. |
| سطح الختم | RF، FF، TG، RJ، الخ |
| التقنية | المعدات المعدة بالعصا والحاسوب الآلي |
| فئة 150 طوق رقبة التيتانيوم | ||||||||||
| (نوم) (بايب) الحجم |
(فلانج ديا) | سمك الشريط | (هاب ديا) في القاعدة | (رايزد فايس ديا) | مركز "ديا" في نقطة الصلح | لا، لا، لا من الثقوب |
(ديا) من المسامير |
من دائرة المسامير |
مُملة (ديا) |
الطول من خلال المحور |
| نصف | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | نصف | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | نصف | 1-1/2 | 1-11/16 | 1.05 | 4 | نصف | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | نصف | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | نصف | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | نصف | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29-1/2 | 23.25 | 6 |
3مختلف درجات التيتانيوم
| الدرجة | التكوين | الخصائص الرئيسية | التطبيقات الشائعة |
|---|---|---|---|
| CP1 | 99تيتانيوم 0.5% | مقاومة التآكل الممتازة ، قوة منخفضة | المعالجة الكيميائية، تحلية المياه |
| CP2 | 99تيتانيوم 0.2% | قوة جيدة، مقاومة ممتازة للتآكل | الأجهزة الجوية والفضاء والبحرية والزرع الطبية |
| الدرجة 5 | 90% من الـ Ti، 6% من الـ Al، 4% من الـ V | قوة عالية، مقاومة جيدة للتآكل | الطيران والفضاء والجيش والطب |
| الدرجة 23 | 90% من الـ Ti، 6% من الـ Al، 4% من الـ V (ELI) | المقاومة الممتازة للتعب، التوافق البيولوجي | الطيران والفضاء، الغرسات الطبية |
| الدرجة 12 | الـ Ti-0.3Mo-0.8Ni | قوة متوازنة ومقاومة للتآكل | البحرية والكيميائية والبتروكيماوية |
5نوع مختلف من التيتانيوم
| الدرجة | قوة الشد ((دقيقة) | قوة النبات ((دقيقة) | الطول ((%) | |||
| مكون | كسي | MPa | كسي | MPa | ||
| الدرجة الأولى | Ta1 | 35 | 240 | 20 | 138 | 24 |
| Gr2 | Ta2 | 50 | 345 | 40 | 275 | 20 |
| Gr5 | الـ Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| Gr7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| Gr9 | الـ Ti-3Al-2.5V | 90 | 620 | 70 | 483 | 15 |
| Gr12 | الـ Ti-0.3Mo-0.8Ni | 70 | 483 | 50 | 345 | 18 |
6.حزمة من طوق رقبة التيتانيوم
يتم استخدام طرفات عنق التيتانيوم في صناعات مختلفة بما في ذلك البتروكيماويات والنفط والغاز وتوليد الطاقة ونقل السوائل السائبة والمواد الكيميائية والأدوية وتصنيع الخضروات والورقالمنسوجات وغيرهايتم تعبئة شظايا عنق التيتانيوم لحام لضمان عدم حدوث أي تلف أثناء الشحن. في حالة التصدير ، يتم تعبئة التصدير القياسية في مربع خشب متعدد الأقسام. يمكن وضع العلامات حسب احتياجاتك.
