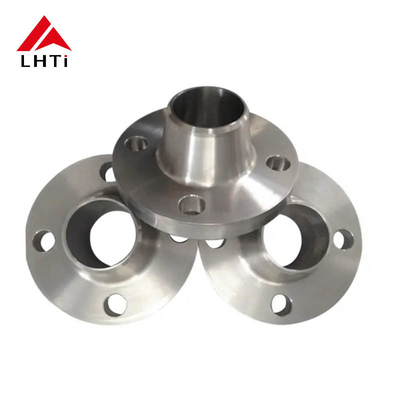

ASME B16.5 Gr2 Gr5 التيتانيوم لحام رقبة اللحاء WNRF وجه رفعت لصناعة النفط والغاز

ASME B16.5 Gr2 Gr5 التيتانيوم لحام رقبة اللحاء WNRF وجه رفعت لصناعة النفط والغاز

1. ASME B16.5 شظايا التيتانيوم

ASME B16.5 هو معيار معترف به على نطاق واسع تم تطويره من قبل الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) للشظايا والإضافات المكونة من الشظايا.هذا المعيار يغطي الاطراف لأحجام 1/2 بوصة إلى 24 بوصة ومعايير الضغط من 150 إلى 2500 psiيتم استخدام شرائح التيتانيوم المصنوعة وفقًا لمعيار ASME B16.5 في التطبيقات التي تكون فيها مقاومة التآكل الاستثنائية والقوة وخصائص خفيفة الوزن من التيتانيوم أمرًا ضروريًا.

2الخصائص الرئيسية للتيتانيوم وسبائكاته

التيتانيوم وسبائك التيتانيوم تُقدّر بسبب مقاومة التآكل المتميزة، ونسبة القوة إلى الوزن، والأداء في درجات الحرارة العالية. وتشمل الدرجات الشائعة للتيتانيوم المستخدمة في الاطراف:

الدرجة 2: التجارة النقي التيتانيوم مع مقاومة جيدة للتآكل في مجموعة واسعة من البيئات.

الدرجة 5 (Ti-6Al-4V): سبيكة التيتانيوم ذات القوة العالية ومقاومة التآكل المعتدلة. غالبًا ما يستخدم في مجال الطيران والفضاء والطب والهندسة عالية الأداء.

الدرجة 12 (Ti-0.3Mo-0.8Ni): يوفر توازنًا بين القوة ومقاومة التآكل ، خاصة في البيئات العدوانية.

عادة ما تستخدم شرائح التيتانيوم في الأنظمة التي تنطوي على مواد كيميائية عدوانية أو مياه البحر أو البيئات التي قد تتآكل فيها شرائح الصلب التقليدية أو تفشل.

3مختلف درجات التيتانيوم

4مزايا استخدام شفرات التيتانيوم

علاقة قوية وموثوقة

• قوة متزايدة: تصميم شاشة رقبة اللحام ، مع رقبتها المطحنة التي تتحول تدريجياً إلى الأنابيب ، يوفر اتصالًا قويًا وسليمًا.هذا التخفيف يقلل من تركيز الإجهاد في المفاصل ويضمن نقل سلس للضغط والإجهاد من الأنابيب إلى الشريط.
• لا توجد أجهزة رفع التوتر: بسبب التواء المستمر من الرقبة إلى اللحاء ، فإن اللحام أقل عرضة لتشكيل أجهزة رفع التوتر ، مما يقلل من خطر الفشل تحت الضغط.

مقاومة تسرب محسنة

• الانتقال السلس: يضمن الانتقال التدريجي لفراغ عنق اللحام فتحة داخلية سلسة ، مما يقلل من الاضطرابات ويقلل من احتمال التسرب.هذه السلاسة مهمة بشكل خاص في أنظمة الضغط العالي أو درجة الحرارة العالية حيث التسرب يمكن أن يكون لها عواقب خطيرة على السلامة والتشغيل.
• توزيع الضغط: يسمح التصميم بتوزيع أفضل للضغط ، خاصة في التطبيقات الحرجة حيث تكون التسربات خطيرة أو مكلفة.

سهولة الصيانة

• قابلية إعادة الاستخدام: يمكن إعادة استخدام شرائح عنق اللحام في العديد من الحالات لأن الشريحة والأنابيب مصفحة معًا بطريقة يمكن قطعها وإعادة لحامها بسهولة إذا لزم الأمر.هذا أمر ذو قيمة خاصة في الأنظمة التي قد تكون هناك حاجة إلى تفكيك وإعادة تجميع على مر السنين.
• أقل عرضة للفشل: نظرًا للاتصال القوي والمقاومة العالية للإرهاق ، عادةً ما يكون للفلنجات الرقبة لللحام عمر أطول وتتطلب صيانة أقل تواتراً.

تنوع التطبيقات

• مجموعة متنوعة من مقاييس الضغط: تتوفر شرائح رقبة اللحام في مقاييس ضغط مختلفة ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات ، من أنظمة الضغط المنخفض إلى الضغط العالي.
• قابلة للتكيف مع الأحجام والمواد المختلفة: يمكن استخدامها في الأنظمة ذات أحجام وأنواع الأنابيب المختلفة ، مما يجعلها متعددة الاستخدامات للعديد من التطبيقات الصناعية ، بما في ذلك أنابيب ذات درجات حرارة عالية ،الضغط العاليوالبيئات المآكلة.
• مجموعة متنوعة من خيارات اللحام: يسمح تصميم شاشة عنق اللحام بأنواع مختلفة من طرق اللحام ، مثل اللحام المضطرب أو اللحام المقبس ،اعتمادا على المتطلبات الخاصة للتطبيق.

مزيد من الصمود في البيئات القاسية

• مقاومة التآكل: غالبًا ما يتم تصنيع شرائح رقبة اللحام من مواد مقاومة للغاية للتآكل (على سبيل المثال ، الفولاذ المقاوم للصدأ ، الفولاذ المسبوق ، أو الطلاء المتخصص).هذا يجعلها مثالية للاستخدام في البيئات القاسية، بما في ذلك المصانع الكيميائية والأنظمة البحرية وأنابيب النفط والغاز.
• مقاومة درجات الحرارة العالية والضغط العالي: يمكنها تحمل درجات حرارة عالية وضغوط عالية دون المساس بكمال الهيكل ،مما يجعلها مناسبة للتطبيقات الحرجة في محطات الطاقةالمصافي والصناعات الأخرى حيث الظروف القاسية شائعة.

يقلل من التعب والتوتر

• مسار التدفق السلس: يضمن التصميم المكشوف لفراغ رقبة اللحام توزيع ضغط الأنابيب بشكل متساوٍ ، مما يقلل من خطر التعب بمرور الوقت.هذا يجعل فلانجز رقبة اللحام مثالية للتطبيقات عالية الإجهاد حيث الاهتزاز، التوسع الحراري، أو الإجهاد الميكانيكي هو مصدر قلق.
• يزيل تركيز الإجهاد: على عكس الأطراف الأخرى التي قد يكون لها زوايا حادة أو الانتقال المفاجئ، أطراف عنق اللحام القضاء على نقاط تركيز الإجهاد،جعل الاتصال أكثر استدامة تحت الأحمال والظروف المتقلبة.

تحسّن الموازنة واللياقة

• الموازنة الدقيقة: يضمن تصميم شفرة عنق اللحام أن يكون الأنبوب والشفرة متوازنين بدقة ، مما يؤدي إلى لحام أكثر دقة وقوة.هذا يقلل من فرصة مشاكل المواءمة أثناء التثبيت ويضمن ختم أفضل بشكل عام.

5نوع مختلف من التيتانيوم

6التطبيقات

الصناعة الكيميائية والبتروكيماوية

• مقاومة التآكل: سبائك التيتانيوم مقاومة للتآكل ، مما يجعلها مناسبة للتعامل مع المواد الكيميائية التآكلية مثل حمض الكبريتيك وحمض الهيدروكلوريك.
• اتصالات الأنابيب: تستخدم في خطوط الأنابيب التي تنقل المواد الكيميائية والغازات السامة، مما يضمن اتصالات آمنة تحت ضغط مرتفع.
• المفاعلات والأوعية: تستخدم عادة في المفاعلات الكيميائية وأعمدة التقطير وغيرها من المعدات.

التطبيقات البحرية والبحرية

• أنظمة المياه البحرية: تتحمل سبائك التيتانيوم تآكل مياه البحر وتستخدم على نطاق واسع في محطات تحلية مياه البحر وأنظمة التبريد البحري.
• منصات النفط والغاز: تطبق في خطوط الأنابيب تحت سطح البحر والمرافق البحرية الأخرى.

الفضاء الجوي

• البيئات عالية درجة الحرارة: إن قوة عالية ومقاومة درجة حرارة سبائك التيتانيوم تجعلها مناسبة لأنظمة وقود الطائرات والمركبات الفضائية وأنظمة الدفع.
• تخفيض الوزن: توفر شرائح عنق التيتانيوم الصلبة قوة مع تقليل الوزن ، وهو أمر بالغ الأهمية في تطبيقات الطيران والفضاء.

صناعة الطاقة

• محطات الطاقة النووية: تستخدم في أنظمة التبريد ومبادلات الحرارة والمفاعلات.
• محطات توليد الطاقة الحرارية والحرارية الأرضية: تستخدم سبائك التيتانيوم في بيئات الحرارة العالية والضغط العالي لضمان التشغيل المستقر على المدى الطويل.

صناعة النفط والغاز

• أنابيب الضغط العالي: مناسبة لأنابيب الغاز الطبيعي والنفط ، مما يضمن سلامة الختم تحت ضغوط عالية للغاية.
• ضغط الغازات وتخزينها: تستخدم في البيئات ذات الضغط العالي والغازات المآكلة ، مثل كبريتيد الهيدروجين (H2S).

الصيدلة والتكنولوجيا الحيوية

• أنظمة عقيمة: تستخدم سبائك التيتانيوم في المفاعلات وأنظمة التصفية في الصناعات الدوائية والتكنولوجيا الحيوية بسبب توافقها البيولوجي.

محطات تحلية مياه البحر

• مقاومة التآكل في مياه البحر: تستخدم شرائح رقبة التيتانيوم لللحام عادة في عمليات تحلية مياه البحر حيث يمكنها مقاومة التعرض طويل الأجل لتآكل المياه المالحة.

صناعة الأغذية والمشروبات

• المتطلبات الصحية: عدم تفاعل التيتانيوم يجعله مثاليًا لمعدات معالجة الأغذية ، مما يضمن سلامة المنتج والعمليات الخالية من التلوث.

التطبيقات الطبية الحيوية

• الأجهزة الطبية: تستخدم سبائك التيتانيوم عادة في الأدوات الطبية والزرع بسبب عدم تفاعلها مع جسم الإنسان.

مبادلات الحرارة

• نقل الحرارة الفعال: تستخدم شرائح رقبة التحاليل من التيتانيوم على نطاق واسع في مبادلات الحرارة ، حيث يمكنها مقاومة السوائل السامة والحفاظ على نقل الحرارة الفعال.
