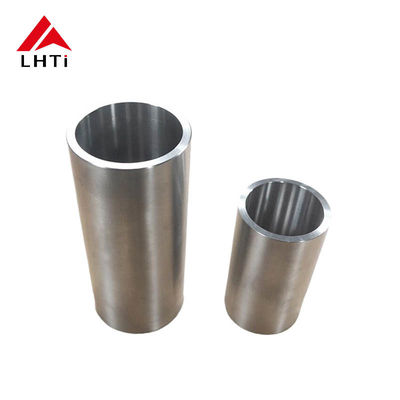

أنبوب التيتانيوم النقي الصلب والخفيف الوزن Gr2 Gr5 أنبوب التيتانيوم مع 800MPa قوة العائد مقاوم للتآكل

مقدمة إلى أنابيب التيتانيوم المتحركة

أنابيب التيتانيوم الدوامية هي مكونات متخصصة تستخدم في تطبيقات صناعية مختلفة لنقل الحرارة والعمليات التدفئة الفعالة.هذه الأنابيب مصممة في تشكيل دوامة، مما يزيد من مساحة السطح لتبادل الحرارة ويزيد من كفاءة أنظمة التدفئة.

الخصائص الرئيسية

1. خصائص المواد: التيتانيوم، وخاصة الدرجات مثل Gr2، يقدم مقاومة ممتازة للتآكل، ونسبة قوة عالية إلى الوزن، ومتانة.هذه الخصائص تجعل أنابيب التيتانيوم المدارية مثالية للاستخدام في البيئات القاسية، بما في ذلك المعالجة الكيميائية والتطبيقات البحرية.

2. تصميم دوامة: يسمح التكوين المداري بتحسين ديناميكية التدفق وتوزيع الحرارة. يمكن لهذا التصميم تسهيل تسخين أسرع وكفاءة طاقة أفضل،مما يجعلها مناسبة لتطبيقات التدفئة المختلفة، مثل تسخين السوائل، أنظمة HVAC، والعمليات الصناعية.

3. خفيفة الوزن: بالمقارنة مع مواد أخرى مثل الفولاذ المقاوم للصدأ، التيتانيوم أخف بكثير، مما يمكن أن يؤدي إلى سهولة التعامل والتركيب،بالإضافة إلى الحد من الحمل الهيكلي على الأنظمة الداعمة.

4. قابلية اللحام: يمكن لحام التيتانيوم بسهولة ، مما يسمح بتخصيص وتكامل الأنابيب الحلزونية في الأنظمة الحالية.هذه التنوعية ضرورية لتلبية متطلبات هندسية محددة.

5. التوافق البيولوجي: في التطبيقات الطبية، تتوافق التيتانيوم البيولوجي تجعله مناسبًا للأجهزة التي تتطلب تفاعلًا آمنًا مع

مزايا أنابيب التيتانيوم الدوامية

توفر أنابيب التيتانيوم الدوارة التدفئة العديد من المزايا الهامة ، مما يجعلها خيارًا مفضلًا في مختلف الصناعات.

1. المقاومة الاستثنائية للتآكل: يمنع عجز التيتانيوم في البيئات الكيميائية العدوانية التدهور ، مما يؤدي إلى مدة حياة أطول. هذه المتانة تقلل من تكاليف الصيانة ووقت التوقف ،مما يجعلها استثمارًا سليمًا من الناحية المالية للمشغلين.

2. خفيفة الوزن: وزنها أقل بكثير من المواد التقليدية، وهذه الأنابيب أسهل في النقل والتركيب. هذه الميزة حاسمة في التطبيقات مثل صناعات الطيران والفضاء والبحرية،عندما تكون كفاءة الوزن ضروريةيسمح الوزن المنخفض أيضاً بتخفيف الهياكل الداعمة، مما يعزز كفاءة النظام بشكل عام.

3. زيادة كفاءة نقل الحرارة: يزيد تصميم الحلزون من مساحة السطح ، مما يحسن من ديناميكية السوائل والأداء الحراري. يتيح هذا التصميم دورات تسخين وتبريد أسرع ،وهو أمر حيوي للعمليات التي تتطلب تحكم دقيق في درجة الحرارة.

4. مقاومة درجات الحرارة العالية: يمكن للتيتانيوم تحمل درجات حرارة مرتفعة دون فقدان سلامة الهيكل ، مما يجعله مناسبًا للتطبيقات المتطلبة في بيئات صناعية مختلفة.

5. كفاءة التكلفة: يؤدي الجمع بين المدى الطويل والتصميم الخفيف والكفاءة إلى انخفاض تكاليف التشغيل.مما يجعل أنابيب التيتانيوم الدائرية ذات الملف التدفئة خيارًا جذابًا للاستخدام الطويل الأجل.

الخصائص الرئيسية لأنبوب التيتانيوم من الدرجة 2 الدرجة 5

التيتانيوم من الدرجة الثانية والدرجة الخامسة هما اثنان من سبائك التيتانيوم الأكثر استخدامًا ، كل منهما له خصائص متميزة مناسبة لتطبيقات مختلفة. إليك تقسيم خصائصهما الرئيسية:

التيتانيوم من الدرجة الثانية (التيتانيوم النقي من الناحية التجارية)

غالبًا ما يشار إلى التيتانيوم من الدرجة 2 باسم CP Ti Grade 2 أو التيتانيوم النقي التجاري. إنه واحد من أكثر درجات التيتانيوم استخدامًا لأنه يوفر مقاومة ممتازة للتآكل ،قوة جيدة، و قابلية لحام.

1التكوين الكيميائي

• التيتانيوم (Ti): ~ 99٪
• كميات صغيرة من الأكسجين والكربون والنيتروجين والهيدروجين والحديد.
• التيتانيوم من الدرجة 2 هو تيتانيوم نقي أساسا مع مستويات منخفضة من عناصر السبائك، مما يجعله مثالي للتطبيقات المقاومة للتآكل.

2الخصائص الميكانيكية

• قوة الشدّة: حوالي 345~450 MPa (50~65 ksi)
• قوة الوصول: حوالي 275 MPa (40 ksi)
• الطول: 20-30 ٪
  • هذا يعطيها مرونة جيدة ، مما يجعلها قابلة للتشكيل بسهولة ومناسبة لتطبيقات مختلفة حيث المرونة مهمة.
• نموذج المرونة: ~ 105 GPa (15.2 مليون psi)

3مقاومة للتآكل

• مقاومة ممتازة لمجموعة واسعة من البيئات التآكلية، بما في ذلك مياه البحر والكلوريدات والأحماض والمواد المأكسة.
• مقاومة للجحور، تآكل الشقوق، والتصدع بسبب التآكل.
• غالباً ما تستخدم في المعالجة الكيميائية والتطبيقات البحرية حيث التعرض للمواد المعطرة أمر شائع.

4. قابلية لحام

• قابلية اللحام الممتازة مع عمليات مثل TIG (غاز التونغستن غير فعال) و MIG (غاز المعادن غير فعال) لحام.
• يمكن لحامها في كل من الظروف التي تم استلامها والحرارة دون المساس بالخصائص الميكانيكية.

5مقاومة الحرارة

• يمكنه التعامل مع درجات الحرارة المعتدلة تصل إلى حوالي 400 درجة مئوية (752 درجة فهرنهايت).
• ليست مقاومة للحرارة مثل بعض سبائك التيتانيوم الأخرى مثل الدرجة الخامسة

6الكثافة

• الكثافة: ~ 4.51 غرام/سم3 (4510 كجم/م3)
  • أكثر كثافة قليلاً من بعض صنوف التيتانيوم الأكثر سبيكة ، ولكن لا يزال خفيفاً نسبياً مقارنة بالصلب.

الصف 5 التيتانيوم (Ti-6Al-4V)

التيتانيوم من الدرجة الخامسة ، المعروف أيضًا باسم Ti-6Al-4V ، هو سبيكة ألفا بيتا تحتوي على 6٪ من الألومنيوم و 4٪ من الفاناديوم. إنه أحد سبيكات التيتانيوم الأكثر شعبية بسبب قوته العالية ووزنه الخفيف ،ومقاومة ممتازة للتعب والتهاب.

1التكوين الكيميائي

• التيتانيوم (Ti): التوازن (حوالي 90٪)
• الألومنيوم (Al): 6%
• الفاناديوم (V): 4%
• الحديد (Fe) والأكسجين (O) والكربون (C) موجودة بكميات ضئيلة.

2الخصائص الميكانيكية

• قوة الشد: حوالي 895-1,200 MPa (130-175 ksi)
  • أعلى بكثير من التيتانيوم من الدرجة الثانية، مما يجعله مناسبًا لتطبيقات الضغط العالي.
• قوة العائد: حوالي 828 MPa (120 ksi)
  • أقوى من الدرجة 2، مما يجعلها أكثر ملاءمة للتطبيقات الهيكلية التي تتطلب نسب قوة إلى وزن أفضل.
• الطول: 10~15%
• نموذج المرونة: ~ 110 GPa (16 مليون psi)

3مقاومة للتآكل

• مقاومة جيدة للتآكل لمجموعة واسعة من البيئات ، بما في ذلك مياه البحر والكلوريدات وحمض الكبريتيك والأحماض.
• قابل للمقارنة مع الدرجة 2 من حيث مقاومة التآكل في معظم البيئات ولكن أقل مقاومة قليلا في بعض المناطق العدوانيةالبيئات الغنية بالكلوريد بسبب وجود عناصر سبائك مثل الألومنيوم والفاناديوم.

4. قابلية لحام

• قابلية لحام جيدة ولكنها تتطلب المزيد من الرعاية مقارنة بالدرجة 2 بسبب قوتها العالية ومحتوى السبائك.
• تشمل عمليات اللحام الشائعة TIG و MIG و EB (حزمة الإلكترون).
• المعالجة الحرارية المناسبة وإجراءات اللحام حاسمة للحفاظ على القوة والخصائص الميكانيكية.

5مقاومة الحرارة

• يمكن أن تعمل في درجات حرارة أعلى من الدرجة 2 ، مع الحد الأقصى لدرجة حرارة التشغيل المستمرة حوالي 400 600 درجة مئوية (752 1,112 درجة فهرنهايت).
• يظهر استقرار حراري جيد ويمكن أن يتحمل دورة حرارية معتدلة.

6الكثافة

• الكثافة: ~ 4.43 غرام/سم3 (4430 كجم/م3)
  • أخف من معظم سبائك الصلب، مما يسهم في استخدامه على نطاق واسع في التطبيقات الفضائية والسيارات حيث انخفاض الوزن مهم.

عمليات تصنيع أنابيب التيتانيوم المتحركة

إن تصنيع أنابيب التيتانيوم الدوامية تتضمن سلسلة من العمليات المتقدمة التي تضمن أن المنتج النهائي يلبي معايير الأداء العالية.هنا نظرة عامة على الخطوات الرئيسية المعنية:

1. إعداد المواد:

   • تبدأ هذه العملية بقطع التيتانيوم عالية النقاء، والتي تخضع للذوبان والتكرير للقضاء على الشوائب.غالبا ما تستخدم تقنيات مثل إعادة صهر القوس الفراغ (VAR) لتحقيق جودة المادة المرجوةلضمان تلبية التيتانيوم لمعايير الصناعة الصارمة.

2. تشكيل الأنابيب:

   • بمجرد تحضير التيتانيوم ، يخضع لعمليات تشكيل مثل التطويق أو التدحرج لتشكيل الهيكل الأنبوبي الأولي.هذه المرحلة حاسمة لتحقيق القطر المطلوب وسماكة الجدار.

3. إنشاء تشكيل دوامة:

   • يتم تحقيق تصميم الحلزون من خلال تقنيات معالجة متخصصة.هذه الأساليب تضمن الحفاظ على سلامة الهيكل للأنبوب مع تحسين الهندسة لتدفق الحرارة الفعالالدقة في هذه الخطوة حيوية لضمان تحسين الأداء الحراري

4. المعالجة الحرارية:

   • بعد تشكيل الأنابيب ، قد تخضع لعمليات معالجة حرارية لتعزيز الخصائص الميكانيكية وتخفيف الضغوط الداخلية.هذه الخطوة تساهم في متانة وأداء المنتج النهائيخاصة في التطبيقات عالية درجة الحرارة.

5. لحام وربط:

   • اللحام أمر ضروري لتجميع أنابيب تيتانيوم للفول التدفئة. يستخدم اللحام بالقوس الغازي للتونغستين (GTAW) عادة بسبب قدرته على إنشاء قوي ،مفاصل خالية من العيوب مع الحفاظ على خصائص المادةفنيون ماهرون يضمنون أن الحوائط تلبي معايير الجودة.

6. مراقبة الجودة:

   • يتم تنفيذ تدابير صارمة لمراقبة الجودة طوال عملية التصنيع.يتم إجراء الاختبار غير المدمر (NDT) والفحوصات الأبعاد للتحقق من أن المنتج النهائي يتوافق مع جميع المواصفاتهذا يضمن الموثوقية والأداء في ظل ظروف التشغيل.

ASTM B338 هو مواصفات قياسية تغطي أنابيب وتايتانيم غير ملتحمة وملحومة لمختلف التطبيقات ، وخاصة في صناعات الطيران والفضاء والمعالجة الكيميائية والبحرية.ها هو مقدمة موجزة لأنبوبات التيتانيوم ASTM B338:

لمحة عامة عن ASTM B338

1. النطاق:

   • تحدد ASTM B338 متطلبات أنابيب التيتانيوم في مختلف الدرجات ، بما في ذلك التيتانيوم النقي في التجارة والسبائك التيتانيوم. يمكن أن تكون الأنابيب إما بلا خيوط أو لحام ،وهي مصممة للاستخدام في بيئات عالية الأداء.

2. تصنيفات المواد:

   • الصفوف الشائعة تشمل الصفوف التيتانيوم CP (النقي تجاريًا) (الصف 1 إلى الصف 4) والصفوف السبائك (على سبيل المثال ، الصف 5 ، Ti-6Al-4V). تقدم كل صف خصائص مختلفة ، مثل القوة ، الدقة ،ومقاومة للتآكل.

3. التطبيقات:

   • يتم استخدام المواصفات في المقام الأول في الصناعات التي تتطلب نسبة قوة عالية إلى الوزن ومقاومة التآكل الممتازة ، مثل الطيران والفضاء ، المعالجة الكيميائية ، الهندسة البحرية ،وتطبيقات طبية.

4. عمليات التصنيع:

   • يتم إنتاج الأنابيب من خلال عمليات مثل العمل الساخن والعمل البارد والمعالجة الحرارية لتلبية الخصائص الميكانيكية والأبعاد المحددة.كما يمكن أن يخضعوا للتفتيش من أجل ضمان الجودة.

5. المعايير والاختبارات:

   • يحدد ASTM B338 متطلبات اختبار الخصائص الميكانيكية ومقاومة التآكل والأبعاد ، مما يضمن أن الأنابيب تلبي معايير الصناعة للأداء والسلامة.

6. المواصفات:

   • يوفر المعيار متطلبات مفصلة لأبعاد الأنابيب، وسمك الجدران، والتسامحات، والتشطيبات السطحية، وضمان تلبيتها للمتطلبات الصارمة لتطبيقاتها المقصودة.

فوائد أنابيب التيتانيوم ASTM B338

• مقاومة التآكل: مقاومة ممتازة لمجموعة واسعة من البيئات التآكلية، بما في ذلك مياه البحر والظروف الحمضية.
• خفيفة الوزن: أقل كثافة مقارنة بالصلب ، مما يجعلها مناسبة للتطبيقات التي تكون فيها وفورات الوزن حاسمة.
• قوة: قوة سحب عالية ومقاومة للتعب ، مثالية للتطبيقات المتطلبة.
• التوافق البيولوجي: مناسبة للتطبيقات الطبية ، لأنها لا تتفاعل سلبًا مع أنسجة الجسم.

الخصائص الرئيسية لأنبوبات التيتانيوم ASTM B338:

يسلط مواصفات ASTM B338 الضوء على العديد من الخصائص الحاسمة لأنابيب التيتانيوم ، والتي تسهم في أدائها عبر تطبيقات مختلفة. فيما يلي الخصائص الرئيسية:

1الخصائص الميكانيكية

• قوة الشد: تظهر أنابيب التيتانيوم ASTM B338 قوة سحب عالية ، مما يمكنها من تحمل ضغوط كبيرة دون تشوه. على سبيل المثال ،التيتانيوم النقي التجاري (الدرجات 1 و 2) عادة ما يكون له قوة سحب تتراوح من 240 إلى 450 MPa، في حين أن سبائك التيتانيوم مثل Ti-6Al-4V يمكن أن تتجاوز 900 MPa.
• قوة الانسحاب: تشير قوة الانسحاب إلى الحد الأقصى للجهد الذي يمكن تطبيقه قبل حدوث تشوه دائم. التجارية التيتانيوم النقي لديه قوى الانسحاب حوالي 170 إلى 350 MPa،في حين أن سبائك التيتانيوم مثل Ti-6Al-4V لديها قوى عالية جدا، وتعزيز مدى ملاءمتها لتطبيقات تحمل الحمل.
• التمدد: تعكس هذه الخاصية مرونة المادة ، مما يشير إلى مدى قدرتها على التمدد قبل الكسر. تظهر أنابيب ASTM B338 بشكل عام امتدادًا جيدًا (حوالي 20٪ أو أكثر) ،وهو أمر حاسم للتطبيقات التي تتطلب تشكيل وتشكيل.

2مقاومة للتآكل

• مقاومة استثنائية: التجارية النقي التيتانيوم مقاومة للغاية للتآكل، وخاصة في البيئات العدوانية مثل مياه البحر، والظروف الحمضية، ووسائط الأكسدة.هذا يجعلها مثالية لتطبيقات المعالجة البحرية والكيميائية.

3طبيعة خفيفة الوزن

• الكثافة: التيتانيوم خفيف بنحو 45٪ من الفولاذ ، مما يفيد بشكل كبير التطبيقات التي يكون فيها خفض الوزن أمرًا ضروريًا.هذه الخصائص خفيفة الوزن تسمح لتصميم هياكل أكثر كفاءة دون التضحية بقوةوخاصة في مجال الطيران والفضاء وتطبيقات السيارات عالية الأداء.

4مقاومة التعب

• متانة مع مرور الوقت: تظهر سبائك التيتانيوم مقاومة ممتازة للتعب ، مما يجعلها مناسبة لتطبيقات الحمل الدوري ،مثل في مكونات الطيران والفضاء حيث يحدث الإجهاد المتكرر مع مرور الوقت.

5الخصائص الحرارية

• أداء درجة الحرارة العالية: يمكن للتيتانيوم الحفاظ على قوته وسلامته في درجات حرارة مرتفعة ، مما يجعله مناسبًا لتطبيقات مثل أنظمة العادم في قطاعات السيارات والفضاء الجوي.

6التوافق البيولوجي

• التطبيقات الطبية: إن طبيعة التوافق البيولوجي للتيتانيوم النقي تجارياً تجعله خيارًا ممتازًا للزرع والأجهزة الطبية ، مما يقلل من خطر التفاعلات السلبية في جسم الإنسان.

ملخص

مزيج من قوة الشد العالية و المقاومة الممتازة للتآكل و الطبيعة الخفيفةوالمتانة تجعل أنابيب التيتانيوم ASTM B338 متعددة الاستخدامات للغاية ومناسبة لمجموعة واسعة من التطبيقات المطالبة، من الطيران إلى الأجهزة الطبية. هذه الخصائص تضمن تصميم فعال وأداء، وخاصة في البيئات التي قد تفشل فيها المواد التقليدية.

تطبيقات أنابيب التيتانيوم المدارية ذات الملف التدفئة:

في قطاع المعالجة الكيميائية، توجد العديد من الأنابيب المتداولة في جميع أنحاء الصناعات بسبب خصائصها الفريدة وقدراتها.هذه الأنابيب تستخدم في أنظمة مبادلة الحرارة حيث توجد مواد فاسدةمقاومة التآكل في الخنادق والشقوق تضمن التشغيل الموثوق به ، مما يقلل بشكل كبير من خطر فشل المعدات والوقت الوقائي المرتبط بها.

في صناعة المواد الغذائية والمشروبات، حيث النظافة وسلامة المواد هي الأهمية القصوى، تيتانيوم أنابيب التدفئة لفائف دوامة بمثابة المكونات المثالية في عمليات التطهير والتعقيم.طبيعة التيتانيوم غير التفاعلية تعني أنه لا يفرز المواد الضارة في المنتجات، وبالتالي الحفاظ على الجودة والسلامة. هذه السمة هي أكثر أهمية حيث يطالب المستهلكون بالشفافية والسلامة في إنتاج الأغذية.

الصناعة الصيدلانية تستفيد أيضا من استخدام أنابيب التيتانيوم في العمليات التي تتطلب تحكم دقيق في درجة الحرارةمثل في إنتاج اللقاحات أو المركبات الحساسة الأخرى، توفر هذه الأنابيب أداءً متسقًا وموثوقًا. تتوافق بيولوجية ومقاومة للتلوث تجعلها مناسبة للتطبيقات التي يكون فيها الحفاظ على سلامة المنتج أمرًا ضروريًا.

الاتجاهات المستقبلية في تكنولوجيا أنابيب التيتانيوم السامة:

مع استمرار تطور الصناعات ، من المتوقع أن ينمو الطلب على أنابيب التيتانيوم غير المسامة في مبادلات الحرارة.تركز جهود البحث والتطوير الجارية على تحسين خصائص سبائك التيتانيوم، مما يسمح لهم بالقيام بأداء أفضل في ظل ظروف شديدة.كما أنها تفتح طرقًا جديدة لإنتاج الهندسة المعقدة والتصاميم المخصصة التي تلبي متطلبات التطبيق المحددةمن المرجح أن تؤدي هذه التطورات إلى زيادة اعتماد أنابيب التيتانيوم غير المسامة في مختلف الصناعات.

الاستدامة أصبحت محركًا مهمًا في اختيار المواد ، ويمكن إعادة تدوير التيتانيوم يساهم في جاذبيته في التطبيقات الحديثة.بينما تسعى الصناعات للحد من بصمتها البيئية، سوف يصبح استخدام المواد القابلة لإعادة التدوير ودائمة مثل التيتانيوم مهمة بشكل متزايد.ضمان أن يظل خيارًا مستدامًا لمبادلات الحرارة والتطبيقات الحرجة الأخرى.

الرقمنة والتكنولوجيات الذكية من المقرر أن تُحدث ثورة في طريقة تصميم ومراقبة المبادلات الحرارية.يمكن أن يوفر دمج أجهزة الاستشعار وأنظمة المراقبة في الوقت الحقيقي في تصاميم أنابيب التيتانيوم السلس رؤى قيمة في الأداء والحالة بمرور الوقتهذه التطورات لن تعزز كفاءة التشغيل فحسب ، بل ستسمح أيضًا باستراتيجيات الصيانة التنبؤية ، مما يؤدي في النهاية إلى خفض تكاليف التشغيل وتحسين الموثوقية.
