تطبيقات درجة الحرارة ASTM B338 الصف 9 الأنبوب التيتانيوم مع صياغة والضغط أو المعالجة الآلية

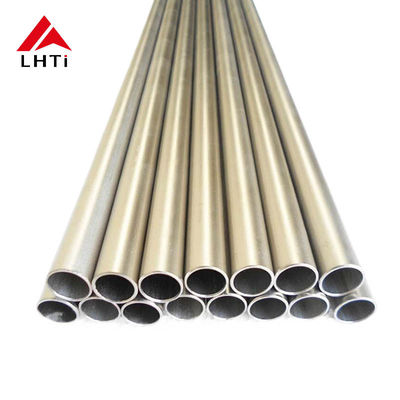

مقدمة أنابيب التيتانيوم في مبادلات الحرارة

المبادلات الحرارية تلعب دورا حاسما في العديد من العمليات الصناعية من خلال نقل الحرارة بين اثنين أو أكثر من السوائل دون خلطها.التيتانيوم حصل على اهتمام كبير بسبب خصائصه الاستثنائيةيقدم أنبوب التيتانيوم 19 ملم توازن فريد من القوة، وخصائص خفيفة الوزن، ومقاومة التآكل، مما يجعله خيارا مثاليا لتطبيقات مبادلة الحرارة.هذه المقالة تستكشف المزايا، وعمليات التصنيع، والاستخدامات المختلفة من أنابيب التيتانيوم 19mm في مبادلات الحرارة.

مزايا أنابيب التيتانيوم 19 ملم

واحدة من المزايا الرئيسية لاستخدام أنابيب التيتانيوم 19 ملم في مبادلات الحرارة هي مقاومة التآكل المذهلة. على عكس المواد التقليدية مثل الفولاذ المقاوم للصدأ أو النحاس،التيتانيوم مقاوم للغاية للتآكل في الحفر والشقوق، وخاصة في البيئات العدوانية مثل تلك الموجودة في المعالجة الكيميائية أو تطبيقات مياه البحر.خفض تكاليف الصيانة والوقت المتوقف، والتي هي عوامل حاسمة في البيئات الصناعية.

ميزة أخرى مهمة من أنابيب التيتانيوم هي طبيعتها الخفيفة الوزن. مع وزنها أقل بنحو 40 ٪ من الفولاذ المقاوم للصدأ ، تسهل أنابيب التيتانيوم 19 ملم التثبيت والنقل بسهولة.هذا التخفيض في الوزن مفيد بشكل خاص في الصناعات التي تكون فيها الدعم الهيكلي مصدر قلق، مما يسمح للمهندسين بتصميم أطر دعم أخف وزناً. بالإضافة إلى ذلك، يسهم الوزن المنخفض في توفير الطاقة بشكل عام أثناء النقل والتركيب،مواصلة تعزيز كفاءة استخدام التيتانيوم في مبادلات الحرارة.

التوصيل الحراري هو عامل مهم آخر في أداء المبادلات الحرارية بينما التيتانيوم ليس أفضل موصل مقارنة مع مواد مثل النحاسموصلاته الحرارية لا تزال كافية للعديد من التطبيقاتوعلاوة على ذلك، فإن مزيج من قطر 19 ملم وتصميم دوامة غالبا ما تستخدم في أنابيب التيتانيوم يسمح بتحسين كفاءة نقل الحرارة.هذه الأداء المحسن يمكن أن يؤدي إلى انخفاض استهلاك الطاقة وزيادة كفاءة التشغيل، مما يجعل أنابيب التيتانيوم خيارًا ذكيًا لتصميمات المبادلات الحرارية الحديثة.

الخصائص الرئيسية لأنبوب التيتانيوم من الدرجة 2 الدرجة 5

التيتانيوم من الدرجة الثانية والدرجة الخامسة هما اثنان من سبائك التيتانيوم الأكثر استخدامًا ، كل منهما له خصائص متميزة مناسبة لتطبيقات مختلفة. إليك تقسيم خصائصهما الرئيسية:

التيتانيوم من الدرجة الثانية (التيتانيوم النقي من الناحية التجارية)

غالبًا ما يشار إلى التيتانيوم من الدرجة 2 باسم CP Ti Grade 2 أو التيتانيوم النقي التجاري. إنه واحد من أكثر درجات التيتانيوم استخدامًا لأنه يوفر مقاومة ممتازة للتآكل ،قوة جيدة، و قابلية لحام.

1التكوين الكيميائي

• التيتانيوم (Ti): ~ 99٪
• كميات صغيرة من الأكسجين والكربون والنيتروجين والهيدروجين والحديد.
• التيتانيوم من الدرجة 2 هو تيتانيوم نقي أساسا مع مستويات منخفضة من عناصر السبائك، مما يجعله مثالي للتطبيقات المقاومة للتآكل.

2الخصائص الميكانيكية

• قوة الشدّة: حوالي 345~450 MPa (50~65 ksi)
• قوة الوصول: حوالي 275 MPa (40 ksi)
• الطول: 20-30 ٪
  • هذا يعطيها مرونة جيدة ، مما يجعلها قابلة للتشكيل بسهولة ومناسبة لتطبيقات مختلفة حيث المرونة مهمة.
• نموذج المرونة: ~ 105 GPa (15.2 مليون psi)

3مقاومة للتآكل

• مقاومة ممتازة لمجموعة واسعة من البيئات التآكلية، بما في ذلك مياه البحر والكلوريدات والأحماض والمواد المأكسة.
• مقاومة للجحور، تآكل الشقوق، والتصدع بسبب التآكل.
• غالباً ما تستخدم في المعالجة الكيميائية والتطبيقات البحرية حيث التعرض للمواد المعطرة أمر شائع.

4. قابلية لحام

• قابلية اللحام الممتازة مع عمليات مثل TIG (غاز التونغستن غير فعال) و MIG (غاز المعادن غير فعال) لحام.
• يمكن لحامها في كل من الظروف التي تم استلامها والحرارة دون المساس بالخصائص الميكانيكية.

5مقاومة الحرارة

• يمكنه التعامل مع درجات الحرارة المعتدلة تصل إلى حوالي 400 درجة مئوية (752 درجة فهرنهايت).
• ليست مقاومة للحرارة مثل بعض سبائك التيتانيوم الأخرى مثل الدرجة الخامسة

6الكثافة

• الكثافة: ~ 4.51 غرام/سم3 (4510 كجم/م3)
  • أكثر كثافة قليلاً من بعض صنوف التيتانيوم الأكثر سبيكة ، ولكن لا يزال خفيفاً نسبياً مقارنة بالصلب.

الصف 5 التيتانيوم (Ti-6Al-4V)

التيتانيوم من الدرجة الخامسة ، المعروف أيضًا باسم Ti-6Al-4V ، هو سبيكة ألفا بيتا تحتوي على 6٪ من الألومنيوم و 4٪ من الفاناديوم. إنه أحد سبيكات التيتانيوم الأكثر شعبية بسبب قوته العالية ووزنه الخفيف ،ومقاومة ممتازة للتعب والتهاب.

1التكوين الكيميائي

• التيتانيوم (Ti): التوازن (حوالي 90٪)
• الألومنيوم (Al): 6%
• الفاناديوم (V): 4%
• الحديد (Fe) والأكسجين (O) والكربون (C) موجودة بكميات ضئيلة.

2الخصائص الميكانيكية

• قوة الشد: حوالي 895-1,200 MPa (130-175 ksi)
  • أعلى بكثير من التيتانيوم من الدرجة الثانية، مما يجعله مناسبًا لتطبيقات الضغط العالي.
• قوة العائد: حوالي 828 MPa (120 ksi)
  • أقوى من الدرجة 2، مما يجعلها أكثر ملاءمة للتطبيقات الهيكلية التي تتطلب نسب قوة إلى وزن أفضل.
• الطول: 10~15%
• نموذج المرونة: ~ 110 GPa (16 مليون psi)

3مقاومة للتآكل

• مقاومة جيدة للتآكل لمجموعة واسعة من البيئات ، بما في ذلك مياه البحر والكلوريدات وحمض الكبريتيك والأحماض.
• قابل للمقارنة مع الدرجة 2 من حيث مقاومة التآكل في معظم البيئات ولكن أقل مقاومة قليلا في بعض المناطق العدوانيةالبيئات الغنية بالكلوريد بسبب وجود عناصر سبائك مثل الألومنيوم والفاناديوم.

4. قابلية لحام

• قابلية لحام جيدة ولكنها تتطلب المزيد من الرعاية مقارنة بالدرجة 2 بسبب قوتها العالية ومحتوى السبائك.
• تشمل عمليات اللحام الشائعة TIG و MIG و EB (حزمة الإلكترون).
• المعالجة الحرارية المناسبة وإجراءات اللحام حاسمة للحفاظ على القوة والخصائص الميكانيكية.

5مقاومة الحرارة

• يمكن أن تعمل في درجات حرارة أعلى من الدرجة 2 ، مع الحد الأقصى لدرجة حرارة التشغيل المستمرة حوالي 400 600 درجة مئوية (752 1,112 درجة فهرنهايت).
• يظهر استقرار حراري جيد ويمكن أن يتحمل دورة حرارية معتدلة.

6الكثافة

• الكثافة: ~ 4.43 غرام/سم3 (4430 كجم/م3)
  • أخف من معظم سبائك الصلب، مما يسهم في استخدامه على نطاق واسع في التطبيقات الفضائية والسيارات حيث انخفاض الوزن مهم.

عمليات تصنيع أنابيب التيتانيوم 19 ملم

إن تصنيع أنابيب التيتانيوم 19 ملم ينطوي على العديد من التقنيات المتقدمة التي تضمن جودة عالية وأداء عال.غالباً في شكل بلاطات تخضع لعمليات مثل إعادة صهر القوس الفارغ لتحقيق خصائص المواد المرغوبةهذه الخطوة الأولية حيوية لإنتاج أنابيب تلبي معايير صناعية صارمة، لا سيما في قطاعات مثل الفضاء والمعالجة الكيميائية.

بمجرد تحضير المواد الخام ، يخضع التيتانيوم لعمليات مثل التطويق أو التدحرج لإنشاء الشكل الأنبوبي.يتم تحقيق قطر محدد 19 مم من خلال تقنيات معالجة دقيقة التي تحافظ على سلامة هيكلية المادةيمكن أن تشمل عمليات ما بعد التصنيع المعالجة الحرارية لتعزيز الخصائص الميكانيكية وتخفيف الضغوط الداخلية ، وهو أمر ضروري لضمان المتانة في ظل ظروف التشغيل.

اللحام يلعب دورًا حاسمًا في تجميع أنابيب التيتانيوم لمبادلات الحرارة. يستخدم اللحام بالقوس الغازي للتنغستن (GTAW) بشكل شائع بسبب قدرته على إنتاج مفاصل قوية وخالية من العيوب.هذه الطريقة مهمة بشكل خاص للحفاظ على مقاومة التآكل من التيتانيومتدابير صارمة لمراقبة الجودة، بما في ذلك الاختبارات غير المدمرة والفحوصات الأبعاد،يتم تنفيذها لضمان امتثال المنتج النهائي لجميع المواصفات.

ASTM B338 هو مواصفات قياسية تغطي أنابيب وتايتانيم غير ملتحمة وملحومة لمختلف التطبيقات ، وخاصة في صناعات الطيران والفضاء والمعالجة الكيميائية والبحرية.ها هو مقدمة موجزة لأنبوبات التيتانيوم ASTM B338:

لمحة عامة عن ASTM B338

1. النطاق:

   • تحدد ASTM B338 متطلبات أنابيب التيتانيوم في مختلف الدرجات ، بما في ذلك التيتانيوم النقي في التجارة والسبائك التيتانيوم. يمكن أن تكون الأنابيب إما بلا خيوط أو لحام ،وهي مصممة للاستخدام في بيئات عالية الأداء.

2. تصنيفات المواد:

   • الصفوف الشائعة تشمل الصفوف التيتانيوم CP (النقي تجاريًا) (الصف 1 إلى الصف 4) والصفوف السبائك (على سبيل المثال ، الصف 5 ، Ti-6Al-4V). تقدم كل صف خصائص مختلفة ، مثل القوة ، الدقة ،ومقاومة للتآكل.

3. التطبيقات:

   • يتم استخدام المواصفات في المقام الأول في الصناعات التي تتطلب نسبة قوة عالية إلى الوزن ومقاومة التآكل الممتازة ، مثل الطيران والفضاء ، المعالجة الكيميائية ، الهندسة البحرية ،وتطبيقات طبية.

4. عمليات التصنيع:

   • يتم إنتاج الأنابيب من خلال عمليات مثل العمل الساخن والعمل البارد والمعالجة الحرارية لتلبية الخصائص الميكانيكية والأبعاد المحددة.كما يمكن أن يخضعوا للتفتيش من أجل ضمان الجودة.

5. المعايير والاختبارات:

   • يحدد ASTM B338 متطلبات اختبار الخصائص الميكانيكية ومقاومة التآكل والأبعاد ، مما يضمن أن الأنابيب تلبي معايير الصناعة للأداء والسلامة.

6. المواصفات:

   • يوفر المعيار متطلبات مفصلة لأبعاد الأنابيب، وسمك الجدران، والتسامحات، والتشطيبات السطحية، وضمان تلبيتها للمتطلبات الصارمة لتطبيقاتها المقصودة.

فوائد أنابيب التيتانيوم ASTM B338

• مقاومة التآكل: مقاومة ممتازة لمجموعة واسعة من البيئات التآكلية، بما في ذلك مياه البحر والظروف الحمضية.
• خفيفة الوزن: أقل كثافة مقارنة بالصلب ، مما يجعلها مناسبة للتطبيقات التي تكون فيها وفورات الوزن حاسمة.
• قوة: قوة سحب عالية ومقاومة للتعب ، مثالية للتطبيقات المتطلبة.
• التوافق البيولوجي: مناسبة للتطبيقات الطبية ، لأنها لا تتفاعل سلبًا مع أنسجة الجسم.

الخصائص الرئيسية لأنبوبات التيتانيوم ASTM B338:

يسلط مواصفات ASTM B338 الضوء على العديد من الخصائص الحاسمة لأنابيب التيتانيوم ، والتي تسهم في أدائها عبر تطبيقات مختلفة. فيما يلي الخصائص الرئيسية:

1الخصائص الميكانيكية

• قوة الشد: تظهر أنابيب التيتانيوم ASTM B338 قوة سحب عالية ، مما يمكنها من تحمل ضغوط كبيرة دون تشوه. على سبيل المثال ،التيتانيوم النقي التجاري (الدرجات 1 و 2) عادة ما يكون له قوة سحب تتراوح من 240 إلى 450 MPa، في حين أن سبائك التيتانيوم مثل Ti-6Al-4V يمكن أن تتجاوز 900 MPa.
• قوة الانسحاب: تشير قوة الانسحاب إلى الحد الأقصى للجهد الذي يمكن تطبيقه قبل حدوث تشوه دائم. التجارية التيتانيوم النقي لديه قوى الانسحاب حوالي 170 إلى 350 MPa،في حين أن سبائك التيتانيوم مثل Ti-6Al-4V لديها قوى عالية جدا، وتعزيز مدى ملاءمتها لتطبيقات تحمل الحمل.
• التمدد: تعكس هذه الخاصية مرونة المادة ، مما يشير إلى مدى قدرتها على التمدد قبل الكسر. تظهر أنابيب ASTM B338 بشكل عام امتدادًا جيدًا (حوالي 20٪ أو أكثر) ،وهو أمر حاسم للتطبيقات التي تتطلب تشكيل وتشكيل.

2مقاومة للتآكل

• مقاومة استثنائية: التجارية النقي التيتانيوم مقاومة للغاية للتآكل، وخاصة في البيئات العدوانية مثل مياه البحر، والظروف الحمضية، ووسائط الأكسدة.هذا يجعلها مثالية لتطبيقات المعالجة البحرية والكيميائية.

3طبيعة خفيفة الوزن

• الكثافة: التيتانيوم خفيف بنحو 45٪ من الفولاذ ، مما يفيد بشكل كبير التطبيقات التي يكون فيها خفض الوزن أمرًا ضروريًا.هذه الخصائص خفيفة الوزن تسمح لتصميم هياكل أكثر كفاءة دون التضحية بقوةوخاصة في مجال الطيران والفضاء وتطبيقات السيارات عالية الأداء.

4مقاومة التعب

• متانة مع مرور الوقت: تظهر سبائك التيتانيوم مقاومة ممتازة للتعب ، مما يجعلها مناسبة لتطبيقات الحمل الدوري ،مثل في مكونات الطيران والفضاء حيث يحدث الإجهاد المتكرر مع مرور الوقت.

5الخصائص الحرارية

• أداء درجة الحرارة العالية: يمكن للتيتانيوم الحفاظ على قوته وسلامته في درجات حرارة مرتفعة ، مما يجعله مناسبًا لتطبيقات مثل أنظمة العادم في قطاعات السيارات والفضاء الجوي.

6التوافق البيولوجي

• التطبيقات الطبية: إن طبيعة التوافق البيولوجي للتيتانيوم النقي تجارياً تجعله خيارًا ممتازًا للزرع والأجهزة الطبية ، مما يقلل من خطر التفاعلات السلبية في جسم الإنسان.

ملخص

مزيج من قوة الشد العالية و المقاومة الممتازة للتآكل و الطبيعة الخفيفةوالمتانة تجعل أنابيب التيتانيوم ASTM B338 متعددة الاستخدامات للغاية ومناسبة لمجموعة واسعة من التطبيقات المطالبة، من الطيران إلى الأجهزة الطبية. هذه الخصائص تضمن تصميم فعال وأداء، وخاصة في البيئات التي قد تفشل فيها المواد التقليدية.

تطبيقات أنابيب التيتانيوم 19 ملم في مبادلات الحرارة

تنوع أنابيب التيتانيوم 19mm يجعلها مناسبة لتطبيقات مختلفة في مبادلات الحرارة في العديد من الصناعات. في قطاع المعالجة الكيميائية،هذه الأنابيب تستخدم في كثير من الأحيان في الأنظمة التي تتعامل مع المواد السامةحيث ستفشل المواد التقليدية. قدرتها على مقاومة المواد الكيميائية القاسية مع الحفاظ على سلامة الهيكل تضمن التشغيل الموثوق به وتقلل من خطر فشل المعدات.

في صناعة الأغذية والمشروبات، الحفاظ على النظافة ومنع التلوث أمر بالغ الأهمية.طبيعة التيتانيوم غير التفاعلية تجعل أنابيب 19 مم خيار ممتاز للاستخدام في عمليات التبشيرية والتعقيممن خلال ضمان عدم تسرب المواد الضارة إلى المنتجات، تساعد هذه الأنابيب الشركات على الامتثال لقواعد السلامة الصارمة، وبالتالي حماية صحة المستهلك والحفاظ على جودة المنتج.

كما تستفيد صناعة الأدوية بشكل كبير من تطبيق أنابيب التيتانيوم 19 ملم. في العمليات التي تتطلب تحكم دقيق في درجة الحرارة، مثل إنتاج اللقاحات،هذه الأنابيب تقدم أداء حراري ثابت دون المساس بكمال المركبات الحساسةتتسم التوافق البيولوجي ومقاومة التآكل من التيتانيوم بكونها الخيار المفضل للتطبيقات حيث الحفاظ على النقاء والسلامة أمر بالغ الأهمية.

الاتجاهات المستقبلية في تكنولوجيا أنابيب التيتانيوم

مع استمرار تطور الصناعات ، من المتوقع أن ينمو الطلب على أنابيب التيتانيوم غير المسامة في مبادلات الحرارة.تركز جهود البحث والتطوير الجارية على تحسين خصائص سبائك التيتانيوم، مما يسمح لهم بالقيام بأداء أفضل في ظل ظروف شديدة.كما أنها تفتح طرقًا جديدة لإنتاج الهندسة المعقدة والتصاميم المخصصة التي تلبي متطلبات التطبيق المحددةمن المرجح أن تؤدي هذه التطورات إلى زيادة اعتماد أنابيب التيتانيوم غير المسامة في مختلف الصناعات.

الاستدامة أصبحت محركًا مهمًا في اختيار المواد ، ويمكن إعادة تدوير التيتانيوم يساهم في جاذبيته في التطبيقات الحديثة.بينما تسعى الصناعات للحد من بصمتها البيئية، سوف يصبح استخدام المواد القابلة لإعادة التدوير ودائمة مثل التيتانيوم مهمة بشكل متزايد.ضمان أن يظل خيارًا مستدامًا لمبادلات الحرارة والتطبيقات الحرجة الأخرى.

الرقمنة والتكنولوجيات الذكية من المقرر أن تُحدث ثورة في طريقة تصميم ومراقبة المبادلات الحرارية.يمكن أن يوفر دمج أجهزة الاستشعار وأنظمة المراقبة في الوقت الحقيقي في تصاميم أنابيب التيتانيوم السلس رؤى قيمة في الأداء والحالة بمرور الوقتهذه التطورات لن تعزز كفاءة التشغيل فحسب ، بل ستسمح أيضًا باستراتيجيات الصيانة التنبؤية ، مما يؤدي في النهاية إلى خفض تكاليف التشغيل وتحسين الموثوقية.
