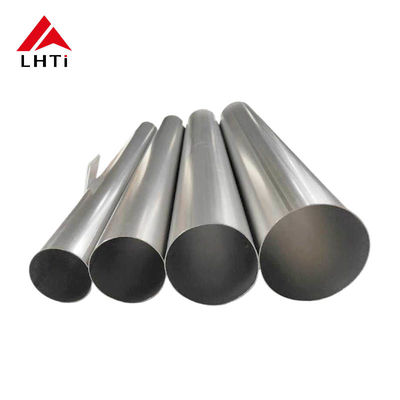

تطبيقات درجة الحرارة ASTM B338 الصف 9 الأنبوب التيتانيوم مع صياغة والضغط أو المعالجة الآلية

مقدمة إلى أنبوب التيتانيوم ASTM B338

ASTM B338 هو مواصفات قياسية تحدد متطلبات أنابيب التيتانيوم غير الملحومة والملحومة المستخدمة في تطبيقات صناعية مختلفة.هذه المواصفات حاسمة لضمان أن أنابيب التيتانيوم تلبي خصائص ميكانيكية محددةالخصائص الفريدة للتيتانيوم، مثل مقاومة التآكل الممتازة ونسبة القوة إلى الوزن العالية،يجعلها الخيار المثالي للصناعات مثل الطيران والفضاءمن خلال الالتزام بـ ASTM B338 ، يمكن للمصنعين ضمان أن أنابيب التيتانيوم الخاصة بهم تعمل بشكل موثوق في ظل ظروف صعبة.

الخصائص الرئيسية لأنبوبات التيتانيوم ASTM B338

يحدد مواصفات ASTM B338 العديد من الخصائص الحاسمة لأنابيب التيتانيوم ، بما في ذلك قوة الشد ، وقوة الإمداد ، والتطويل.هذه الأنابيب مصنوعة من التيتانيوم النقي تجاريا أو سبائك التيتانيومعلى سبيل المثال، التيتانيوم النقي تجاريا (الدرجة 1، الدرجة 2، الخ) يقدم مقاومة تآكل استثنائية،مما يجعلها مناسبة للبيئات العدوانيةبالإضافة إلى ذلك ، توفر سبائك التيتانيوم ، مثل Ti-6Al-4V ، قوة معززة ومقاومة للتعب ، مما يوسع نطاق التطبيقات لأنبوبات التيتانيوم ASTM B338.

خاصية أخرى مهمة لأنابيب التيتانيوم ASTM B338 هي طبيعتها الخفيفة الوزن. التيتانيوم أخف من الفولاذ بنسبة 45٪ تقريبًا ، ولكنه يحافظ على قوة مماثلة أو حتى متفوقة.هذه السمة مفيدة بشكل خاص في التطبيقات التي يكون فيها خفض الوزن أمرًا حاسمًا، مثل مكونات الطائرات والفضاء وأجزاء السيارات عالية الأداء. يضمن الجمع بين الوزن الخفيف والقوة العالية أن يمكن تصميم الهياكل بكفاءة أكبر ،مما يؤدي إلى زيادة كفاءة استهلاك الوقود وأداء النظام العام.

مزايا أنابيب التيتانيوم

إحدى المزايا الرئيسية للأنابيب غير المسامة من التيتانيوم هي مقاومة التآكل المتميزة. يظهر التيتانيوم طبقة أكسيد طبيعية تحميه من البيئات التآكلية.مما يجعلها مثالية للاستخدام في المعالجة الكيميائية والتطبيقات البحريةفي المبادلات الحرارية، حيث السوائل غالبا ما تحتوي على مواد كيميائية عدوانية أو الأملاح، وتؤكد متانة التيتانيوم الطول العمر والموثوقية، وتقليل خطر التسرب وفشل المعدات.هذه المقاومة للتآكل تمدد بشكل كبير عمر خدمة المبادلات الحرارية، مما يقلل من تكاليف الصيانة وأوقات التوقف المرتبطة بالإصلاحات أو الاستبدال.

ميزة رئيسية أخرى من أنابيب التيتانيوم غير الملحومة هي طبيعتها خفيفة الوزن. بالمقارنة مع المواد التقليدية مثل الفولاذ المقاوم للصدأ أو الفولاذ الكربوني، التيتانيوم أخف بكثير.والذي يترجم إلى سهولة التعامل والتركيبيمكن أن يكون هذا التخفيض في الوزن مفيدًا بشكل خاص في أنظمة مبادلات الحرارة على نطاق واسع ، حيث يمكن أن تعقد المكونات الثقيلة الخدمات اللوجستية وتزيد من متطلبات الدعم الهيكلي.باستخدام أنابيب من التيتانيوم، يمكن للمهندسين تصميم أنظمة أكثر كفاءة واستجابة مع الحفاظ على سلامة الهيكل.

الخصائص الميكانيكية للتيتانيوم تلعب أيضا دورا حاسما في تطبيقها في مبادلات الحرارة. يتمتع التيتانيوم بقوة سحب عالية ومقاومة ممتازة للتعب.تسمح لها بالتحمل للاختلالات الشديدة في الضغط والدرجة الحراريةهذه الخصائص حيوية في مبادلات الحرارة التي تعمل في ظل ظروف الضغط العالي، مما يضمن أن الأنابيب يمكن أن تحافظ على سلامتها وأدائها مع مرور الوقت.مزيج من هذه المزايا الميكانيكية يضمن أن أنابيب التيتانيوم السامة يمكن أن تتعامل بفعالية مع الظروف المطالبة من مختلف التطبيقات الصناعية.

الخصائص الرئيسية لأنبوب التيتانيوم من الدرجة 9

التيتانيوم من الدرجة 9 ، المعروف أيضًا باسم Ti-3Al-2.5V ، هو سبيكة ألفا بيتا تجمع بين الخصائص المفيدة لكلا من مراحل ألفا وبيتا التيتانيوم.إنه معروف بنسبة قوته إلى وزنه الممتازة، مقاومة للتآكل، وقابلية جيدة لللحام، مما يجعلها مناسبة لمجموعة من التطبيقات، وخاصة في الصناعات مثل الطيران والفضاء والبحرية والسيارات، والمعالجة الكيميائية.أدناه خصائص رئيسية من الصف 9 الأنبوب التيتانيوم:

1التكوين الكيميائي

• التيتانيوم (Ti): ~ 90%
• الألومنيوم (Al): 3%
• الفاناديوم (V): 2.5%
• يمنح هذا التركيب المحدد للسبائك مزيجاً فريداً من القوة والمرونة ومقاومة التآكل.

2الخصائص الميكانيكية

• قوة الشد: حوالي 895 MPa (130 ksi)
  • تظهر أنابيب التيتانيوم من الدرجة 9 قوة جيدة ، مما يجعلها مناسبة للتطبيقات الهيكلية التي تتطلب خصائص قوة وخفيفة الوزن.
• قوة العائد: حوالي 828 MPa (120 ksi)
  • هذا يجعلها قوية بما فيه الكفاية للتطبيقات التي يكون فيها تشوه المواد مصدر قلق.
• الطول: عادةً 10~15%
  • يظهر التيتانيوم من الدرجة 9 مرونة ممتازة ، مما يسمح بتشكيله أو ثنيته دون كسر ، وهو أمر مهم لتطبيقات الأنابيب التي قد تتطلب تشكيل أو لحام.
• نموذج المرونة: ~ 110 GPa (16 مليون psi)
  • إن النموذج منخفض نسبيًا مقارنة بالصلب ، مما يجعله أكثر مرونة ولكنه لا يزال قويًا بما فيه الكفاية لتطبيقات عالية الأداء.

3مقاومة للتآكل

• مقاومة ممتازة للتآكل: أنابيب التيتانيوم من الدرجة 9 مقاومة للغاية للتآكل في العديد من البيئات العدوانية ، بما في ذلك مياه البحر ، محلولات الكلوريد ، والأحماض المأكسدة.
• فهي مقاومة بشكل خاص للجحور والتآكل في الشقوق والتشقق بسبب التآكل ، مما يجعلها مناسبة للاستخدام في البيئات البحرية والمعالجة الكيميائية والبحرية.
• طبقة الأكسيد التي تتشكل بشكل طبيعي على سطح التيتانيوم تساعد في حمايتها من المزيد من التآكل.

4مقاومة الحرارة

• أداء درجة الحرارة العالية: يمكن أن يعمل التيتانيوم من الدرجة 9 بشكل جيد في درجات الحرارة المرتفعة ، مع نطاق درجة حرارة الخدمة يصل إلى حوالي 400 درجة مئوية (752 درجة فهرنهايت) للعمل المستمر.
• على الرغم من أنه ليس مقاومًا للحرارة مثل الدرجة 5 (Ti-6Al-4V) ، إلا أنه لا يزال يقدم استقرارًا حراريًا جيدًا ويمكن استخدامه في التطبيقات ذات الدورة الحرارية المعتدلة أو درجات الحرارة العالية.

5الوزن والكثافة

• الكثافة: حوالي 4.43 غرام/سم3 (4430 كجم/م3)
  • التيتانيوم أخف من الصلب بنحو 60٪، وهو عامل رئيسي في استخدامه على نطاق واسع في مجال الطيران والفضاء وتطبيقات السيارات حيث تخفيض الوزن أمر حاسم.

6. قابلية اللحام والتصنيع

• قابلية لحام جيدة: أنابيب التيتانيوم من الدرجة 9 لديها قابلية لحام جيدة ، خاصة في عمليات لحام TIG (غاز التونغستن الخامل) و MIG (غاز المعادن الخامل).ويرجع ذلك إلى مستويات السبائك المنخفضة نسبيا من الشوائب واستجابة جيدة للمعالجة الحرارية.
• قابلية التشكيل: يمكن تشكيله بسهولة إلى أنابيب وأنابيب وأشكال أخرى لتطبيقات مختلفة ،خاصة في أنظمة الطيران والفضاء والصناعية التي تتطلب كل من المتانة وخصائص خفيفة الوزن.

عمليات تصنيع أنابيب التيتانيوم الخالدة

إنتاج أنابيب التيتانيوم السامة ينطوي على تقنيات تصنيع متقدمة تضمن جودة عالية ودقة. عادة ما تبدأ العملية باختيار أجزاء من التيتانيوم ،والتي يتم تسخينها ثم ثقبها لتشكيل أنبوب مجوفتتضمن الخطوة التالية إطالة الأنبوب من خلال اختراق الدوار أو أساليب الطحن ، مما يؤدي إلى أنبوب سلس مع سمك جدار ثابت.هذه العملية التصنيعية لا تحسن فقط من الخصائص الميكانيكية للمادة ولكن أيضا يزيل نقاط الضعف المرتبطة المفاصل المطاطية، مما يؤدي إلى منتج موثوق ودائم.

تقنيات العمل الحار تستخدم عادة خلال عملية التصنيع لتعزيز الخصائص الميكانيكية للتيتانيوم.يمكن للمصنعين تحسين بنية التيتانيوم الصغيرةبعد تشكيل الأنابيب ، تخضع لسلسلة من المعالجات الحرارية لتحسين خصائصها بشكل أكبر.هذه العمليات حاسمة لضمان أن المنتج النهائي يلبي معايير وصفات صناعية صارمة.

التحكم في الجودة أمر بالغ الأهمية في تصنيع أنابيب التيتانيوم السامة ، حيث أن سلامة المنتج النهائي أمر ضروري للعمل الآمن في مبادلات الحرارة.المصنعون يقومون باختبارات صارمة، بما في ذلك أساليب الاختبار غير التدميري مثل الفحص بالموجات فوق الصوتية والإدارية ، لاكتشاف أي عيوب محتملة.هذا الالتزام بالجودة يضمن أن أنابيب التيتانيوم السامة يمكن أن تتحمل صعوبات التطبيقات الصناعية وتوفر أداءً مثاليًا.

ASTM B338 هو مواصفات قياسية تغطي أنابيب وتايتانيم غير ملتحمة وملحومة لمختلف التطبيقات ، وخاصة في صناعات الطيران والفضاء والمعالجة الكيميائية والبحرية.ها هو مقدمة موجزة لأنبوبات التيتانيوم ASTM B338:

لمحة عامة عن ASTM B338

1. النطاق:

   • تحدد ASTM B338 متطلبات أنابيب التيتانيوم في مختلف الدرجات ، بما في ذلك التيتانيوم النقي في التجارة والسبائك التيتانيوم. يمكن أن تكون الأنابيب إما بلا خيوط أو لحام ،وهي مصممة للاستخدام في بيئات عالية الأداء.

2. تصنيفات المواد:

   • الصفوف الشائعة تشمل الصفوف التيتانيوم CP (النقي تجاريًا) (الصف 1 إلى الصف 4) والصفوف السبائك (على سبيل المثال ، الصف 5 ، Ti-6Al-4V). تقدم كل صف خصائص مختلفة ، مثل القوة ، الدقة ،ومقاومة للتآكل.

3. التطبيقات:

   • يتم استخدام المواصفات في المقام الأول في الصناعات التي تتطلب نسبة قوة عالية إلى الوزن ومقاومة التآكل الممتازة ، مثل الطيران والفضاء ، المعالجة الكيميائية ، الهندسة البحرية ،وتطبيقات طبية.

4. عمليات التصنيع:

   • يتم إنتاج الأنابيب من خلال عمليات مثل العمل الساخن والعمل البارد والمعالجة الحرارية لتلبية الخصائص الميكانيكية والأبعاد المحددة.كما يمكن أن يخضعوا للتفتيش من أجل ضمان الجودة.

5. المعايير والاختبارات:

   • يحدد ASTM B338 متطلبات اختبار الخصائص الميكانيكية ومقاومة التآكل والأبعاد ، مما يضمن أن الأنابيب تلبي معايير الصناعة للأداء والسلامة.

6. المواصفات:

   • يوفر المعيار متطلبات مفصلة لأبعاد الأنابيب، وسمك الجدران، والتسامحات، والتشطيبات السطحية، وضمان تلبيتها للمتطلبات الصارمة لتطبيقاتها المقصودة.

فوائد أنابيب التيتانيوم ASTM B338

• مقاومة التآكل: مقاومة ممتازة لمجموعة واسعة من البيئات التآكلية، بما في ذلك مياه البحر والظروف الحمضية.
• خفيفة الوزن: أقل كثافة مقارنة بالصلب ، مما يجعلها مناسبة للتطبيقات التي تكون فيها وفورات الوزن حاسمة.
• قوة: قوة سحب عالية ومقاومة للتعب ، مثالية للتطبيقات المتطلبة.
• التوافق البيولوجي: مناسبة للتطبيقات الطبية ، لأنها لا تتفاعل سلبًا مع أنسجة الجسم.

الخصائص الرئيسية لأنبوبات التيتانيوم ASTM B338:

يسلط مواصفات ASTM B338 الضوء على العديد من الخصائص الحاسمة لأنابيب التيتانيوم ، والتي تسهم في أدائها عبر تطبيقات مختلفة. فيما يلي الخصائص الرئيسية:

1الخصائص الميكانيكية

• قوة الشد: تظهر أنابيب التيتانيوم ASTM B338 قوة سحب عالية ، مما يمكنها من تحمل ضغوط كبيرة دون تشوه. على سبيل المثال ،التيتانيوم النقي التجاري (الدرجات 1 و 2) عادة ما يكون له قوة سحب تتراوح من 240 إلى 450 MPa، في حين أن سبائك التيتانيوم مثل Ti-6Al-4V يمكن أن تتجاوز 900 MPa.
• قوة الانسحاب: تشير قوة الانسحاب إلى الحد الأقصى للجهد الذي يمكن تطبيقه قبل حدوث تشوه دائم. التجارية التيتانيوم النقي لديه قوى الانسحاب حوالي 170 إلى 350 MPa،في حين أن سبائك التيتانيوم مثل Ti-6Al-4V لديها قوى عالية جدا، وتعزيز مدى ملاءمتها لتطبيقات تحمل الحمل.
• التمدد: تعكس هذه الخاصية مرونة المادة ، مما يشير إلى مدى قدرتها على التمدد قبل الكسر. تظهر أنابيب ASTM B338 بشكل عام امتدادًا جيدًا (حوالي 20٪ أو أكثر) ،وهو أمر حاسم للتطبيقات التي تتطلب تشكيل وتشكيل.

2مقاومة للتآكل

• مقاومة استثنائية: التجارية النقي التيتانيوم مقاومة للغاية للتآكل، وخاصة في البيئات العدوانية مثل مياه البحر، والظروف الحمضية، ووسائط الأكسدة.هذا يجعلها مثالية لتطبيقات المعالجة البحرية والكيميائية.

3طبيعة خفيفة الوزن

• الكثافة: التيتانيوم خفيف بنحو 45٪ من الفولاذ ، مما يفيد بشكل كبير التطبيقات التي يكون فيها خفض الوزن أمرًا ضروريًا.هذه الخصائص خفيفة الوزن تسمح لتصميم هياكل أكثر كفاءة دون التضحية بقوةوخاصة في مجال الطيران والفضاء وتطبيقات السيارات عالية الأداء.

4مقاومة التعب

• متانة مع مرور الوقت: تظهر سبائك التيتانيوم مقاومة ممتازة للتعب ، مما يجعلها مناسبة لتطبيقات الحمل الدوري ،مثل في مكونات الطيران والفضاء حيث يحدث الإجهاد المتكرر مع مرور الوقت.

5الخصائص الحرارية

• أداء درجة الحرارة العالية: يمكن للتيتانيوم الحفاظ على قوته وسلامته في درجات حرارة مرتفعة ، مما يجعله مناسبًا لتطبيقات مثل أنظمة العادم في قطاعات السيارات والفضاء الجوي.

6التوافق البيولوجي

• التطبيقات الطبية: إن طبيعة التوافق البيولوجي للتيتانيوم النقي تجارياً تجعله خيارًا ممتازًا للزرع والأجهزة الطبية ، مما يقلل من خطر التفاعلات السلبية في جسم الإنسان.

ملخص

مزيج من قوة الشد العالية و المقاومة الممتازة للتآكل و الطبيعة الخفيفةوالمتانة تجعل أنابيب التيتانيوم ASTM B338 متعددة الاستخدامات للغاية ومناسبة لمجموعة واسعة من التطبيقات المطالبة، من الطيران إلى الأجهزة الطبية. هذه الخصائص تضمن تصميم فعال وأداء، وخاصة في البيئات التي قد تفشل فيها المواد التقليدية.

تطبيقات أنابيب التيتانيوم ASTM B338

توجد أنابيب التيتانيوم ASTM B338 تطبيقات واسعة في العديد من الصناعات بسبب خصائصها الفريدة. في قطاع الطيران والفضاء ، يتم استخدام هذه الأنابيب في مكونات المحركات ومبادلات الحرارة ،والعناصر الهيكلية، حيث توفير الوزن ومقاومة التآكل هي أهمية قصوى.قدرة التيتانيوم على تحمل درجات الحرارة والضغوط القصوى تجعله مادة مفضلة في هذه البيئات عالية الأداءوعلاوة على ذلك، فإن صناعة الطيران والفضاء تقدر كثيرا عدم تفاعل التيتانيوم، وهو أمر ضروري للمكونات التي تأتي في اتصال مع السوائل المختلفة.

في صناعة المعالجة الكيميائية ، تستخدم أنابيب التيتانيوم ASTM B338 في مبادلات الحرارة والمفاعلات وأنظمة الأنابيب.مثل الأحماض والكلوريدات، يقلل من تكاليف الصيانة ويزيد من عمر الخدمة. هذا التطبيق ذو صلة خاصة في البيئات التي ستفشل فيها المواد التقليدية ،وبالتالي ضمان السلامة والموثوقية في العملياتلا يقتصر استخدام التيتانيوم في هذه الإعدادات على تحسين الأداء بل يساهم أيضًا في ممارسات مستدامة من خلال تقليل الحاجة إلى الاستبدال المتكرر.

التطبيقات البحرية تستفيد أيضًا بشكل كبير من أنابيب التيتانيوم ASTM B338.نظراً للظروف القاسية التي تواجهها البيئات البحرية، مثل التعرض للمياه المالحة والضغط العالي، فإن مقاومة التيتانيوم للتآكل لا تقدر بثمن.غالبًا ما تستخدم هذه الأنابيب في أنظمة تبريد مياه البحر ومحطات تحلية المياه ومنصات النفط والغاز البحرية.استخدام التيتانيوم في هذه التطبيقات يساعد على تخفيف المشاكل المتعلقة بالتآكل والتلوث، مما يؤدي إلى أنظمة أكثر كفاءة وأطول مدة.

الاتجاهات المستقبلية في تكنولوجيا أنابيب التيتانيوم

مع استمرار تطور الصناعات ، من المتوقع أن ينمو الطلب على أنابيب التيتانيوم غير المسامة في مبادلات الحرارة.تركز جهود البحث والتطوير الجارية على تحسين خصائص سبائك التيتانيوم، مما يسمح لهم بالقيام بأداء أفضل في ظل ظروف شديدة.كما أنها تفتح طرقًا جديدة لإنتاج الهندسة المعقدة والتصاميم المخصصة التي تلبي متطلبات التطبيق المحددةمن المرجح أن تؤدي هذه التطورات إلى زيادة اعتماد أنابيب التيتانيوم غير المسامة في مختلف الصناعات.

الاستدامة أصبحت محركًا مهمًا في اختيار المواد ، ويمكن إعادة تدوير التيتانيوم يساهم في جاذبيته في التطبيقات الحديثة.بينما تسعى الصناعات للحد من بصمتها البيئية، فإن استخدام المواد القابلة لإعادة التدوير والمتينة مثل التيتانيوم سيصبح أكثر أهمية.ضمان أن يظل خيارًا مستدامًا لمبادلات الحرارة والتطبيقات الحرجة الأخرى.

الرقمنة والتكنولوجيات الذكية من المقرر أن تُحدث ثورة في طريقة تصميم ومراقبة المبادلات الحرارية.يمكن أن يوفر دمج أجهزة الاستشعار وأنظمة المراقبة في الوقت الحقيقي في تصاميم أنابيب التيتانيوم السلس رؤى قيمة في الأداء والحالة بمرور الوقتهذه التطورات لن تعزز كفاءة التشغيل فحسب، بل ستسمح أيضًا باستراتيجيات الصيانة التنبؤية، مما يؤدي في نهاية المطاف إلى خفض تكاليف التشغيل وتحسين الموثوقية.

الاستنتاج

في الختام، أنابيب التيتانيوم من الدرجة 7 تمثل مكونا حيويا في العديد من التطبيقات الصناعية بسبب خصائصها الفريدة ومزاياها.طبيعة خفيفة، والقوة العالية تجعلها مناسبة للبيئات المطالبة في صناعات الطيران والفضاء والمعالجة الكيميائية والبحرية.عمليات التصنيع المتطورة ومراقبة الجودة الصارمة تضمن أن هذه الأنابيب تلبي أعلى معايير الأداء والموثوقيةمع استمرار الصناعات في البحث عن حلول مبتكرة، ستظل أنابيب التيتانيوم من الدرجة 7 في طليعة، حيث تقدم متانة وكفاءة تتماشى مع الاحتياجات التشغيلية الحديثة.إن استخدام هذه المواد المتقدمة لن يعزز الإنتاجية فحسب بل سيسهم أيضاً في مستقبل أكثر استدامة في الهندسة والتصنيع.
