| اسم العلامة التجارية: | LHTi,China |
| رقم الطراز: | أنبوب التيتانيوم |
| الـ MOQ: | 5-10 قطع |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 5000 قطعة شهريا |

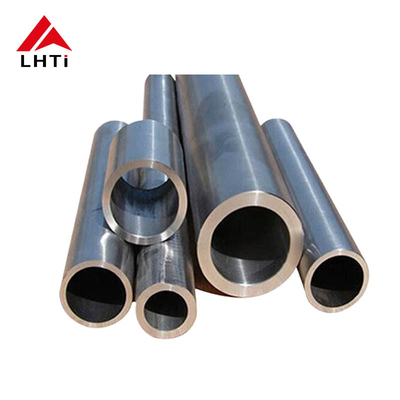

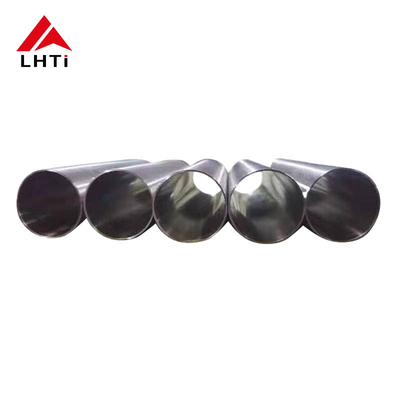

الصف 5 أنبوب غير مسام ASTM B338 التيتانيوم Gr 5 أنبوب للصناعة الكيميائية مقدمة
إدخال أنبوب التيتانيوم الخالي من اللحام:
التيتانيوم هو في الواقع سبيكة متعددة الاستخدامات تتراوح من الأجهزة الطبية إلى الهندسة الجوية.والنحاس لإنشاء درجات مختلفة مصممة لأغراض محددةتتوفر أنابيب التيتانيوم الخالية من الخيط في درجات تتراوح من 1 إلى 38، اعتمادا على متطلبات المورد.يتم توفير قضبان سبيكة التيتانيوم المنتجة وفقا لمعايير ASTM في ظروف مختلفة لتلبية الاحتياجات الصناعية المتنوعة.
أنابيب التيتانيوم تجمع بين الخصائص الاستثنائية للتيتانيوم مع تنوع الأشكال المعدنية الأسطوانيةيتم تفضيلها لصلابتها وخفة الوزنمقاومة التآكل تمتد إلى البيئات القاسية مثل مياه البحر والكلور. الأنابيب، وهي مكون أسطواني متوفر في مختلف الأقطار والأطوال،يخدم تطبيقات متنوعة بسبب بنيته المجوفة.
أنابيب التيتانيوم الخالية من اللحام من الدرجة 5 التي تتوافق مع معايير ASTM B338 مطلوبة للغاية لخصائصها الاستثنائية في التطبيقات المتطلبة.يحدد ASTM B338 أنابيب التيتانيوم وسبائك التيتانيوم غير الملحومة والملحومة المناسبة للمبادلات الحرارية والتطبيقات الصناعية الأخرى حيث مقاومة التآكل، قوة عالية، ومقاومة الحرارة أمر بالغ الأهمية.
التيتانيوم من الدرجة الخامسة، المعروف أيضاً باسم Ti-6Al-4V هو سبيكة تحتوي على 6% من الألومنيوم و 4% من الفاناديوم. هذا السبيكة توفر مزيجاً ملحوظاً من القوة، والخفيفة الوزن، مقاومة التآكل،و التوافق البيولوجي، مما يجعلها متعددة الاستخدامات في مختلف الصناعات. أنابيب بلا خيوط المصنعة إلى ASTM B338 تضمن جودة موحدة، ودقة الأبعاد،والخصائص الميكانيكية المتسقة اللازمة للتطبيقات الحرجة مثل مكونات الطيرانمعدات المعالجة الكيميائية والبيئات البحرية.
يتم تصنيع هذه الأنابيب من خلال عمليات الدقة لتلبية المتطلبات الصارمة لمعالجة الحرارة، والصفاء السطحي، والخصائص الميكانيكية،ضمان أدائها بشكل موثوق في ظروف شديدةسواء كانت تستخدم في المكونات الهيكلية أو أنظمة مبادلة الحرارة المعقدة، توفر الأنابيب السلسة من الدرجة 5 متانة وطول العمر،تلبية المعايير الصارمة المتوقعة في التطبيقات الصناعية الحديثة.
| المعيار | ASTM، AISI، GB، JIS، طلبات العملاء المتاحة |
| الحجم | الأنابيب المستديرة: OD: 16-119mm أو مخصصة |
| سمك | 0.25 ملم - 3.0 ملم |
| الطول | 6 أمتار أو حسب طلب العملاء |
| العينة | العينة المجانية متوفرة، ولكن يجب أن تدفع الشحن من قبل |
|
التسامح
|
القطر الخارجي: ±0.2mm سمك: ± 0.05mm الطول: ± 0.5 ملم |
| النهايات | في النهاية العادية أو النهايات المزدوجة أو حسب متطلباتك |
| العلامة | يتم وضع علامة على الأنابيب على النحو التالي: القياسية، الدرجة، OD، السماكة، الطول، الحرارة رقم. (أو وفقا لطلب العميل). |
|---|---|
| نوع خط اللحام | ERW (إلحام المقاومة الكهربائية) |
| الانتهاء |
أ. مطهر ب. البراقة #400، المرآة #600 - #1000 D. حبوب الخشب ج. مطبوخة E. المنهج، الخيوط |
| النموذج | منحني، مجوف، هيدروليكي، LSAW، الغلاية، الأنابيب المستقيمة، الملفوفة الأنابيب، مستديرة، مستطيلة، مربعة الخ |
| النهاية | النهاية العادمة، النهاية المزدوجة، الأنبوب المزدوج |
| التطبيق | الديكورات، البناء، صناعة الأغذية، الخ |
| الشهادة | ISO، SGS |
| حجم الأنابيب المستطيلة | 10*30, 10*40, 10*50, 20*10, 23*11, 24*12, 25*13, 28*25, 28*13, 29*14, 30*15, 30*20, 30*22, 34*22, 36*23, 50*25, 60*30, 75*45, 95*45 ملم |
| سمك | 0 بالضبط25028032037041051061071091، 1.11، 1.15, 1.41 ملم |
| خدمة القيمة المضافة | رسم وتوسيع حسب الحاجة الحجم والطول ، البولندية (الكهربائية والتجارية) المطحنة والمخلل الانحناء ، الماكينات وغيرها. |
| حجم الأنابيب المستديرة | 16، 17، 18، 19، 20، 21، 22، 23، 25، 28، 31.8، 35 ، 36 ، 381، 48، 50.8، 60 ، 635، 76.2، 89, 101, 114 مم |
| حجم الأنابيب المربعة | 17، 18، 19، 20، 21، 22، 23، 24، 25، 28، 30، 36، 38، 50 مم |
| الطول | 6 أمتار أو حسب طلب العميل |
| الاختبار | طيفي القراءة المباشرة، آلة الاختبار الهيدروستاتيكي، كاشف الأشعة السينية، كاشف عيوب التراسونيك UI، كاشف جسيمات مغناطيسية |
| المعدات | آلة الضغط، آلة الانحناء، آلة الدفع، آلة الطحن الكهربائية آلة رمل الرمال، الخ |
| القطر الخارجي | 6.35-219ملم |
| طريقة العملية | الرمز المرسوم، المهروس بحماية النيتروجين، الموجات فوق الصوتية، الشكل التلقائي، الملمع |
| الأصل | أوروبا الغربية / اليابانية / الهندية / الولايات المتحدة الأمريكية / الكورية / الأمريكية / الأوروبية |
| شهادات الاختبار | شهادة اختبار الشركة المصنعة وفقًا لمعيار EN 10204 / 3.1B ، شهادة المواد الخام ، تقرير اختبار الأشعة 100٪ ، تقرير فحص الطرف الثالث |
الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، التيتانيوم من الدرجة 1 هو الأكثر ليونة وأكثر قابلية للتشكيل من بين جميع درجات التيتانيوم النقية التجارية.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.
الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.
الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من جميع سبائك التيتانيوم. إنها تزيد بشكل ملحوظ من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.
الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قدرة ممتازة على اللحام والتصنيع ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقللة والهجوم المحلي في الهاليدات الساخنة.
الدرجة 12 من التيتانيوم:هذه الدرجة توفر مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة للتآكل.
الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متداخلة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.
| الحائط | الأحجام (مبالغ في الوزن) |
|---|---|
| .010 | 1/16 "، 1/8 "، 3/16 " |
| .020 | 1/16 "، 1/8 "، 3/16 "، 1/4 "، 5/16 "، 3/8 " |
| .012 | 1/8 " |
| .016 | 1/8 "، 3/16 " |
| .028 | 1/8 " ، 3/16 " ، 1/4 " ، 5/16 " ، 3/8 " ، 1/2 " ، 3/4 " ، 1" ، 1 1/2 " ، 2" |
| .035 | 1/8 ", 3/16 ", 1/4 ", 5/16 ", 3/8 ", 7/16 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .049 | 3/16 ", 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1 1/8 ", 1 1/4 ", 1 1/2 ", 1 5/8 ", 2", 2 1/4 " |
| .065 | 1/4 ", 5/16 ", 3/8 ", 1/2 ", 16 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 3/4 ", 2 ", 2 1/2 ", 3 " |
| .083 | 1/4 ", 3/8 ", 1/2 ", 5/8 ", 3/4 ", 7/8 ", 1", 1 1/4 ", 1 1/2 ", 1 5/8 ", 1 7/8 ", 2", 2 1/2 ", 3" |
| .095 | 1/2 "، 5/8 "، 1 "، 1 1/4 "، 1 1/2 "، 2 |
| .109 | نصف بوصة ، ثلاثة أرباع بوصة ، واحد ، واحد ، أربعة ، واحد ، نصف ، اثنان |
| .120 | 1/2 "، 5/8 "، 3/4 "، 7/8 "، 1" ، 1 1/4 "، 1 1/2 "، 2" ، 2 1/4 "، 2 1/2 "، 3" |
| .125 | 3/4 " ، 1" ، 1 1/4 " ، 1 1/2 " ، 2" ، 3" ، 3 1/4 " |
| .134 | 1" |
| .250 | 3" |
| .375 | 3 1/2 " |
عملية إنتاج أنابيب التيتانيوم:
تتضمن عملية إنتاج أنابيب التيتانيوم عدة خطوات رئيسية لضمان الجودة والدقة والإمكانية للاستخدامات المختلفة. إليك لمحة عامة عن العملية النموذجية:
اختيار المواد الخام: يبدأ التيتانيوم كإسفنج التيتانيوم ، والذي يتم إنتاجه من خلال عملية كرول أو عملية هانتر.يتم بعد ذلك صهر الإسفنج إلى البلاطات أو البلاطات من نوع التيتانيوم المطلوب (eالدرجة الأولى، الدرجة الثانية، الدرجة الخامسة).
تشكيل الأنابيب: هناك عدة طرق لتشكيل أنابيب التيتانيوم:
المعالجة الحرارية: بعد تشكيل، غالبا ما تخضع أنابيب التيتانيوم لعلاج حرارة لتحسين الخصائص الميكانيكية، مثل القوة والمرونة،ولتخفيف الضغوطات التي يتم إدخالها أثناء التشكيل أو اللحام.
الرسم البارد (اختياري): يشتمل الرسم البارد على سحب أنبوب التيتانيوم من خلال سلسلة من الطلاءات لتقليل قطره وتحقيق أبعاد دقيقة. يمكن أن تحسن هذه العملية التشطيب السطحي ،التسامح، والخصائص الميكانيكية.
المعالجة السطحية: أنابيب التيتانيوم يمكن أن تخضع لعلاجات السطح مثل التلميع، المخلل،أو التخفيف لتعزيز مقاومة التآكل أو تحقيق التشطيبات السطحية المحددة المطلوبة من قبل التطبيق.
مراقبة الجودة: في جميع مراحل عملية الإنتاج، تكون تدابير مراقبة الجودة حاسمة.ويشمل ذلك أساليب الاختبار غير المدمرة (NDT) مثل الاختبار بالموجات فوق الصوتية أو الاختبار بالتيار الدوامي للكشف عن العيوب أو ضمان توحيد سمك الجدار.
التفتيش النهائي والشهادة: قبل التعبئة والشحن ، يتم فحص أنابيب التيتانيوم بدقة للتأكد من استيفائها لمعايير الصناعة (على سبيل المثال ، ASTM B338 للأنابيب السامة).يتم إصدار الشهادات للتحقق من تكوين المواد، الخصائص الميكانيكية، والامتثال لمواصفات العملاء.
التعبئة والشحن: أخيرا، يتم تعبئة أنابيب التيتانيوم بعناية لحمايتها من التلف أثناء النقل. اعتمادا على التطبيق، يمكن شحن الأنابيب في حزم، صناديق،أو معبأة بشكل فردي لضمان وصولها في حالة مثالية.
تطبيقات أنابيب التيتانيوم:
توجد أنابيب التيتانيوم تطبيقات متنوعة في العديد من الصناعات بسبب خصائصها الاستثنائية ، بما في ذلك نسبة القوة إلى الوزن العالية ومقاومة التآكل والتوافق البيولوجي.هنا بعض التطبيقات الرئيسية:
الفضاء الجوي: تستخدم أنابيب التيتانيوم على نطاق واسع في صناعة الفضاء الجوي لتطبيقات مثل أنظمة هيدروليكية الطائرات ، وأغراض الطائرات ، ومكونات عربات الهبوط ، وقنوات العادم.طبيعة الوزن الخفيف تساعد على تقليل الوزن الكلي للطائرة، تحسين كفاءة الوقود والأداء.
الصناعية: في البيئات الصناعية، يتم استخدام أنابيب التيتانيوم في مبادلات الحرارة، المكثفات،وأوعية المفاعل حيث مقاومة للتآكل من المواد الكيميائية العدوانية ودرجات الحرارة العالية أمر حاسمكما يتم استخدامها في محطات تحلية المياه لمقاومتها لتآكل مياه البحر.
الطبية: أنابيب التيتانيوم ضرورية في التطبيقات الطبية ، وخاصة لتصنيع الزرع والأدوات الجراحية.التوافق البيولوجي للتيتانيوم ومقاومته لسوائل الجسم تجعله مثاليًا لزرع مثل جذوع الورك، لوحات العظام، وزرع الأسنان.
البحرية: تُستخدم أنابيب التيتانيوم في البيئات البحرية في المكثفات المبردة بمياه البحر ومبادلات الحرارة وأنظمة الأنابيب.مقاومة التآكل تضمن طول العمر والموثوقية في بيئات المياه المالحة.
السيارات: تستخدم أنابيب التيتانيوم في تطبيقات السيارات ، وخاصة في المركبات عالية الأداء ، للمكونات مثل أنظمة العادم وأنابيب الإدخال.تساهم قوتهم العالية ومقاومتهم للحرارة في تحسين أداء المحرك.
