المنزل > المنتجات > شفرة من التيتانيوم > صفيحة اللفافة الفارغة DIN2501 Gr2 PN10 صفيحة اللفافة من التيتانيوم PL صفيحة اللفافة من الأنابيب صفيحة اللفافة لنظم الأنابيب

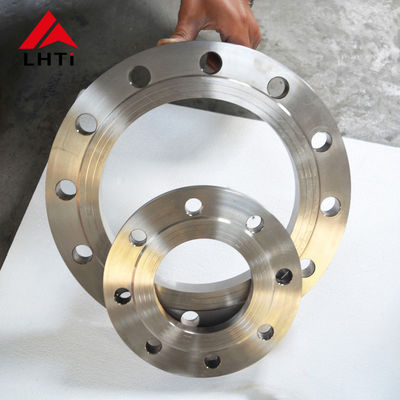

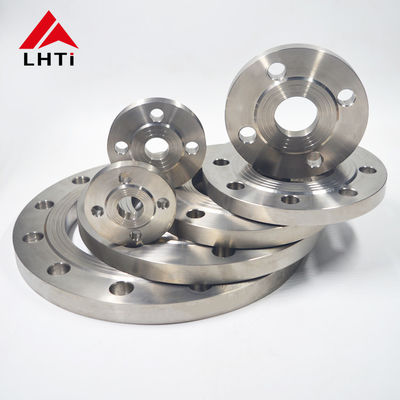

صفيحة اللفافة الفارغة DIN2501 Gr2 PN10 صفيحة اللفافة من التيتانيوم PL صفيحة اللفافة من الأنابيب صفيحة اللفافة لنظم الأنابيب

تفاصيل المنتج

مكان المنشأ: باوجي ، الصين

اسم العلامة التجارية: LHTi

إصدار الشهادات: ISO9001, TUV etc.

رقم الموديل: شفة لوحة تي

شروط الدفع والشحن

الحد الأدنى لكمية: 1-5 قطع

الأسعار: قابل للتفاوض

تفاصيل التغليف: حالة الخشب الرقائقي أو البليت الخ.

وقت التسليم: 3-15 يوم عمل

شروط الدفع: L/C، D/A، D/P، T/T، Western Union

القدرة على العرض: 5000 قطعة شهريا

احصل على افضل سعر
إبراز:

صفيحة التيتانيوم Gr2,أنظمة الأنابيب طلاء التيتانيوم,DIN2501 طلاء التيتانيوم اللفافة

,

Pipeline Systems Titanium Plate Flange

,

DIN2501 Titanium Plate Flange

معيار المنتج:
DIN 2501 شفة لوحة التيتانيوم
المواد:
معدن التيتانيوم
درجة المواد:
تي Gr1، Gr2، Gr5، Gr7، Gr12
الخصائص:
150-1500
تصنيف الضغط:
1/2 ''إلى 24''
الأحجام:
DN10-1000
أنواع الوجه:
RF ، FF ، TG ، RJ إلخ.
العمليات:
الصب، التصنيع، المعالجة، الخ
معالجة السطح:
تلميع ، رملي ، أنودة ، إلخ.
التطبيقات:
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك.
معيار المنتج:
DIN 2501 شفة لوحة التيتانيوم
المواد:
معدن التيتانيوم
درجة المواد:
تي Gr1، Gr2، Gr5، Gr7، Gr12
الخصائص:
150-1500
تصنيف الضغط:
1/2 ''إلى 24''
الأحجام:
DN10-1000
أنواع الوجه:
RF ، FF ، TG ، RJ إلخ.
العمليات:
الصب، التصنيع، المعالجة، الخ
معالجة السطح:
تلميع ، رملي ، أنودة ، إلخ.
التطبيقات:
خطوط أنابيب النفط والغاز والمصانع الكيماوية ومرافق توليد الطاقة وما إلى ذلك.
صفيحة اللفافة الفارغة DIN2501 Gr2 PN10 صفيحة اللفافة من التيتانيوم PL صفيحة اللفافة من الأنابيب صفيحة اللفافة لنظم الأنابيب

صفيحة اللفافة الفارغة DIN2501 Gr2 PN10 صفيحة اللفافة التيتانيوم PL صفيحة اللفافة الأنابيب صفيحة اللفافة لأنظمة الأنابيب



1.منتج مقدمة من طلاء التيتانيوم DIN فلنج

شرائح من التيتانيوم،المصنوعة من سبائك التيتانيوم، تُقدّر كثيراً في مختلف الصناعات لخصائصها الاستثنائية. هذه الاطراف معروفة بمقاومتها الممتازة للتآكل،نسبة قوة عالية إلى الوزنفهي تتفوق في البيئات القاسية حيث التآكل الكيميائي هو مصدر قلق، مما يجعلها لا غنى عنها في الصناعات مثل البترول،وغيرها التي تتطلب أداء مادة قوية.



مفتاح فائدتهم هو مقاومة التيتانيوم الفطرية للتآكل، مما يضمن طول العمر والموثوقية في ظروف التشغيل الصعبة.تظهر شرائح التيتانيوم أيضا مقاومة ممتازة للتعب ومقاومة الزحف، من الضروري للحفاظ على أداء مستقر لفترات طويلة. سهولة معالجة وتركيبهم يزيد من جاذبيتها،توفير حلول عملية لمختلف التطبيقات الصناعية.



DIN2501 شظايا صفائح التيتانيوميشير إلى نوع معين من شفرات التيتانيوم التي تلتزم بمعايير DIN (المعهد الألماني للتوحيد).معايير DIN هي معايير تقنية ألمانية تستخدم في مختلف الصناعات لضمان التوافق، قابلية الاستبدال، وجودة المنتجات.أجزاء من الألواح من التيتانيومهي نوع معين من الاطار يستخدم في أنظمة الأنابيب لربط الأنابيب إلى أنابيب أخرى أو معدات أو صمامات.يتميزون بتصميمهم المسطح بدون وجه ختم مرتفع وبناء أكثر سمكا عادة مقارنة بأنواع أخرى من الاطراف، مما يوفر قوة وصلابة كافية لتثبيت المسامير وتختمها.



أثناء التثبيتشرائح من صفائح التيتانيوميتم تحديدها مع منفذ الأنابيب أو المعدات وتأمينها باستخدام المسامير التي يتم تثبيتها مسبقًا من خلال الثقوب التي تم حفرها في الشبكة.يتم استخدام غطاء الوجه الكامل لتغطية السطح بأكمله من اللحاء لضمان الختم ومنع التسرب أثناء تشغيل النظام.



تستخدم هذه الاطراف عادة في التطبيقات ذات الضغط منخفض إلى معتدل بسبب تصميمها المسطح ، مما يسهل المواءمة أثناء التثبيت.فهي فعالة من حيث التكلفة مقارنة بأنواع أخرى من الفلنجات بسبب انخفاض تكاليف التصنيع والمعالجةهذه الخصائص تجعل شرائح صفائح التيتانيوم شائعة في تطبيقات صناعية مختلفة حيث مقاومة التآكل، خصائص خفيفة الوزن،والقوة الميكانيكية للتيتانيوم مفيدة.





2تصنيفات DIN 2501 طلاء التيتانيوم

صفيحة اللفافة الفارغة DIN2501 Gr2 PN10 صفيحة اللفافة من التيتانيوم PL صفيحة اللفافة من الأنابيب صفيحة اللفافة لنظم الأنابيب 0



  1. الدرجة 1 من التيتانيوم:المعروف بمرونته العالية، الدرجة 1 التيتانيوم هي الأكثر ناعمة والأكثر قابلية للتشكيل من جميع الصفوف التجارية النقية التيتانيوم.يستخدم في الغالب في التطبيقات التي تتطلب مقاومة تآكل متفوقة في البيئات مثل صناعة المعالجة الكيميائية.

  2.

  3. الدرجة الثانية من التيتانيوم:هذا هو نوع التيتانيوم الأكثر استخدامًا. إنه يوفر توازنًا جيدًا بين القوة والمرونة ، مع مقاومة التآكل الممتازة. يتم استخدامه في مجموعة واسعة من التطبيقات ،بما في ذلك الستائر لنظم الأنابيب.

  4.

  5. الصف 5 التيتانيوم (Ti 6Al-4V):هذه هي الدرجة المسربة والأكثر استخدامًا من بين جميع سبائك التيتانيوم. فإنها تزيد بشكل كبير من قوة الاطراف مقارنة بدرجات التيتانيوم النقي.يستخدم التيتانيوم من الدرجة 5 في التطبيقات عالية القوة حيث يتطلب كل من مقاومة الحرارة والآكل.

  6.

  7. الدرجة 7 من التيتانيوم:يحتوي هذا الصنف على قابلية لحام ومصنعية ممتازة ، ويشمل البالاديوم لمقاومة التآكل المحسنة ، وخاصة ضد الأحماض المقلدة والهجوم المحلي في الهاليدات الساخنة.

  8.

  9. الصف 12 التيتانيوم:توفر هذه الدرجة مقاومة حرارية وقوة متزايدة مقارنة بالدرجات النقية التجارية الأخرى. كما أنها تحافظ على قابلية جيدة لللحام ومقاومة التآكل.

  10.

  11. الصف 23 التيتانيوم (Ti 6Al-4V ELI):هذه الدرجة مشابهة للدرجة 5 ولكن لديها أجزاء متقاطعة منخفضة للغاية (ELI) ، مما يجعلها مفضلة لارتفاع صلابة الكسر وتحسين اللون.غالبا ما تستخدم في التطبيقات الطبية وكذلك مناسبة للشفرات في الحالات الحرجة، تطبيقات عالية الجودة.

  12.

التركيب الكيميائي لفلنجات الصفائح التيتانيومية:

الدرجة ج ن أوه هـ (تاي) في
التيتانيوم من الدرجة 1 .08 ماكس .03 ماكس .18 ماكس .015 ماكس كرة .20 ماكس
الدرجة 4 من التيتانيوم .08 ماكس .05 ماكس .40 ماكس .015 ماكس كرة .50 ماكس
الدرجة 7 من التيتانيوم .08 ماكس .03 ماكس .25 ماكس .015 ماكس كرة .30 ماكس
الصف التيتانيوم 9 .08 ماكس .03 ماكس .15 ماكس .015 ماكس ‬‬ .25 ماكس
الدرجة 12 من التيتانيوم .08 ماكس .03 ماكس .25 ماكس 0.15 ماكس ‬‬ .30 ماكس



3.المواصفات الخاصة بـ DIN2501 PN10 طلاء التيتانيوم



الحجم الاسمي للأنابيب

قطر

شاشة الشاشة

هوية الجهاز

ثقيل من الفلينجز

(ديا من (بولت سيرلسي

عدد

شكل من ثقوب البولت

الوزن

صفيحة

أعمى

DN

الأنابيب

د

D5

ب

ك

الثقوب

D2

كيلوغرام

كيلوغرام

15 21.30 95 22.00 14 65 4 14 0.67 0.71
20 26.90 105 27.60 16 75 4 14 0.93 1.01
25 33.70 115 34.40 16 85 4 14 1.11 1.23
32 42.40 140 43.10 16 100 4 18 1.62 1.81
40 48.30 150 49.00 16 110 4 18 1.85 2.09
50 60.30 165 61.10 18 125 4 18 2.46 2.88
65 76.10 185 77.10 18 145 4 18 2.99 3.65
80 88.90 200 90.30 20 160 8 18 3.61 4.61
100 114.30 220 115.90 20 180 8 18 3.99 5.65
125 139.70 250 141.60 22 210 8 18 5.41 8.13
150 168.30 285 170.50 22 240 8 22 6.55 10.44
175 193.70 315 196.10 24 270 8 22 8.42
200 219.10 340 221.80 24 295 12 22 8.97 16.48
250 273.00 405 276.20 26 355 12 26 12.76 23.99
300 323.90 460 327.60 28 410 12 26 16.60 30.73
350 355.60 520 359.70 30 470 16 26 24.08 42.56
400 406.40 580 411.00 32 525 16 30 30.20 60.68
450 457.00 640 462.30 38 585 20 30 41.67 71.74
500 508.00 715 513.60 38 650 20 33 52.87 96.4
600 610.00 840 616.50 42 770 20 36 77.58 145.6
700 711.00 910 716.00 44 840 24 36 77.13
800 813.00 1025 818.00 50 950 24 39 106.35
900 914.00 1125 920.00 54 1050 28 39 125.39
1000 1016.00 1255 1022.00 60 1170 28 42 177.99



4المعايير للشريط التيتانيوم

AFNOR NF E29-200-1: المعيار الفرنسي للشرائح، بما في ذلك شرائح التيتانيوم.

أسمي ANSI B16.5: معيار الجمعية الأمريكية للمهندسين الميكانيكيين (ASME) للفلينجز للأنابيب والإضافات المكونة من الفلينجز. يغطي الفلينجز من التيتانيوم المستخدمة في أمريكا الشمالية ودوليا.

AWWA C207: معيار جمعية الأعمال المائية الأمريكية (AWWA) لصفائح أنابيب الفولاذ لخدمة الأعمال المائية ، بما في ذلك صفائح التيتانيوم المستخدمة في تطبيقات معالجة المياه.

BS1560، BS450، BS10: المعايير البريطانية لفلانجز الأنابيب والمسمار، بما في ذلك مواد التيتانيوم.

ISO7005-1: معيار المنظمة الدولية للتوحيد القياسي (ISO) للشرائح المعدنية ، بما في ذلك شرائح التيتانيوم.

MSS SP 44: جمعية التصنيع للمعايير (MSS) لمعايير صناعة الصمامات والإضافات لصفائح خطوط الأنابيب الصلبة. ويشمل صفائح التيتانيوم.

AS2129: المعيار الأسترالي للشرائح، بما في ذلك شرائح التيتانيوم.

سي إس إيه ز245.12: المعيار الكندي للشظايا من أنابيب الصلب، بما في ذلك مواد التيتانيوم.

DIN2573، DIN2576، DIN2501، DIN2502: المعايير الألمانية (DIN) للشرائح، تغطي أنواع وأبعاد مختلفة من شرائح التيتانيوم.

EN1092-1، EN1759-1: المعايير الأوروبية (EN) للشرائح، بما في ذلك شرائح التيتانيوم.

JIS B2220: المعايير الصناعية اليابانية (JIS) لفلنجات الأنابيب الصلبة، بما في ذلك فلنجات التيتانيوم.

UNI 2276 ، UNI 2277 ، UNI 2278 ، UNI 6089 ، UNI 6090: المعايير الإيطالية (UNI) لفلنجات الأنابيب ، بما في ذلك مواد التيتانيوم.

اسم المنتج شظايا من التيتانيوم
نطاق الحجم 1/2′′ (15NB) إلى 48′′ (1200NB)
الفئة / تصنيف الضغط 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 الخ
المعايير / الأبعاد ANSI/ASME B16.5، B16.47 السلسلة A & B ، B16.48، BS4504 ، BS10 ، EN-1092 ، DIN ، BS ، GOST ، MSS SP-44 ، ISO70051 ، JISB2220 ، BS1560-3.1، API7S-15 ، API7S-43 ، API605
أنواع الوجهات / نوع الاتصال شاشة الوجه المسطح (FF) ، شاشة الوجه المرتفع (RF) ، شاشة المفاصل الحلقية (RTJ) ، شاشة المفاصل الحاضنة ، شاشة الذكور والإناث (M&F) ، شاشة اللسان الكبير والصغير والحنجرة (T&G)
الأبعاد ANSI B165، ANSI B16.47 سلسلة A & B ، ASA ، API-605 ، MSS SP44 ، AWWA ، الرسومات المخصصة
تصميم مخصص وفقًا لرسمك AS، BS، ANSI، DIN، JIS تكوينات متساوية وتقليدية
شهادات اختبار المواد (MTC) وفقًا للمواصفات EN 10204 3.2 و EN 10204 3.1شهادات الاختبار التي تشهد NACE MR0175 ، NACE MR0103
شهادات الاختبار تقرير الاختبار الإشعاعي بنسبة 100%، EN 10204/3.1B، شهادة المواد الخام، تقرير فحص الطرف الثالث، الخ
الاختبارات آلة الاختبار الهيدروستاتيكي، طيف القراءة المباشرة، كاشف عيوب التراسونيك UI، كاشف الأشعة السينية، كاشف الجسيمات المغناطيسية
المعدات / الآلات آلة الضغط، آلة الدفع، آلة الانحناء، آلة رمل الرمل، آلة الحفر الكهربائية، الخ
طلاء الطلاء المضاد للصدأ، الطلاء الأسود الزيتي، الصفراء الشفافة، مطلية بالزنك، مطلية باردة وساخنة
الأصل الهند / الولايات المتحدة الأمريكية / اليابان / أوروبا الغربية / كوريا
التطبيقات/الاستخدام البحرية، حقل النفط، بناء السفن، نظام المياه، الغاز الطبيعي، مشاريع الأنابيب، الطاقة الكهربائية، الخ
شبكة التصدير الكبرى الولايات المتحدة، المملكة المتحدة، قطر، المكسيك، نيجيريا، المملكة العربية السعودية، الكويت، إيران، كازاخستان، البحرين، فيتنام، إندونيسيا، النرويج، غانا، كولومبيا، أذربيجان، ليبيا.



5تطبيقات DIN2501 طلاء التيتانيوم فلنج

  • بناء خطوط الأنابيب:تستخدم لربط أجزاء من خطوط الأنابيب، وضمان اتصالات آمنة وخالية من التسرب أثناء نقل السوائل.
  • المصافي ومصانع البتروكيماويات:يتم تثبيتها في وحدات المعالجة لتوصيل الأوعية والمفاعلات ومبادلات الحرارة ، حيث تكون المقاومة للمواد الكيميائية التآكلية ضرورية.
  • المنصات البحرية:تستخدم في منصات الحفر البحرية ومنصات الإنتاج لتحمل البيئات البحرية والظروف الجوية القاسية.
  • منشآت معالجة الغاز:تستخدم في الضاغطات والمضخات والصمامات للحفاظ على سلامة التشغيل والسلامة.



6.تفتيش شظايا رقبة التيتانيوم

الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.



اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.



الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.



اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.



اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.



اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.



الانبعاثات الصوتية (AE):تتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت التوتر للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامها لكل من فحص اللحام والمواد الأساسية.
