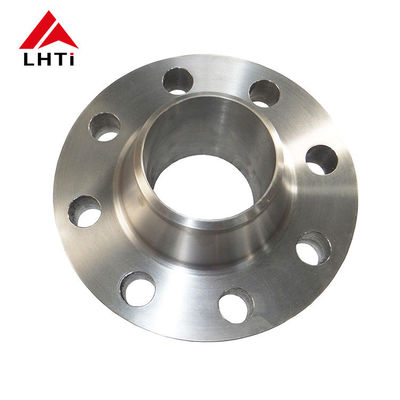

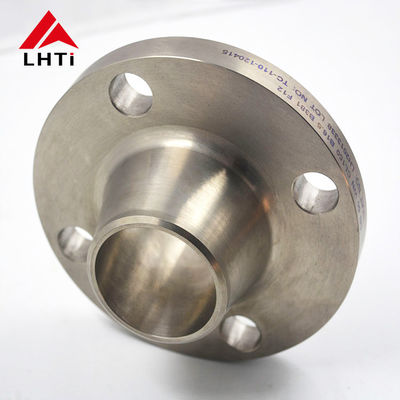

DIN 2633 WNRF التيتانيوم لحام رقبة فلنج الدرجة 2 فلنج WN وجه رفعت PN16 في نظام الأنابيب
1.منتج مقدمة من DIN2633 التيتانيوم لحام رقبة فلنج
فلانج رقبة اللحام هو نوع متخصص من الفلانج مصمم لحام مباشرة على نهاية الأنابيب أو الأدوات.ميزتها المميزة هي رقبة مطوية طويلة (أو محور) التي تتحول تدريجيا لتتناسب مع قطر الأنابيب المرتبطة أو التركيبعادة ما يتم تصنيعها من مواد مثل التيتانيوم أو الفولاذ المقاوم للصدأ أو الفولاذ الكربوني ، يتم اختيار شرائح رقبة اللحام بناءً على المتطلبات المحددة للتطبيق.
هذه الاطراف مفضلة بشكل خاص في الصناعات حيث الحفاظ على اتصال آمن وخالي من التسرب في ظل ظروف صعبة أمر حاسم.فهي تتفوق في البيئات التي تتميز بالضغوط العاليةالصناعات مثل النفط والغاز، المعالجة الكيميائية، توليد الطاقة،والفضاء تعتمد على طرفات رقبة اللحام بسبب بنيتها القوية وقدرتها على تحمل الضغوط الشديدة.
الـطوق عنق التحاليل من التيتانيوم DIN 2633 PN16هو نوع محدد من الاطار المصمم وفقا لمعايير DIN الألمانية.يحدد معيار DIN 2633 الأبعاد ومواصفات المواد والمتطلبات التقنية لصفائح عنق اللحام.
المواد:
خصائص التصميم:
الأبعاد والمواصفات:
أجهزة لحام الرقبةيتم اختيارهم للتطبيقات بسبب تفوقهم في الظروف الصعبة والحرجة:
توفر شرائح رقبة اللحام اتصالًا قويًا ومعززًا بين الأنابيب أو الأدوات ، قادرة على تحمل الضغوط الداخلية العالية دون تسرب.تصميم عنق اللحام يقلل من تركيز الإجهاد في المفصل، وهو أمر حاسم في ظروف الضغط العالي.
في الصناعات مثل النفط والغاز ، ومعالجة الكيماويات ، وتوليد الطاقة ، حيث يمكن أن تتقلب درجة الحرارة والضغط على نطاق واسع ، توفر شرائح عنق اللحام الاستقرار والموثوقية.يحافظون على ختم آمن على مجموعة واسعة من الظروف التشغيلية.غالبًا ما يتم تصنيع شرائح رقبة اللحام من مواد مثل الفولاذ المقاوم للصدأ أو التيتانيوم ، والتي يمكن أن تتحمل درجات حرارة مرتفعة دون فقدان خصائصها الميكانيكية.هذا يجعلها مناسبة للتطبيقات التي تنطوي على السوائل الساخنة أو الغازات.
يضمن البناء القوي لفراغات عنق اللحام إمكانية التعامل مع السوائل الخطرة والآكلة بأمان.حاسمة للصناعات التي تتعامل مع المواد المتطايرة.تتطلب بعض التطبيقات، مثل العمليات الباردة أو البيئات القطبية الشمالية، مكونات تظل موثوقة في درجات حرارة منخفضة للغاية.عندما تكون مصنوعة من مواد مناسبة مع مراعاة التصميم المناسب، يمكن أن تحافظ على سلامتها حتى في ظروف تحت الصفر.
2الدرجة 2 من DIN 2633 تيتانيوم لحام رقبة فلنج
التيتانيوم من الدرجة الثانية مطلوب للغاية في صناعة الأنابيب والصمامات والإصلاحات بسبب قوته الاستثنائية وخصائص مقاومة التآكل.ASTM B381 الدرجة 2 غالبا ما يطلب بسبب توافرها ومقاومتها للاكسدةمثل الفولاذ المقاوم للصدأ 316 من الدرجة البحرية بالإضافة إلى أننا نقدم التيتانيوم من الدرجة 12الذي يحافظ على قوة متفوقة في درجات حرارة أعلى ويتم تقديره للاضطرابات والحامله.
يستخدم التيتانيوم على نطاق واسع في التطبيقات التي تتطلب مقاومة درجات الحرارة والضغط العالية مع التقليل من الوزن.وتشمل الأمثلة الرئيسية مكونات الطيران والفضاء مثل إطارات أجسام الطائرات والمعدات العسكرية المتطورةمقاومة التآكل الممتازة تجعل شظايا التيتانيوم شعبية في مكونات الحفر البحرية ومجموعات مبادلات الحرارة، وخاصة في البيئات البحرية والكلورية الغنية.
باختصار، التيتانيوم، وخاصة ASTM B381 الدرجة 2 والدرجة 12، يلعب دورا حاسما في الصناعات التي تتطلب أداء قوي في الظروف القاسية،ضمان الموثوقية وطول العمر في البيئات الصعبة.
| المتطلبات الكيميائية | |||||||||||
| ن | ج | هـ | في | أوه | ال | V | Pd | (مو) | نـي | (تاي) | |
| الدرجة الأولى | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | كرة |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | كرة |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5 ~ 4.5 | / | / | / | كرة |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | كرة |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2 ~ 0.4 | 0.6 ~ 0.9 | كرة |
3.المواصفات الخاصة بـ DIN2633 PN16 فلانج رقبة التداول من التيتانيوم
| الأنابيب | الشريط | الرقبة | وجه مرفوع | مسامير | الوزن | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 كجم/دم3) | ||||||||||||||||
| مقيّم | d1 | د | ب | k | h1 | d3 | s | ر | h2 | d4 | f | الثقوب | الخيط | d2 | كيلوغرام | |
| قطرها | سلسلة ISO | سلسلة DIN | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | م 12 | 14 | 0,648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | م 12 | 14 | 0,952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | م 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | م 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| (175) | 193,7 | - | 315 | 24 | 270 | 60 | 210 | 5,4 | 10 | 12 | 242 | 3 | 8 | م 20 | 22 | 9,85 |
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 12 | م 20 | 22 | 11 |
| 250 | - | 267 | 405 | 26 | 355 | 70 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | م 24 | 26 | 15,6 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 460 | 28 | 410 | 78 | 344 | 7,1 | 12 | 16 | 378 | 4 | 12 | م 24 | 26 | 22 |
| 350 | 355,6 | - | 520 | 30 | 470 | 82 | 390 | 8 | 12 | 16 | 438 | 4 | 16 | م 24 | 26 | 31,2 |
| - | 368 | 28,8 | ||||||||||||||
| 400 | 406,4 | - | 580 | 32 | 525 | 85 | 445 | 8 | 12 | 16 | 490 | 4 | 16 | م 27 | 30 | 39,3 |
| - | 419 | 36,3 | ||||||||||||||
| (450) | 457 | - | 640 | 34 | 585 | 85 | 490 | 8 | 12 | 16 | 550 | 4 | 20 | م 27 | 30 | 44,3 |
| 500 | 508 | - | 715 | 34 | 650 | 90 | 548 | 8 | 12 | 16 | 610 | 4 | 20 | م 30 | 33 | 61 |
| 600 | 610 | - | 840 | 36 | 770 | 95 | 652 | 8,8 | 12 | 18 | 725 | 5 | 20 | م 33 | 36 | 75,4 |
| 700 | 711 | - | 910 | 36 | 840 | 100 | 755 | 8,8 | 12 | 18 | 795 | 5 | 24 | م 33 | 36 | 77 |
| 800 | 813 | - | 1025 | 38 | 950 | 105 | 855 | 10 | 12 | 20 | 900 | 5 | 24 | M 36 | 39 | 101 |
| 900 | 914 | - | 1125 | 40 | 1050 | 110 | 955 | 10 | 12 | 20 | 1000 | 5 | 28 | M 36 | 39 | 122 |
| 1000 | 1016 | - | 1255 | 42 | 1170 | 120 | 1058 | 10 | 16 | 22 | 1115 | 5 | 28 | م 39 | 42 | 162 |
4مزايا طرفات رقبة التيتانيوم
5.عمليات التفتيش على شاشة عنق اللحام من التيتانيوم
الاختبار البصري (VT):يتضمن ذلك فحص سطح اللحام والفلانج بصرياً لاكتشاف أي عيوب مرئية مثل الشقوق أو المسام أو ملامح اللحام غير الصحيحة.
اختبار بالموجات فوق الصوتية (UT):تستخدم هذه التقنية موجات صوتية عالية التردد للكشف عن العيوب الداخلية داخل المادة ، مثل الفراغات أو الإدراجات أو الشقوق. إنها مفيدة بشكل خاص للمقاطع الأكثر سماكة من لحام التيتانيوم.
الاختبار الإشعاعي:تستخدم هذه الطريقة الأشعة السينية أو أشعة غاما لإنتاج صور للبنية الداخلية لللحام والفلانج. إنها فعالة للكشف عن العيوب الداخلية وتقييم جودة الحام.
اختبار الجسيمات المغناطيسية (MT):يستخدم MT للكشف عن العيوب السطحية وقريبة من السطح في المواد المغناطيسية الحديدية. ومع ذلك ، نظرًا لأن التيتانيوم ليس مغناطيسيًا حديديًا ،قد لا تكون هذه الطريقة قابلة للتطبيق ما لم تكن هناك مواد مغناطيسية بالقرب منها أو طلاءات يمكن مغناطيسها.
اختبار الاختراق/اختراق الصبغة (PT):يشتمل PT على تطبيق مادة صبغة على سطح اللحام ثم إزالة الزيادة من الصبغة للكشف عن العيوب التي تكسر السطح. هذه الطريقة مفيدة للكشف عن الشقوق الصغيرة والثقوب والتسربات.
اختبار التيار الدوامي (ET):تستخدم الكهرومغناطيسية الحثية الكهرومغناطيسية للكشف عن العيوب السطحية والقريبة من السطح في المواد الموصلة مثل التيتانيوم. إنها مفيدة للكشف عن التآكل والشقوق والتغيرات في خصائص المواد.
الانبعاثات الصوتية (AE):تتضمن AE مراقبة الانبعاثات الصوتية من مادة تحت التوتر للكشف عن التغيرات المؤشرة على العيوب مثل الشقوق أو التسربات. يمكن استخدامها لكل من فحص اللحام والمواد الأساسية.
6. تطبيقات DIN 2633 تيتانيوم لحام رقبة فلنج
المعالجة الكيميائية:
يتم استخدام شرائح عنق التيتانيوم على نطاق واسع في المصانع الكيميائية لربط الأنابيب التي تحمل المواد المعادلة للتآكل.مقاومة التيتانيوم الممتازة للتآكل تضمن طول العمر وتقلل من متطلبات الصيانة في البيئات الكيميائية العدوانية.
صناعة النفط والغاز:
في المنشآت البحرية والبحرية للنفط والغاز ، يتم استخدام شرائح عنق التيتانيوم حيث تكون المقاومة لتآكل مياه البحر حاسمة.إنها تتحمل الظروف القاسية وتضمن الموثوقية على المدى الطويل في خطوط الأنابيب، ومرافق المعالجة.
التطبيقات البحرية:
مقاومة التيتانيوم لتآكل مياه البحر تجعل طرفات عنق اللحام DIN 2633 مثالية للتطبيقات البحرية. يتم استخدامها في بناء السفن والمنصات البحرية،ومحطات تحلية المياه حيث تكون المتانة في بيئات المياه المالحة ضرورية.
الفضاء الجوي
يتم استخدام شفرات عنق التيتانيوم في التطبيقات الجوية بسبب خصائصها الخفيفة الوزن والقوة ومقاومة درجات الحرارة والضغوط العالية. يتم استخدامها في محركات الطائرات ،نظم الوقود، والمكونات الهيكلية.
الصناعة الطبية:
في المعدات الطبية والأجهزة التي تتطلب مقاومة التآكل والتوافق البيولوجي ، يمكن استخدام شرائح عنق التيتانيوم.وهي مناسبة لتطبيقات مثل أنظمة توصيل الغازات الطبية والأجهزة الطبية القابلة لزرعها.
