التيتانيوم الكربون سوبر مزدوج الصلب المقاوم للصدأ أنابيب التركيب ش 40 4 بوصة 90 درجة الكوع

اسم العلامة التجارية:	LHTi
رقم الطراز:	LH-الكوع
الـ MOQ:	قطعة واحدة
السعر:	US dollar $10/pc--US dollar $200/pc
شروط الدفع:	خطاب الاعتماد، D/P، T/T، ويسترن يونيون، بايبال
قدرة الإمداد:	50000 قطعة شهريا

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

باوجي ، الصين

إصدار الشهادات:

ISO9001, TUV etc.

القياسية::

ASME B16.9

المواد::

Gr1 GR2

التطبيق::

اتصال الأنابيب

القطر الخارجي::

1/2 "-48"

سمك الحائط::

الـ (ش5s-ش160s)

تقنية::

سلس / ملحوم

تفاصيل التغليف:

ملفوفة بالرغوة الموجودة في صندوق خشب رقائقي للتصدير

القدرة على العرض:

50000 قطعة شهريا

وصف المنتج

التيتانيوم 45 درجة المرفق 90 درجة Gr1 Gr2 ثني عصا التيتانيوم للاتصال الأنابيب

45 درجة 90 درجة كوع التيتانيوم gr1 gr2 منحنيات التيتانيوم للاتصال بالأنابيب

1مزايا الـ Titanium Elbow

التصنيع الدقيق
خفيفة الوزن
مقاومة التآكل الممتازة
قوة عالية
نسبة قوة ممتازة إلى الوزن
مقاومة درجات الحرارة العالية
مقاومة الحرارة المنخفضة
سلكية حرارية جيدة
الكثافة المنخفضة
عمر خدمة طويل

2معلومات عن منتج Titanium Elbow

الدرجة:GR1 GR2 GR7 GR12

القياسية:ASTM B363، ASME SB363، ASME B16.9، ANSI B16.9، JIS، ISO، BS، DN الخ

التطبيق:الصناعة الكيميائية

النوع:مرفق 45 درجة، مرفق 90 درجة، مرفق 180 درجة

النوع 2:قطر طويل، قطر قصير

تقنية:بدون خيط ، مصفوق

القطر الخارجي:1/2"-48" ((DN15-DN1200)

سمك الجدار:الـ (ش5s-ش160s)

تيتانيوم 45 درجة المرفق البيانات

						جدول 10S ضوء N.P.S.						الجدول 40S القياسية NPS
الحجم الاسمي للأنابيب		قطر خارجية		من الوسط إلى الوجه		سمك الجدار		القطر الداخلي		تقريبًا، واط في رطل/كيلوغرام		سمك الجدار		القطر الداخلي		تقريبًا، واط في رطل/كيلوغرام
في	ملم	في	ملم	في	ملم	في	ملم	في	ملم	إيه بي	كيلوغرام	في	ملم	في	ملم	إيه بي	كيلوغرام
نصف بوصة	15	0.84	21.34	0.63	15.88	0.08	2.11	0.67	17.12	0.04	0.02	0.11	2.77	0.62	15.80	0.05	0.02
3/4 "	20	1.05	26.67	0.44	11.11	0.08	2.11	0.88	22.45	0.04	0.02	0.11	2.87	0.82	20.93	0.05	0.02
1′′	25	1.32	33.40	0.88	22.23	0.11	2.77	1.10	27.86	0.11	0.05	0.13	3.38	1.05	26.64	0.14	0.06
1-1/4 "	32	1.66	42.16	1.00	25.40	0.11	2.77	1.44	36.63	0.14	0.06	0.14	3.56	1.38	35.05	0.22	0.10
1-1/2 "	40	1.90	48.26	1.13	28.58	0.11	2.77	1.68	42.72	0.22	0.10	0.15	3.68	1.61	40.89	0.28	0.13
2′′	50	2.38	60.33	1.38	34.93	0.11	2.77	2.16	54.79	0.32	0.15	0.15	3.91	2.07	52.50	0.50	0.23
2-1/2 "	65	2.88	73.03	1.75	44.45	0.12	3.05	2.64	66.93	0.61	0.28	0.20	5.16	2.47	62.71	0.97	0.44
3′′	80	3.50	88.90	2.00	50.80	0.12	3.05	3.26	82.80	0.79	0.36	0.22	5.49	3.07	77.93	1.36	0.62
3-1/2 "	90	4.00	101.60	2.25	57.15	0.12	3.05	3.76	95.50	0.95	0.43	0.23	5.74	3.55	90.12	1.79	0.81
4′′	100	4.50	114.30	2.50	63.50	0.12	3.05	4.26	108.20	1.36	0.62	0.24	6.02	4.03	102.26	2.63	1.19
5′′	125	5.56	141.30	3.13	79.38	0.13	3.40	5.30	134.49	2.29	1.04	0.26	6.55	5.05	128.19	4.33	1.96
6′′	150	6.63	168.28	3.75	95.25	0.13	3.40	6.36	161.47	3.43	1.56	0.28	7.11	6.07	154.05	6.86	3.11
8 "	200	8.63	219.08	5.00	127.00	0.15	3.76	8.33	211.56	6.75	3.06	0.32	8.18	7.98	202.72	13.50	6.12
10′′	250	10.75	273.05	6.25	158.75	0.17	4.19	10.42	264.67	12.50	5.67	0.37	9.27	10.02	254.51	24.50	11.11
12′′	300	12.75	323.85	7.50	190.50	0.18	4.57	12.39	314.71	17.00	7.71	0.38	9.53	12.00	304.80	37.50	17.01
14′′	350	14.00	355.60	8.75	222.25	0.19	4.78	13.62	346.05	23.00	10.43	0.38	9.53	13.25	336.55	44.50	20.18
16′′	400	16.00	406.40	10.00	254.00	0.19	4.78	15.62	396.85	30.00	13.61	0.38	9.53	15.25	387.35	58.00	26.30
18′′	450	18.00	457.20	11.25	285.75	0.19	4.78	17.62	447.65	38.00	17.23	0.38	9.53	17.25	438.15	75.00	34.01
20′′	500	20.00	508.00	12.50	317.50	0.22	5.54	19.56	496.93	63.00	28.57	0.38	9.53	19.25	488.95	94.00	42.63
24′′	600	24.00	609.60	15.00	381.00	0.25	6.35	23.50	596.90	89.00	40.36	0.38	9.53	23.25	590.55	133.00	60.32

بيانات التيتانيوم 90 درجة الكوع

						جدول 10S ضوء N.P.S.						الجدول 40S القياسية NPS
الحجم الاسمي للأنابيب		قطر خارجية		من الوسط إلى الوجه		القطر الداخلي		سمك الجدار		تقريبًا، الوزن في رطل/كيلوغرام.		القطر الداخلي		سمك الجدار		تقريبًا، واط في رطل/كيلوغرام
في	ملم	في	ملم	في	ملم	في	ملم	في	ملم	إيه بي	كيلوغرام	في	ملم	في	ملم	إيه بي	كيلوغرام
نصف بوصة	15	0.84	21.34	1.50	38.10	0.67	17.12	0.08	2.11	0.08	0.04	0.62	15.80	0.11	2.77	0.10	0.05
3/4 "	20	1.05	26.67	1.13	28.58	0.88	22.45	0.08	2.11	0.09	0.04	0.82	20.93	0.11	2.87	0.11	0.05
1′′	25	1.32	33.40	1.50	38.10	1.10	27.86	0.11	2.77	0.17	0.08	1.05	26.64	0.13	3.38	0.20	0.09
1-1/4 "	32	1.66	42.16	1.88	47.63	1.44	36.63	0.11	2.77	0.29	0.13	1.38	35.05	0.14	3.56	0.32	0.15
1-1/2 "	40	1.90	48.26	2.25	57.15	1.68	42.72	0.11	2.77	0.39	0.18	1.61	40.89	0.15	3.68	0.50	0.23
2′′	50	2.38	60.33	3.00	76.20	2.16	54.79	0.11	2.77	0.65	0.29	2.07	52.50	0.15	3.91	0.89	0.40
2-1/2 "	65	2.88	73.03	3.75	95.25	2.64	66.93	0.12	3.05	1.08	0.49	2.47	62.71	0.20	5.16	1.72	0.78
3′′	80	3.50	88.90	4.50	114.30	3.26	82.80	0.12	3.05	1.54	0.70	3.07	77.93	0.22	5.49	2.75	1.25
3-1/2 "	90	4.00	101.60	5.25	133.35	3.76	95.50	0.12	3.05	2.14	0.97	3.55	90.12	0.23	5.74	3.57	1.62
4′′	100	4.50	114.30	6.00	152.40	4.26	108.20	0.12	3.05	2.72	1.23	4.03	102.26	0.24	6.02	5.26	2.39
5′′	125	5.56	141.30	7.50	190.50	5.30	134.49	0.13	3.40	4.58	2.08	5.05	128.19	0.26	6.55	8.65	3.92
6′′	150	6.63	168.28	9.00	228.60	6.36	161.47	0.13	3.40	6.86	3.11	6.07	154.05	0.28	7.11	13.75	6.24
8 "	200	8.63	219.08	12.00	304.80	8.33	211.56	0.15	3.76	13.50	6.12	7.98	202.72	0.32	8.18	27.00	12.24
10′′	250	10.75	273.05	15.00	381.00	10.42	264.67	0.17	4.19	25.00	11.34	10.02	254.51	0.37	9.27	48.50	22.00
12′′	300	12.75	323.85	18.00	457.20	12.39	314.71	0.18	4.57	34.00	15.42	12.00	304.80	0.38	9.53	75.00	34.01
14′′	350	14.00	355.60	21.00	533.40	13.62	346.05	0.19	4.78	46.00	20.86	13.25	336.55	0.38	9.53	89.00	40.36
16′′	400	16.00	406.40	24.00	609.60	15.62	396.85	0.19	4.78	60.00	27.21	15.25	387.35	0.38	9.53	116.00	52.61
18′′	450	18.00	457.20	27.00	685.80	17.62	447.65	0.19	4.78	75.00	34.01	17.25	438.15	0.38	9.53	154.00	69.84
20′′	500	20.00	508.00	30.00	762.00	19.56	496.93	0.22	5.54	126.00	57.14	19.25	488.95	0.38	9.53	189.00	85.71
24′′	600	24.00	609.60	36.00	914.40	23.50	596.90	0.25	6.35	177.00	80.27	23.25	590.55	0.38	9.53	265.00	120.18

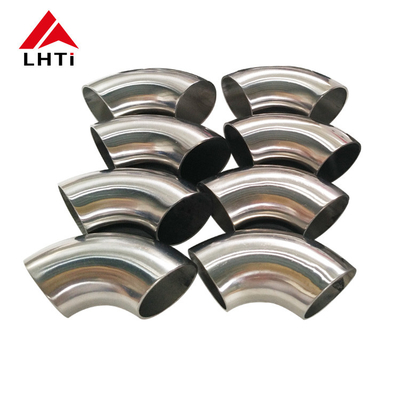

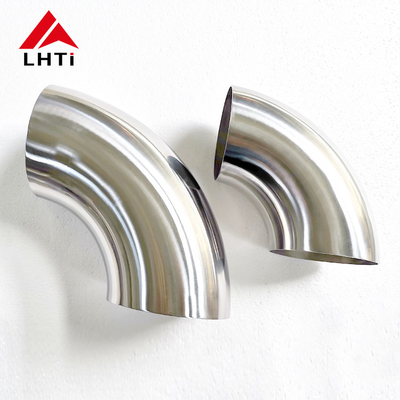

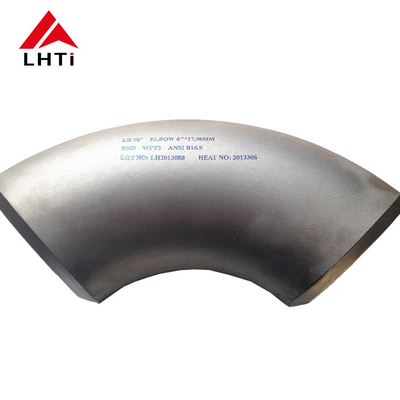

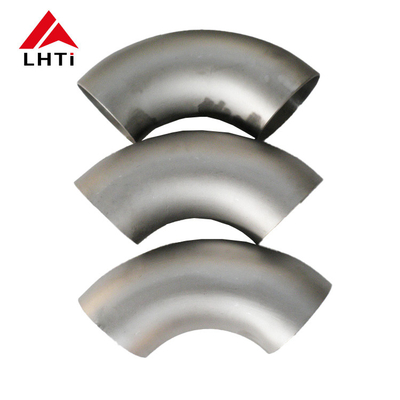

3صور مفصلة لـ (تيتانيوم الكوع)

التيتانيوم الكربون سوبر مزدوج الصلب المقاوم للصدأ أنابيب التركيب ش 40 4 بوصة 90 درجة الكوع 0

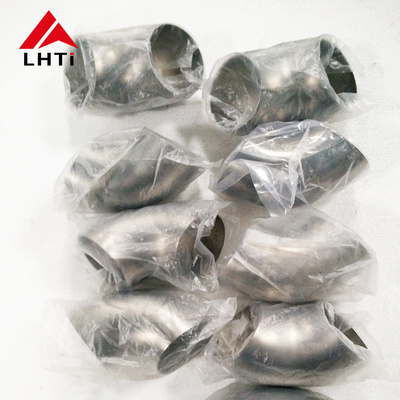

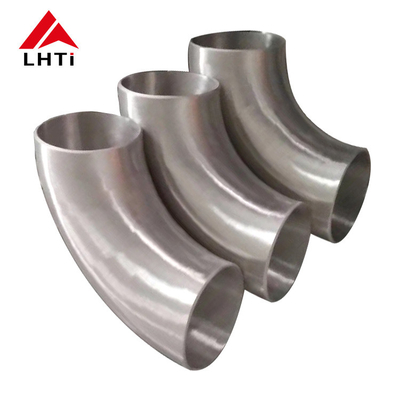

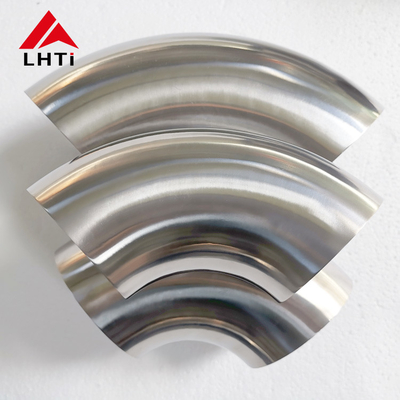

4. مخزون من التيتانيوم الكوع

التيتانيوم الكربون سوبر مزدوج الصلب المقاوم للصدأ أنابيب التركيب ش 40 4 بوصة 90 درجة الكوع 1

5المنتجات ذات الصلة من كوع التيتانيوم

شفرة من التيتانيوم
تيتانيوم تي
خفض التيتانيوم
نهاية القضيب من التيتانيوم
الصفيحة من التيتانيوم

6. تطبيق كوع التيتانيوم

الهندسة
معدات مصنع الورق
تكرير النفط ‬ المكافئات، أنظمة الاسترداد الكاتالي
توليد الكهرباء ‬ أجهزة شنق الأنابيب، محرقات الفحم المسحوق
محطات الطاقة الحرارية والنووية والشمسية
البتروكيماويات والمصافي
استكشاف النفط والغاز

7التكوين الكيميائي لـ Titanium Elbow

رقم ASTM	فاي ماكس	ماكس	N max	C max	ماكس	Pd	ال	كرة
الدرجة 1	0.2	0.18	0.03	0.1	0.015	-	-	(تاي)
الدرجة الثانية	0.3	0.25	0.03	0.1	0.015	-	-	(تاي)

8الخصائص الفيزيائية لمرفق التيتانيوم

الدرجة ASTM	قوة الشد		قوة الغلة		الطول في %
الدرجة ASTM	كسي	ام بي اي	كسي	ام بي اي
الدرجة 1	35	240	25	170	30
الدرجة الثانية	58	400	40	275	25

9شركتنا

كشركة رائدة في تصنيع منتجات التيتانيوم لأكثر من 16 عامًا ، قمنا بتصدير مرفق التيتانيوم إلى العديد من البلدان ، بما في ذلك إيطاليا وتركيا وكوريا وتشيلي وما إلى ذلك.جودة منتجاتنا معترف بها على نطاق واسعلذا يجب أن تثق في شركتنا
