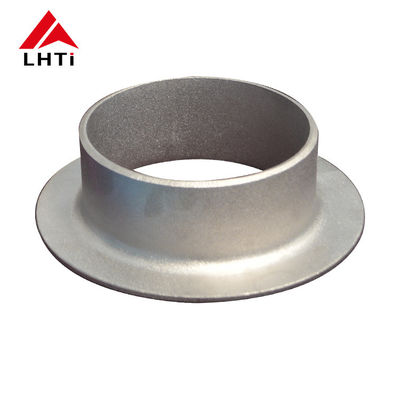

Product Details
مكان المنشأ: باوجى ، الصين
اسم العلامة التجارية: LIHUA
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: LH-WN
Payment & Shipping Terms
الحد الأدنى لكمية: 5 قطع
الأسعار: US dollar $25/pc--US dollar $85/pc
تفاصيل التغليف: ملفوفة بالرغوة الموجودة في صندوق خشب رقائقي للتصدير
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 5000 جهاز كمبيوتر لكل شهر
اسم المنتج: |
ينتهي كعب التيتانيوم |
معيار: |
ASME B16.9 |
المواد: |
Gr1، Gr2، Gr5، Gr7، Gr12 |
التطبيق: |
الصناعة الكيماوية |
النوع: |
نمط قصير، نمط طويل |
الحجم: |
NPS1/2″-48″ (DN15-1200) |
سمك الحائط: |
Sch10s—Sch80s أو أكبر إلى Sch160s |
سطح: |
التخليل، التلميع، التفجير الرملي |
التقنية: |
سلس / ملحوم |
تكمن: |
تقرير اختبار المواد واختبار الموجات فوق الصوتية EN10204.3.1 |
اسم المنتج: |
ينتهي كعب التيتانيوم |
معيار: |
ASME B16.9 |
المواد: |
Gr1، Gr2، Gr5، Gr7، Gr12 |
التطبيق: |
الصناعة الكيماوية |
النوع: |
نمط قصير، نمط طويل |
الحجم: |
NPS1/2″-48″ (DN15-1200) |
سمك الحائط: |
Sch10s—Sch80s أو أكبر إلى Sch160s |
سطح: |
التخليل، التلميع، التفجير الرملي |
التقنية: |
سلس / ملحوم |
تكمن: |
تقرير اختبار المواد واختبار الموجات فوق الصوتية EN10204.3.1 |
غر2 تيتانيوم ستوب نهاية السعر ASME B16.9
1شركتنا
كشركة رائدة في تصنيع منتجات التيتانيوم لأكثر من 16 عامًا ، قمنا بتصدير شفرة التيتانيوم إلى العديد من البلدان ، بما في ذلك إيطاليا وروسيا وتركيا وتشيلي وما إلى ذلك.جودة منتجاتنا معترف بها على نطاق واسعلذا يجب أن تثق في شركتنا
2معلومات المنتج من طرف عنق التيتانيوم
المواد:الدرجة 1، الدرجة 2، الدرجة 5، الدرجة 7، الدرجة 12
القياسية:ANSI B165، ASME B16.5، EN1092-1،JIS B2220 ، DIN2627-2628
الحجم:1/2"~ 30"NB، NPS 1/2 - NPS 24 (DN 10 - 2000).
تقنية: بلا خيط / مصفوق /المعدات المعدة بالعصا والحاسوب الآلي
المزايا:
معلومات عن المنتج من طوابق التيتانيوم من الدرجة 2
الدرجة:GR1 GR2 GR5 GR7 GR9 GR12
القياسية:الـ ASME B16.9
النوع:نمط قصير، نمط طويل
(تيكيك)بدون خياطة/محامية
الحجم:NPS1/2′′-48′′ (DN15-1200)
سمك الجدار:Sch10s Sch80s أو أكبر إلى Sch160s
السطحالتقطير، التلميع، رمل الرمال
مزايا أطراف التيتانيوم Gr2 Stub
الكثافة المنخفضة
قوة عالية
مقاومة التآكل الممتازة
سلكية حرارية جيدة
التصنيع الدقيق
خفيفة الوزن
نسبة قوة ممتازة إلى الوزن
مقاومة درجات الحرارة العالية
مقاومة الحرارة المنخفضة
عمر خدمة طويل

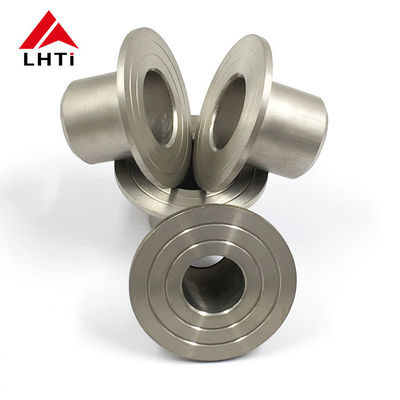

صور مفصلة لـ Gr2 Titanium Stub نهاية
تطبيق أطراف القضبان من التيتانيوم من الدرجة 2
أنابيب الضغط العالي في صناعة النفط والغاز
معدات معالجة الخيوط والورق
الهندسة البحرية وبناء السفن
خدمات المياه ومياه البحر
العمليات الكيميائية التي تشمل الوسائط المأكسة والأحماض المأكسة
خصائص البناء والمعايير والفوائد للنهايات القابضة من التيتانيوم GR2
نهاية التيتانيوم من الدرجة الثانية هي التوصيلات المطوية بالبوط المصنوعة من التيتانيوم النقي من الدرجة الثانية (UNS R50400). وهي تتكون من جزأين ، قسم أنبوب مستقيم وقسم مغلف ،كما هو مبين في الشكل 1عادة ما يستخدم مع شظايا أو غشاشات ملفوفة لتشكيل تجميع مشبك. يجب أن يكون القطر الخارجي وسماكة الجدار لقسم الأنابيب المستقيمة هو نفسه مثل الأنابيب.يجب أن لا يكون سمك الحاجز P أقل من سمك جدار الأنابيب الاسمي t. يتماشى قطر الحلقة G مع الوجه المصنّع القياسي للفلنج RF. يجب توفير الفيلات بين مقاطع الأنابيب المتداخلة والسليمة لتجنب تركيزات الإجهاد.يتناسب نصف قطر الشريط R مع نصف قطر الحافة أو الغطاء
المواصفات للطبقة 300 أطراف التيتانيوم
| الحجم النهائي | ||||||||||
| (نوم) (بايب) الحجم |
(فلانج ديا) | (فلانج ثيك) | (هاب ديا) في القاعدة | (رايزد فايس ديا) | (هاب ديا) في (ويلد بوينت) | لا، لا، لا من الثقوب |
(ديا) من المسامير |
من دائرة البولت |
مُملة (ديا) |
الطول من خلال المحور |
| نصف | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | نصف | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |

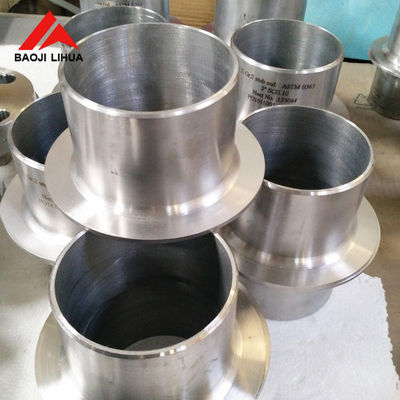

4صور مفصلةتيتانيوم ستوب ينتهي
(2) اختبارتيتانيوم ستوب ينتهي
5المنتجات ذات الصلة من طلاء رقبة التيتانيوم
6كل الاختبارات من طوق رقبة التيتانيوم
الاختبار البصري
اختبار بالموجات فوق الصوتية (UT)
الاختبار الإشعاعي
اختبار الجزيئات المغناطيسية (MT)
اختبار الاختراق / اختراق الصبغة (PT)
اختبار التيار الدوري (ET)
الانبعاثات الصوتية (AE)
7. متطلبات السحبتيتانيوم ستوب ينتهي
| الدرجة | قوة الشد ((دقيقة) | قوة العائد ((دقيقة) | الطول ((%) | ||
| كسي | (م.ب. | كسي | (م.ب. | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
