تفاصيل المنتج
مكان المنشأ: باوجى ، الصين
اسم العلامة التجارية: LIHUA
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: LH-WN
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: US dollar $25/pc--US dollar $85/pc
تفاصيل التغليف: ملفوفة بالرغوة الموجودة في صندوق خشب رقائقي للتصدير
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 50000 قطعة شهريا
اسم المنتج: |
حافة عنق التيتانيوم الملحومة |
اساسي: |
ASME B16.5 |
مواد: |
gr1 ، gr2 ، gr5 ، gr7 ، gr12 |
طلب: |
الصناعة الكيماوية |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
بحجم: |
NPS 1/2 - NPS 24 (DN 10-2000) |
ضغط: |
150 # -2500 # |
سطح: |
مصقول |
تقنية: |
مزورة وتشكيله باستخدام الحاسب الآلي |
تكمن: |
تقرير اختبار المواد واختبار الموجات فوق الصوتية EN10204.3.1 |
اسم المنتج: |
حافة عنق التيتانيوم الملحومة |
اساسي: |
ASME B16.5 |
مواد: |
gr1 ، gr2 ، gr5 ، gr7 ، gr12 |
طلب: |
الصناعة الكيماوية |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
بحجم: |
NPS 1/2 - NPS 24 (DN 10-2000) |
ضغط: |
150 # -2500 # |
سطح: |
مصقول |
تقنية: |
مزورة وتشكيله باستخدام الحاسب الآلي |
تكمن: |
تقرير اختبار المواد واختبار الموجات فوق الصوتية EN10204.3.1 |

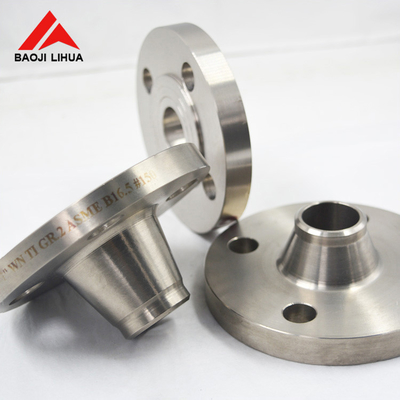

الشفاه WN التيتانيوم
شفة التيتانيوم عبارة عن جزء مصنوع من التيتانيوم الخالص أو سبائك التيتانيوم ، والتي تربط الأنبوب بالأنبوب وبنهاية الأنبوب.
اسم المنتج: WN Titanium Flanges
اساسي: ANSI / ASME B16.5.5
المواد: Gr1 Gr2 Gr5 Gr7 Gr12
سعر الوحدة: 25 دولارًا أمريكيًا / كمبيوتر - 85 دولارًا أمريكيًا / قطعة
سطح الختم: RF ، FF ، TG ، RJ إلخ.
الحجم: NPS 1/2 - NPS 24 (DN 10-2000)
الضغط: 150 # -2500 #
السطح: مصقول
تقنية: مزورة وتشكيله باستخدام الحاسب الآلي
التفتيش: UT٪ PT٪
الشهادة: ISO9001 ، TUV إلخ.
الاختلافات بين شفة التيتانيوم ذات الرقبة الملحومة والانزلاق على شفة التيتانيوم
1. أشكال اللحام المختلفة: شكل اللحام لأنابيب فلنجة التيتانيوم الملحومة بالرقبة وشفة التيتانيوم عبارة عن لحام فيليه ، في حين أن شكل اللحام لحافة الأنبوب الملحوم بعقب العنق هو اللحام بمقاس.
2. مواد مختلفة: مادة شفة اللحام المسطحة ذات العنق مصنوعة من صفيحة تيتانيوم عادية بسمك يلبي المتطلبات ، في حين أن مادة شفة اللحام التناكبي المعنق يتم تشكيلها في الغالب من مطروقات التيتانيوم.
3. الضغط الاسمي مختلف: الضغط الاسمي لشفة اللحام المسطحة العنق هو: 0.6 - 4.0MPa ، والضغط الاسمي لشفة اللحام بعقب العنق هو: 1-25MPa ؛
4. نقطة أخرى هي أن خط اللحام بين الحافة الملحومة بالعنق وأنبوب التوصيل ينتمي إلى خط اللحام من النوع B ، ودرزة اللحام بين الحافة الملحومة المسطحة العنق وأنبوب التوصيل ينتمي إلى خط اللحام من النوع C.والاختبار غير المدمر بعد اللحام مختلف ؛
5. شفة اللحام المسطحة ذات العنق وشفة اللحام بعنق العنق لا يمكن استبدالها حسب الرغبة.من منظور التصنيع ، فإن شفة اللحام المسطحة ذات العنق (SO اختصار لـ Slip On) لها قطر داخلي كبير ، مما يعني أن الوزن خفيف والتكلفة منخفضة.يجب اختبار فلنجات اللحام بعقب العنق (WN هو اختصار لعنق اللحام) بقطر اسمي أكبر من 250 مم ، ولا تحتاج حواف العنق إلى اختبار ، وبالتالي فإن التكلفة منخفضة.
اتصال شفة التيتانيوم wn:
توجد ثقوب على شفة التيتانيوم ، والمسامير تجعل الشفتين متصلين بإحكام.يتم ختم الشفاه بجوانات.وصلات المواسير ذات الحواف تشير إلى وصلات المواسير ذات الفلنجات.
يمكن تصنيعها عن طريق الصب ، أو يمكن تشكيلها عن طريق التوصيل اللولبي أو اللحام.تتكون وصلة الفلنجة من زوج من الفلنجات ، وحشية ، وعدة براغي وصواميل.يتم وضع الحشية بين الأسطح المانعة للتسرب للفلنجات.بعد شد الصامولة ، يصل الضغط المحدد على سطح الحشية إلى قيمة معينة ويتشوه ويملأ التفاوت في سطح الختم بحيث يكون الاتصال محكمًا ومقاوم للتسرب.
تفاصيل الصور
التطبيقات
عملية الإنتاج
مصنعنا

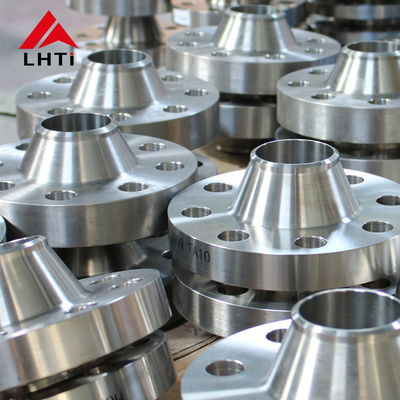

مخزون
