أنبوب غير ملحوم من التيتانيوم Gr2 لمبادل حراري
تتشابه الخواص الميكانيكية والخصائص الفيزيائية لأنابيب التيتانيوم الصناعية Gr1 Gr2 مع أنابيب الفولاذ المقاوم للصدأ.إنها لدونة جيدة ، قولبة سهلة المعالجة ، ختم سهل ، أداء لحام جيد.في الغلاف الجوي ومياه البحر ، يتمتع التيتانيوم بمقاومة جيدة للتآكل ، كما أن مقاومة الأكسدة أقوى من الفولاذ المقاوم للصدأ ، ولكنها مقاومة منخفضة للحرارة.إنها تستخدم بشكل أساسي لختم الأجزاء والأجزاء المقاومة للتآكل بقوة قليلة ولكن لدونة عالية ، مثل هيكل الطائرة وخطوط أنابيب السفن والصمامات والمبادلات الحرارية وأبراج التقطير وأجهزة المنطقة الباردة وصمامات الضاغط وما إلى ذلك.يلزم وجود أجزاء عالية اللدونة لاستخدام تيتانيوم Gr1 ، والأكثر استخدامًا هو Gr2 للأجزاء الأخرى. تعتمد GR2 Titanium fube غير الملحوم للمبادل الحراري على معيار ASTM B338 ، مع متطلبات جودة واختبار صارمة.يمكن لأنابيب التيتانيوم المصنعة من قبل مصنعنا أن تلبي المعايير ويمكن استخدامها بشكل جيد في صناعة المبادلات الحرارية.
معلومات مفصلة
مواد:Gr1، Gr2
اساسي:ASTM B338
بحجم:OD9.52mm / 12.7mm / 15.9mm / 19mm / 21.7mm / 25.4mm / 32mm / 33.4mm / 38mm / 45mm إلخ ، WT0.5-3.0mm ، L Max 12000mm
تحمل سمك الجدار:+/- 10٪
طول التسامح:+ 3.2 مم
يكتب:ملحومة / سلس
سطح:تلميع ، تخليل
التركيب الكيميائي (بالوزن٪)
| ASTM No. | Fe ماكس | يا ماكس | N ماكس | سي ماكس | H ماكس | PD | ال | بال |
| الصف 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | تي |
| الصف 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | تي |
الخصائص الفيزيائية (دقيقة)
| درجة ASTM | تكوين سبيكة | قوة الشد | قوة الغلة | استطالة دقيقة | ||
| ksi | الآلام والكروب الذهنية | ksi | الآلام والكروب الذهنية | |||
| الصف 1 | Ti غير مسبوق ("نقي") 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| الصف 2 | Ti غير مخلوط ("نقي") 50A -CP2 | 58 | 400 | 40 | 275 | 25 |

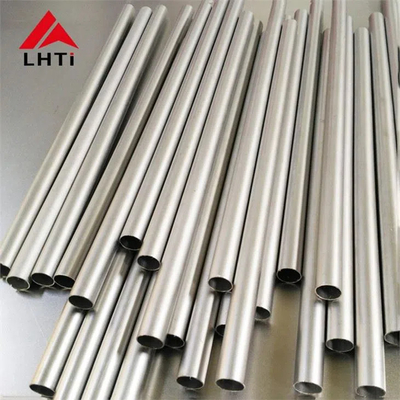

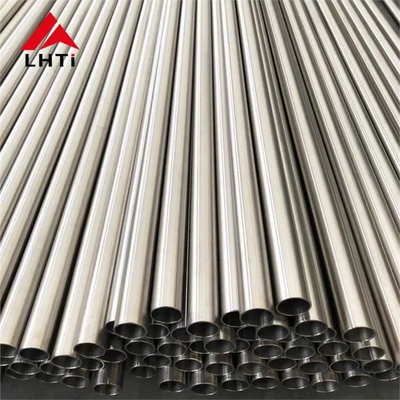

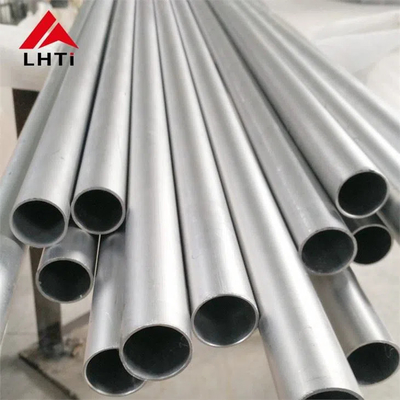

صور المنتج
التطبيق في المبادلات الحرارية:
| صف دراسي | ن(٪) | ج (٪) | ح (٪) | Fe (٪) | س (٪) | تي | أخرى ، بحد أقصى |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | بال | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | بال | ≤0.4 |
| صف دراسي | قوة الشد (دقيقة) | قوة Yeild (تعويض 0.2٪)) | استطالة(٪) | ||||
| ksi | الآلام والكروب الذهنية | دقيقة | الأعلى | ||||
| Ksi | الآلام والكروب الذهنية | Ksi | الآلام والكروب الذهنية | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| اسم المنتج | أنبوب مبادل حراري من التيتانيوم/يضخ |
| مواد | التيتانيوم (Gr2) |
| شهادة | ISO9001: 2015 ، توفالو ، EN10204.3.1 |
| اساسي | ASTM B338 |
| بحجم |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm أو حسب متطلبات الزبون. |
| التقنيات | توالت |
| حالة | صلب (م) |
| يكتب |
أنبوب التيتانيوم غير الملحوم للمبادل الحراري ،أنبوب عادم التيتانيوم للسيارات ، أنبوب لفائف التيتانيوم أنبوب التيتانيوم الملحوم، |
| طلب |
1) مصنع الطاقة والكيماويات 2) مكونات السيارات 3) الرياضة 4) التآكل البحري |
| سطح | التخليل الحمضي ، سطح مخرطة CNC. |
مواد أولية
مصنع
عملية الإنتاج
لفائف شريط التيتانيوم - تشكيل الحز - اللحام - التشكيل والتحجيم - المعالجة الحرارية - الاستقامة - اختبار التيار الدوامي والموجات فوق الصوتية - اختبار إحكام الهواء - الأنابيب الملحومة النهائية
مخزوننا
فحص الجودة
كل الاختبارات
فحص الجودة المرئية
فحص الأبعاد
اختبار Peneumatic / الاختبار الهيدروستاتيكي
10٪ اختبار UT
التركيب الكيميائي
اختبار الشد
اختبار الحرق / اختبار التسطيح
المعالجة الحرارية
تقرير الاختبار
التعبئة والتغليف
