تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LHTi
إصدار الشهادات: ISO 9001:2015
رقم الموديل: LH-Ti3
شروط الدفع والشحن
الحد الأدنى لكمية: 3 قطع
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون
اسم المنتج: |
رأس طبق من التيتانيوم لمعدات وعاء الضغط |
مواد: |
التيتانيوم GR1 ، GR2 ، GR7 ، GR12 ، إلخ. |
اساسي: |
وفقًا لمعيار ASME VIII-I أو DIN28013 |
بحجم: |
OD300-1250mm ، أو حسب الطلب حسب طلبات العملاء |
اسم آخر: |
رؤوس بيضاوية الشكل من التيتانيوم ، رؤوس كروية من التيتانيوم |
اللون: |
طبيعي >> صفة |
التطبيقات: |
معدات أوعية الضغط والمراجل |
اختبار الطرف الثالث: |
متوفرة |
اسم المنتج: |
رأس طبق من التيتانيوم لمعدات وعاء الضغط |
مواد: |
التيتانيوم GR1 ، GR2 ، GR7 ، GR12 ، إلخ. |
اساسي: |
وفقًا لمعيار ASME VIII-I أو DIN28013 |
بحجم: |
OD300-1250mm ، أو حسب الطلب حسب طلبات العملاء |
اسم آخر: |
رؤوس بيضاوية الشكل من التيتانيوم ، رؤوس كروية من التيتانيوم |
اللون: |
طبيعي >> صفة |
التطبيقات: |
معدات أوعية الضغط والمراجل |
اختبار الطرف الثالث: |
متوفرة |
الصين مصنع GR1 ، GR2 ، GR7 ، GR12 رأس طبق التيتانيوم لمعدات أوعية الضغط
| اسم المنتج | رؤوس أطباق من التيتانيوم / رؤوس بيضاوية من التيتانيوم ، رؤوس كروية من التيتانيوم |
| اساسي | وفقًا لمعيار ASME VIII-I أو DIN28013 |
| صف دراسي | التيتانيوم GR1 ، GR2 ، GR7 ، GR12 ، إلخ. |
| بحجم | OD300-1250mm ، أو حسب الطلب حسب طلبات العملاء |
| سماكة | كطلبات العملاء |
| يعالج | التشكيل على البارد والتشكيل على الساخن |
| تكمن |
اختبار بالموجات فوق الصوتية 100٪ واختبار PT بعد التشكيل.(وفقا للشرط.) |
| سطح | مخلل ، سفع بالرمل |
| موك | 3 قطع |
تطبيقات رأس طبق التيتانيوم:
أوعية الضغط
التنقيب عن النفط
استكشاف الغاز
المبادلات الحرارية
توليد الطاقة
المعالجة الكيميائية
تحلية المياه
معالجة المياه
إجراءات الإنتاج:
1. الإنتاج الأولي لألواح التيتانيوم أو الألواح الفولاذية المغطاة
تكمن
2. تنظيف وطحن سطح اللوحة
3. حماية المعطف والطلاء
4. تشكيل (تشكيل ساخن أو بارد)
5. التحضير للقطع والطحن
6. التخليل
7. UT & اختبار PT
8. تلميع السطح كما هو مطلوب
9. التفتيش النهائي
10. التعبئة والتغليف
(رأس طبق من التيتانيوم) DIN28013:
| د (مم) | دقيقة / ماكس (مم) | Volumen (L) | h1 (مم) | كجم العلاقات العامة مم ث | د (مم) | دقيقة / ماكس (مم) | Volumen (L) | h1 (مم) | كجم العلاقات العامة مم ث |
| 300 | 4-10 | 3.5 | 78 | 1.0 | 1550 | 5-15 | 483 | 403 | 22.5 |
| 350 | 4-10 | 5.6 | 91 | 1.3 | 1600 | 5-15 | 532 | 416 | 23.9 |
| 400 | 4-10 | 8.3 | 104 | 1.7 | 1650 | 5-15 | 585 | 429 | 25،4 |
| 450 | 4-10 | 11.8 | 117 | 2،1 | 1700 | 5-15 | 640 | 442 | 27.0 |
| 500 | 4-10 | 16.1 | 130 | 2.6 | 1750 | 5-15 | 700 | 455 | 28.5 |
| 550 | 3-12 | 21،6 | 143 | 3،1 | 1800 | 5-15 | 760 | 468 | 30 |
| 600 | 3-12 | 28،0 | 156 | 3.6 | 1850 | 5-15 | 825 | 481 | 31.5 |
| 650 | 3-12 | 36.0 | 169 | 4،2 | 1900 | 5-15 | 890 | 494 | 33 |
| 700 | 3-12 | 44،5 | 182 | 4،8 | 1950 | 5-15 | 965 | 507 | 36 |
| 750 | 3-12 | 54.5 | 195 | 5،5 | 2000 | 6-15 | 1040 | 520 | 37 |
| 800 | 3-13 | 66.5 | 203 | 6.2 | 2050 | 6-15 | 1120 | 533 | 38.5 |
| 850 | 3-13 | 79.5 | 221 | 7،0 | 2100 | 6-15 | 1200 | 546 | 40.5 |
| 900 | 3-13 | 94 | 234 | 乙 8 | 2150 | 6-15 | 1290 | 559 | 42،5 |
| 950 | 3-13 | 111 | 247 | 8.6 | 2200 | 6-15 | 1380 | 572 | 44.5 |
| 1000 | 4-16 | 130 | 260 | 9.5 | 2250 | 6-15 | 1480 | 685 | 46.5 |
| 1050 | 4-13 | 150 | 273 | 10.4 | 2300 | 6-15 | 1580 | 598 | 46 5 |
| 1100 | 4-13 | 173 | 286 | 11،1 | 2350 | 6-15 | 1690 | 611 | 51 |
| 1150 | 4-13 | 198 | 299 | 12.5 | 2400 | 6-15 | 1800 | 624 | 53 |
| 1200 | 4-13 | 225 | 312 | 13.6 | 2450 | 6-15 | 1910 | 637 | 55 |
| 1250 | 4-13 | 254 | 325 | 14،7 | 2500 | 6-15 | 2030 | 660 | 57 |

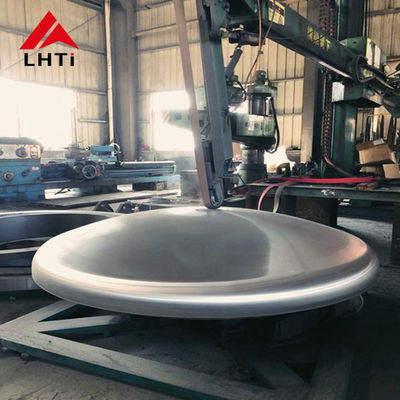

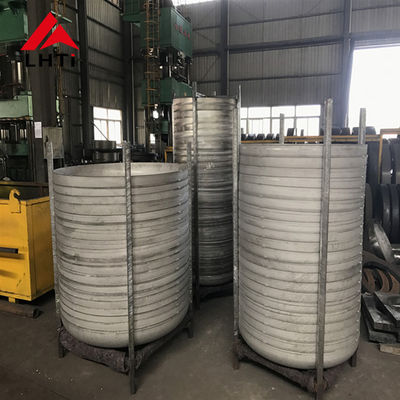

صور مفصلة:
التطبيقات الفعلية لرأس طبق التيتانيوم:
معرفة المزيد عن رأس الطبق:
* رأس طبق (يسمى أيضًا رأس بيضاوي الشكل أو رأس كروي)
* شكل هذا الرأس البيضاوي أكثر اقتصادا ، لأن ارتفاع الرأس هو مجرد جزء صغير من القطر.
* يختلف نصف قطر نهاية الطبق البيضاوي بين المحور الرئيسي والثانوي وعادة ما تكون النسبة 2: 1.
* رأس الخزان البيضاوي هو الحل الاقتصادي لخزانات الضغط المتوسط نظرًا لمتطلبات سماكة المعدن المنخفضة.
* يتمتع الرأس البيضاوي بخصائص ميكانيكية جيدة أفضل من الرأس الدائري.
* نظرًا لتطبيق عملية تصنيع الغزل في السنوات الأخيرة ، يمكن أيضًا تحقيق تصنيع الرأس الإهليلجي ذي القطر الأكبر.
* تُستخدم رؤوس مقعرة بيضاوية الشكل ASME في بناء خزانات لأوعية الضغط غير المشغولة ، مثل غاز البترول المسال وأجهزة استقبال الهواء.
قوالب المنتجات (أنواع مختلفة):
عرض المصنع:
التعليمات:
س: ما هي المعلومات التي يجب أن أقدمها عند الاستفسار؟
ج: إذا كان لديك رسومات ، فسنكون متوافقين تمامًا مع رسومات الإنتاج.
إذا لم يكن لديك الرسم ، يمكنك إخباري ببيانات المنتج.
هناك العديد من البيانات المهمة ، مثل المادة ونوع الرأس (لدينا رأس بيضاوي الشكل ، رأس نصف كروي ، رأس مقعر ، رأس مسطح ، إلخ) ، القطر ، السماكة ، التفاوتات أو المتطلبات الخاصة.
يمكننا عمل الرسومات وفقًا لمتطلباتك ، وتؤكد أن رسومات المنتج النهائي.
س: كيف تضمن جودة المنتجات؟
ج: شكرا على سؤالك ، يتم تدريب طاقم الإنتاج لدينا من خلال إدارة الجودة الوطنية ، والحصول على الشهادة المقابلة ، مع سنوات من الخبرة في الإنتاج والتصميم.
يجب أن يخضع اللحام لفحص الأشعة السينية للتأكد من عدم وجود عيوب.
س: هل يمكنك مساعدتنا في مطابقة المنتجات ذات الصلة؟
ج: إن شركتنا محاطة أيضًا بالعديد من الأعمال المساعدة ، مثل حواف التيتانيوم ، تجهيزات أنابيب التيتانيوم ، وغيرها من المعدات.
يمكننا مساعدتك في مطابقة المنتجات عالية الجودة بأقل الأسعار.
المعارض وزيارات العملاء:
مرحبا بكم في الاتصال وزيارتنا في أي وقت!
