تفاصيل المنتج
مكان المنشأ: باوجى ، الصين
اسم العلامة التجارية: LIHUA
إصدار الشهادات: ISO9001, TUV etc.
رقم الموديل: LH-WN
شروط الدفع والشحن
الحد الأدنى لكمية: 5 قطع
الأسعار: US dollar $25/pc--US dollar $85/pc
تفاصيل التغليف: ملفوفة بالرغوة الموجودة في صندوق خشب رقائقي للتصدير
وقت التسليم: 3-15 يوم عمل
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 5000 جهاز كمبيوتر لكل شهر
اسم المنتج: |
شفة التيتانيوم WN |
اساسي: |
ASME B16.5 |
مواد: |
gr1 ، gr2 ، gr5 ، gr7 ، gr12 |
طلب: |
الصناعة الكيماوية |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
بحجم: |
NPS 1/2 - NPS 24 (DN 10-2000) |
ضغط: |
150 # -2500 # |
سطح: |
مصقول |
تقنية: |
مزورة وتشكيله باستخدام الحاسب الآلي |
تقتيش: |
تقرير اختبار المواد واختبار الموجات فوق الصوتية EN10204.3.1 |
اسم المنتج: |
شفة التيتانيوم WN |
اساسي: |
ASME B16.5 |
مواد: |
gr1 ، gr2 ، gr5 ، gr7 ، gr12 |
طلب: |
الصناعة الكيماوية |
سطح الختم: |
RF ، FF ، TG ، RJ إلخ. |
بحجم: |
NPS 1/2 - NPS 24 (DN 10-2000) |
ضغط: |
150 # -2500 # |
سطح: |
مصقول |
تقنية: |
مزورة وتشكيله باستخدام الحاسب الآلي |
تقتيش: |
تقرير اختبار المواد واختبار الموجات فوق الصوتية EN10204.3.1 |

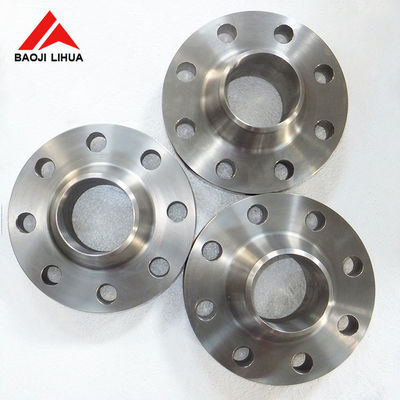

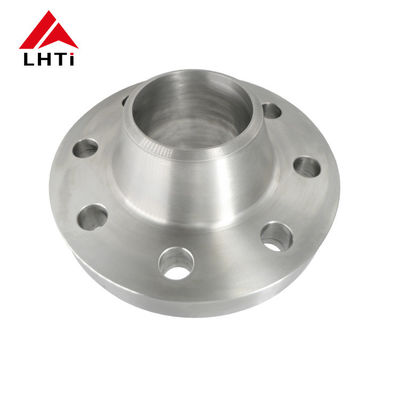

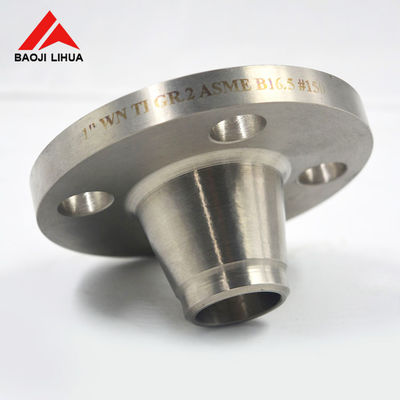

ارتفاع ضغط لحام الرقبة شفة التيتانيوم WN شفة للصناعات الكيماوية
1. شركتنا
بصفتنا شركة رائدة في تصنيع منتجات التيتانيوم لأكثر من 16 عامًا ، فقد قمنا بتصدير فلنجات التيتانيوم إلى العديد من البلدان ، بما في ذلك إيطاليا وروسيا وتركيا وشيلي إلخ. جودة منتجاتنا معترف بها على نطاق واسع.لذلك يجب أن تثق في شركتنا.
2. معلومات عن المنتج من التيتانيوم لحام الرقبة شفة
مواد:Gr1، Gr2، Gr5، Gr7، Gr12
اساسي:ANSI B16.5 ، ASME B16.5 ، EN1092-1 ،JIS B2220 ، DIN2627-2628
بحجم:1/2 "~ 30" NB ، NPS 1/2 - NPS 24 (DN 10 - 2000).
Clase الضغط: PN0.25 ~ 32Mpa / (DIN) PN6، PN10، PN16، PN25 على الرغم من PN250 / 150LB، 250LB، 300LB، 400 LB، 500LB، 600 LB، 900LB، 1500LB، 2500LB.
سطح الختم:RF ، FF ، TG ، RJ إلخ.
تقنية:Froged وآلة التصنيع باستخدام الحاسب الآلي
مزايا:
3.مواصفات شفة التيتانيوم برقبة اللحام
مواصفات شفة عنق التيتانيوم الملحومة فئة 150
| فئة 150 شفة من التيتانيوم برقبة ملحومة | ||||||||||
| نوم.يضخ بحجم |
شفة ديا. | شفة سميكة | المحور ديا.في الاساس | أثار وجه ضياء. | المحور ديا.في ويلد بوينت | رقم. من ثقوب |
ضياء. من البراغي |
ضياء.ل دائرة بولت |
تجويف ضياء. |
طول من خلال المحور |
| 1/2 | 3-1 / 2 | 7/16 | 1-3 / 16 | 1-3 / 8 | 0.84 | 4 | 1/2 | 2-3 / 8 | 0.62 | 1-7 / 8 |
| 3/4 | 3-7 / 8 | 1/2 | 1-1 / 2 | 1-11 / 16 | 1.05 | 4 | 1/2 | 2-3 / 4 | 0.82 | 2-1 / 16 |
| 1 | 4-1 / 4 | 9/16 | 1-15 / 16 | 2 | 1.32 | 4 | 1/2 | 3-1 / 8 | 1.05 | 2-3 / 16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5 / 16 | 2-1 / 2 | 1.66 | 4 | 1/2 | 3-1 / 2 | 1.38 | 2-1 / 4 |
| 1-1 / 2 | 5 | 11/16 | 2-9 / 16 | 2-7 / 8 | 1.90 | 4 | 1/2 | 3-7 / 8 | 1.61 | 2-7 / 16 |
| 2 | 6 | 3/4 | 3-1 / 16 | 3-5 / 8 | 2.38 | 4 | 5/8 | 4-3 / 4 | 2.07 | 2-1 / 2 |
| 2-1 / 2 | 7 | 7/8 | 3-9 / 16 | 4-1 / 8 | 2.88 | 4 | 5/8 | 5-1 / 2 | 2.47 | 2-3 / 4 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3 / 4 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13 / 16 | 5-1 / 2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13 / 16 |
| 4 | 9 | 15/16 | 5-5 / 16 | 6-3 / 16 | 4.50 | 8 | 5/8 | 7-1 / 2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7 / 16 | 7-5 / 16 | 5.56 | 8 | 3/4 | 8-1 / 2 | 5.05 | 3-1 / 2 |
| 6 | 11 | 1 | 7-9 / 16 | 8-1 / 2 | 6.63 | 8 | 3/4 | 9-1 / 2 | 6.07 | 3-1 / 2 |
| 8 | 13-1 / 2 | 1-1 / 8 | 9-11 / 16 | 10-5 / 8 | 8.63 | 8 | 3/4 | 11-3 / 4 | 7.98 | 4 |
| 10 | 16 | 1-3 / 16 | 12 | 12-3 / 4 | 10.75 | 12 | 7/8 | 14-1 / 4 | 10.02 | 4 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1 / 2 |
| 14 | 21 | 1-3 / 8 | 15-3 / 4 | 16-1 / 4 | 14.00 | 12 | 1 | 18-3 / 4 | 13.25 | 5 |
| 16 | 23-1 / 2 | 1-7 / 16 | 18 | 18-1 / 2 | 16.00 | 16 | 1 | 21-1 / 4 | 15.25 | 5 |
| 18 | 25 | 1-9 / 16 | 19-7 / 8 | 21 | 18.00 | 16 | 1-1 / 8 | 22-3 / 4 | 17.25 | 5-1 / 2 |
| 20 | 27-1 / 2 | 1-11 / 16 | 22 | 23 | 20.00 | 20 | 1-1 / 8 | 25 | 19.25 | 5-11 / 16 |
| 24 | 32 | 1-7 / 8 | 26-1 / 8 | 27-1 / 4 | 24.00 | 20 | 1-1 / 4 | 29-1 / 2 | 23.25 | 6 |
المواصفات للفئة 300 التيتانيوم لحام الرقبة شفة
| شفة رقبة ملحومة من التيتانيوم فئة 300 | ||||||||||
| نوم.يضخ بحجم |
شفة ديا. | شفة سميكة. | المحور ديا.في الاساس | أثار وجه ضياء. | المحور ديا.في ويلد بوينت | رقم. من ثقوب |
ضياء. ل البراغي |
ضياء.ل دائرة بولت |
تجويف ضياء. |
طول من خلال المحور |
| 1/2 | 3-3 / 4 | 9/16 | 1-1 / 2 | 1-3 / 8 | 0.84 | 4 | 2-5 / 8 | 1/2 | 0.62 | 2-1 / 16 |
| 3/4 | 4-5 / 8 | 5/8 | 1-7 / 8 | 1-11 / 16 | 1.05 | 4 | 3-1 / 4 | 5/8 | 0.82 | 2-1 / 4 |
| 1 | 4-7 / 8 | 11/16 | 2-1 / 8 | 2 | 1.32 | 4 | 3-1 / 2 | 5/8 | 1.05 | 2-7 / 16 |
| 1-1 / 4 | 5-1 / 4 | 3/4 | 2-1 / 2 | 2-1 / 2 | 1.66 | 4 | 3-7 / 8 | 5/8 | 1.38 | 2-9 / 16 |
| 1-1 / 2 | 6-1 / 8 | 13/16 | 2-3 / 4 | 2-7 / 8 | 1.90 | 4 | 4-1 / 2 | 3/4 | 1.61 | 2-11 / 16 |
| 2 | 6-1 / 2 | 7/8 | 3-5 / 16 | 3-5 / 8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3 / 4 |
| 2-1 / 2 | 7-1 / 2 | 1 | 3-15 / 16 | 4-1 / 8 | 2.88 | 8 | 5-7 / 8 | 3/4 | 2.47 | 3 |
| 3 | 8-1 / 4 | 1-1 / 8 | 4-5 / 8 | 5 | 3.50 | 8 | 6-5 / 8 | 3/4 | 3.07 | 3-1 / 8 |
4. الصور التفصيلية لشفة عنق التيتانيوم الملحومة
(1) المواد الخام لشفة عنق التيتانيوم الملحومة
(2) اختبار حافة عنق التيتانيوم الملحومة
5. المنتجات ذات الصلة بشفة عنق التيتانيوم الملحومة
6. جميع الاختبارات من التيتانيوم لحام الرقبة شفة
الاختبار البصري (VT)
اختبار الموجات فوق الصوتية (UT)
اختبار التصوير الشعاعي (RT)
اختبار الجسيمات المغناطيسية (MT)
اختبار الاختراق / اختراق الصبغة (PT)
اختبار إيدي الحالي (ET)
انبعاث صوتي (AE)
7. متطلبات الشد لشفة عنق التيتانيوم الملحومة
| صف دراسي | قوة الشد (دقيقة) | قوة الغلة (دقيقة) | استطالة(٪) | ||
| ksi | م با | ksi | م با | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
