| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | الانزلاق على شفة |
| الـ MOQ: | 200 قطعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قدرة الإمداد: | 500 طن / طن شهريا |
في أنظمة الأنابيب الحديثة ، تلعب جودة وأداء الفلنجات والأجهزة المكونة من الفلنجات دورًا حيويًا في ضمان سلامة وطول عمر النظام بأكمله.واحدة من المعايير الأكثر استخداما لهذه المكونات هيالـ ASME B16.5، الذي يحدد مواصفات أجهزة طلاء الأنابيب والأجهزة المكونة من أجهزة طلاء الأنابيب. هذا المعيار ضروري للمهندسين والمصنعين ومخططي المشاريع لفهم وتنفيذه،لأنه يضمن التوافق والسلامة عبر مجموعة متنوعة من التطبيقات الصناعيةفي هذه المقالة، سوف نتعمق فيشرائح التيتانيوم من الدرجة 1 و2، مع التركيز علىأجزاء الرقبة ذات الوجه المرفوع (RFWN)معالفئة 150تصنيف الضغط
يحدد معيار ASME B16.5 متطلبات التصميم والأبعاد والمواد واختبار أجهزة شفرات الأنابيب والأدوات المكونة من شفرات. يتناول المعيار في المقام الأول الشفرات ذات1/2 "إلى 24"أحجام الأنابيب الاسمية وتغطي مجموعة واسعة من فئات الضغط، بما في ذلك الفئة 150، وهي واحدة من أكثر القيم شيوعا لتطبيقات الضغط المنخفض.
المواد المحددة في هذا المعيار لنظم الأنابيب عالية الأداء هي:الدرجة 1والدرجة الثانيةسبائك التيتانيوم. التيتانيوم مفضّل لنسبة قوته إلى وزنه الاستثنائية، ومقاومة التآكل، وتحمل درجات الحرارة العالية،مما يجعلها مثالية لبيئات متطلبة مثل الصناعات البحرية والكيميائية.

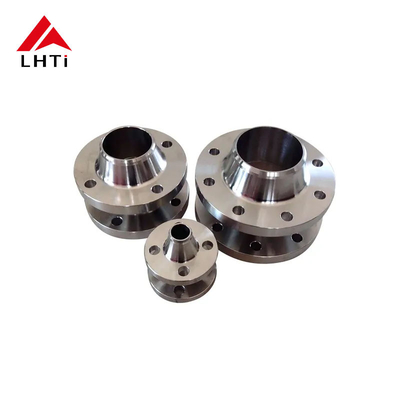

الـأجزاء الرقبة ذات الوجه المرفوع (RFWN)تستخدم على نطاق واسع في أنظمة الأنابيب بسبب أدائها الممتازة في الختم وقوتها العالية.الوجه المرتفعيخلق سطحًا إغلاقيًا مثاليًا عندما يتم مقارنته بضغط.هذا مهم بشكل خاص في التطبيقات التي يجب أن تتحمل فليانج ضغوط عالية أو حيث يمكن أن يؤدي التسرب إلى فشل النظام.
تم تصميم أجهزة الدرجة 150 لتطبيقات الضغط المنخفض، مع أقصى ضغط150 psiوهي تستخدم عادة في الأنظمة التي يكون فيها الضغط منخفضًا نسبيًا ، ويركز التركيز على الموثوقية ومنع التسرب.
أدناه جدول يحدد أبعادفئة 150 أجهزة الحماية ذات الوجه المرفوعكما هو محدد في ASME B16.5:
| الحجم الاسمي للأنابيب (NPS) | قطر دائرة المسامير (BC) | عدد المسامير | سمك الشريط (T) | عرض الوجه (F) | الحفرة (ID) |
|---|---|---|---|---|---|
| نصف | 2.00" | 4 | 0.81" | 0.44" | 0.84" |
| 1" | 2.50" | 4 | 0.93" | 0.50" | 1.05" |
| 2" | 3.50" | 4 | 1.12" | 0.56" | 2.07" |
| 4" | 6.50" | 8 | 1.56" | 0.75" | 4.09" |
| 6" | 8.00" | 8 | 1.75" | 1.00" | 6.13" |
| 12" | 12.00" | 12 | 2.19" | 1.38" | 12.13" |
تخضع شرائح التيتانيوم ، وخاصة سبائك Gr1 و Gr2 ، لعدة خطوات تصنيع حاسمة لضمان جودتها وموثوقيتها. تشمل العملية:
يتم استخدام شرائح التيتانيوم في مجموعة واسعة من الصناعات ، بما في ذلك:
أجهزة طلاء الأنابيب من التيتانيوم من الصف 1 و2 حسب معيار ASME B16.5أجزاء الرقبة ذات الوجه المرفوع (RFWN)معتصنيف الضغط للطبقة 150، توفر حلًا مثاليًا لأنظمة الأنابيب المنخفضة الضغط حيث تكون الموثوقية ومقاومة التآكل والقوة ضرورية.وتضمن عمليات التصنيع أن هذه الاطراف توفر، اتصال عالي الأداء في البيئات الصعبة.
من خلال الالتزام بمعايير ASME B16.5يمكن للمهندسين والمصنعين التأكد من أن أنظمتهم تلبي معايير الأداء المطلوبة مع الحفاظ على السلامة والمتانة في مجموعة متنوعة من التطبيقات الصناعية.
