| اسم العلامة التجارية: | LHTi |
| رقم الطراز: | الشفاه اللحام الطويلة من التيتانيوم |
| الـ MOQ: | 100 قطعة |
| السعر: | as per your requirement |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| قدرة الإمداد: | 100-200 طن / طن شهريا |

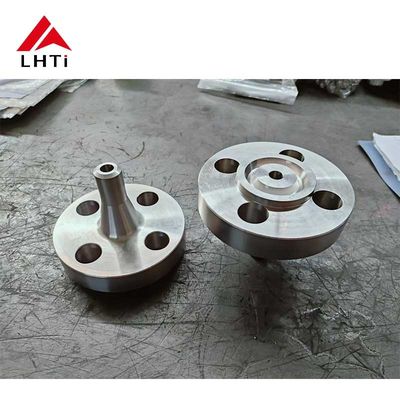

يتم استخدام شظايا التيتانيوم ، وتحديداً شظايا رقبة اللحام الطويلة من الفئة 2500 ANSI / ASME B16.5 ، على نطاق واسع في الضغط العالي والقوة العالية ،والبيئات التآكل بسبب أداء المواد الممتازةهذه الاطراف المصنوعة من التيتانيوم من الدرجة الاولى و الدرجة الثانية هي مكونات حاسمة في صناعات مثل الطيران والفضاء و المعالجة الكيميائية و الهندسة البحريةسوف نتعمق في الميزات، التطبيقات، والفوائد من هذه الاطراف التيتانيوم، مع التركيز بشكل خاص على الاختلافات بين الدرجة 1 والدرجة 2 التيتانيوم.
تيتانيوم معروف بمقاومته الرائعة للتآكل ونسبة القوة إلى الوزن. نوعان من التيتانيوم يستخدمان عادةً في تصنيع الفلنجات هما الدرجة 1 والدرجة 2 ،كل منها له خصائص متميزة مناسبة لتطبيقات مختلفة.
التيتانيوم الدرجة 1 هو التيتانيوم النقي التجاري مع قابلية التشكيل الممتازة ومقاومة التآكل.ولكنه مثالي للتطبيقات حيث مقاومة للتآكل في مياه البحر، الكلور ، وغيرها من البيئات العدوانية أمر حاسم. كما يفضل الصف 1 للتطبيقات التي تتطلب مادة خفيفة الوزن ولكنها قوية.
يقدم الدرجة الثانية من التيتانيوم قوة أفضل من الدرجة الأولى ، مما يجعله مناسبًا للتطبيقات التي تتطلب قوة أكبر ودائمة ومقاومة للتعب.يستخدم عادة في الصناعات التي تتطلب المواد لتحمل الضغوط العالية والظروف البيئية الشديدة، مع الحفاظ على توازن مقاومة التآكل.
يحدد معيار ANSI/ASME B16.5 مواصفات الأطراف المستخدمة في أنظمة الضغط العالي،و فئة 2500 Long Weld Neck Flange مصممة خصيصا للتطبيقات التي تتطلب أداءً متفوقًا من حيث الضغط، درجة الحرارة، والتوترات الميكانيكية. الميزات والمواصفات التالية تحدد هذه الاطراف التيتانيوم:
تصنيف الضغط من الفئة 2500: تم تصنيف هذه الشباك للفئة 2500 ، مما يعني أنها يمكن أن تتحمل ما يصل إلى 2500 رطلاً لكل بوصة مربعة (psi).هذا التصنيف للضغط العالي يجعلهم مناسبين لتطبيقات التوتر العالي حيث قد لا تؤدي الاطراف التقليدية بشكل كاف.
تصميم اللحام: يقدم تصميم رقبة الولادة الطويلة رقبة ممدة تسمح بالاتصالات السلسة وخالية من الإجهاد مع الأنابيب.هذا التصميم يقلل من خطر التسرب ويضمن قوة ميكانيكية قوية تحت الضغطالرقبة الطويلة تسمح أيضاً بالتوجه بسهولة مع نظام الأنابيب.
أنواع واجهة الاطار: تتوفر هذه الاطارات مع عدة أنواع وجهها بما في ذلك:
مجموعة الأحجام: ANSI / ASME B16.5 الفئة 2500 Long Weld Neck Flanges متوفرة في مجموعة واسعة من الأحجام من 1/2 " (15 NB) إلى 48" (1200 NB) ، تلبية كل من التطبيقات الصناعية الصغيرة والكبيرة.
بسبب خصائصها الاستثنائية ، يتم استخدام شرائح التيتانيوم من الدرجة 1 و 2 في الصناعات التي تتطلب مواد موثوقة ودائمة في ظل ظروف قاسية.بعض التطبيقات الشائعة تشمل:
الصناعة البحرية: التيتانيوم مقاوم للغاية لتآكل مياه البحر، مما يجعله مادة مثالية لبناء السفن، والمنصات البحرية، والمعدات تحت سطح البحر.اتصالات موثوقة في مياه البحر والبيئات الغنية بالملوحة.
الطيران والطائرات: إن طبيعة التيتانيوم الخفيفة والقوية تجعله ضروريًا لصناعة الطيران والفضاء. يتم استخدام هذه الاطراف في أنظمة الوقود، مكونات الدفع،وأنظمة الضغط العالي حيث تكون القوة ومقاومة التآكل حاسمة.
مصانع المعالجة الكيميائية: في البيئات التي تتعامل مع المواد الكيميائية العدوانية ودرجات الحرارة العالية ، توفر شرائح التيتانيوم مزيجا لا يضاهى من القوة ومقاومة التآكل.يستخدمون عادة في المفاعلات، ومبادلات الحرارة، والأنابيب.
توليد الكهرباء: يتم استخدام شرائح التيتانيوم في محطات توليد الكهرباء ، وخاصة في الأنظمة التي تنطوي على بخار عالي الضغط أو مواد كيميائية تآكل.قدرتها على تحمل درجات الحرارة والضغوط الشديدة تجعلها لا تقدر بثمن في الحفاظ على سلامة النظام.
يقدم استخدام شرائح التيتانيوم من الدرجة الأولى والدرجة الثانية في هذه الصناعات الحيوية العديد من المزايا الهامة:
مقاومة التآكل: تتميز شرائح التيتانيوم بمقاومة عالية للتآكل من كل من العوامل البيئية والكيميائية. هذه الخصائص تجعلها مفيدة بشكل خاص في مجالات البحرية والكيميائيةوتطبيقات البحرية.
نسبة القوة إلى الوزن العالية: التيتانيوم يحتوي على واحدة من أعلى نسبة القوة إلى الوزن بين المعادن. تسمح هذه الخصائص بتقليل الوزن الهيكلي دون المساس بالقوة.وهو مهم بشكل خاص في الطيران والفضاء والتطبيقات العسكرية.
مقاومة درجات الحرارة العالية: الحواف من التيتانيوم تحافظ على سلامتها الهيكلية حتى في بيئات ذات درجات حرارة عالية. وهذا يجعلها مناسبة لمرافق توليد الطاقة،حيث يكون التحكم في درجة الحرارة أمرًا حاسمًا.
عمر خدمة طويل: مقاومة التيتانيوم للتعب والتآكل تمدد بشكل كبير عمر الخدمة للشرائح ، مما يقلل من احتياجات الصيانة ووقت التوقف.
5مواصفات شظايا التيتانيوم الطويلة:
| المواصفات | ASTM B381 / ASME SB381 |
|---|---|
| المعيار | ANSI/ASME B16.5، B16.47 السلسلة A & B ، B16.48، BS4504 ، BS10 ، EN-1092 ، DIN ، ANSI Flanges ، ASME Flanges ، BS Flanges ، DIN Flanges ، EN Flanges ، GOST Flanges ، ASME/ANSI B16.5/16.36/16.47A/16.47B ، MSS SP44 ، ISO70051 ، JISB2220 ، BS1560-3.1، API7S-15 ، API7S-43 ، API605 ، EN1092 |
| نطاق الحجم | 1/2′′ (15NB) إلى 48′′ (1200NB) ، DN10 ~ DN5000 |
| فئة | 150 باوند، 300 باوند، 600 باوند، 900 باوند، 1500 باوند، 2500 باوند، معيار DIN ND-610، 16 ، 25 ، 40 ، الخ |
| نوع الاتصال / نوع وجه الجهاز | الوجه المرتفع (RF) ، المفصل من نوع الحلقة (RTJ) ، الوجه المسطح (FF) ، الذكور والإناث الكبار (LMF) ، الذكور والإناث الصغار (SMF) |
| معايير JIS | JIS B2220، JIS B2221، 5K، 10K، 16K، 20K، 30K، 40K، 63K |
| معايير DIN | DIN 2527 ، DIN 2566 ، DIN 2573 ، DIN 2576 ، DIN 2641 ، DIN 2642 ، DIN 2655 ، DIN 2656 ، DIN 2627 ، DIN 2628 ، DIN 2629 ، DIN 2631 ، DIN 2632 ، DIN 2633 ، DIN 2634 ، DIN 2635 ، DIN 2636 ، DIN 2637 ، DIN 2638 ، DIN 2673 |
| معايير BS | BS 4504، BS 1560، BS 10 |
|

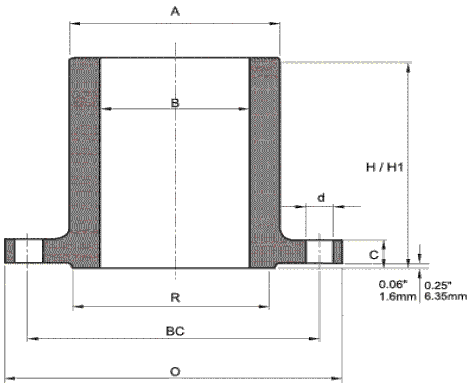

الأنابيب |
مفرط |
من |
قطرها |
المركز |
|
قطرها |
الطول |
من |
الرقم |
من |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
عادي |
الشريط |
من رفعت |
قطرها |
السلك |
|
||||||||
|
الشريط |
من بور |
عبر المركز |
|
من المسامير |
الثقوب |
||||||||
|
إخرس |
|
دقيقة |
الوجه |
|
في بيفل |
|
|
|
الدائرة |
|
|
||
|
بوصة |
أوه |
ج |
R |
|
أ |
|
ب |
هـ |
H1 |
قبل الميلاد |
|
n |
د |
| 1" | 159. 0 | 34.9 | 50.8 | 57.2 | 25.4 | 25.4 | 304. 8 | 108. | 0 | 4 | 25.5 | ||
| 1-1/4 " | 184. 0 | 38.1 | 63.5 | 73 | 31.8 | 31.8 | 304. 8 | 130. | 2 | 4 | 28.5 | ||
| 1-1/2 " | 203. 0 | 44.5 | 73 | 79.4 | 38.1 | 38.1 | 304. 8 | 146. | 1 | 4 | 31.8 | ||
| 2" | 235. 0 | 50.8 | 92.1 | 95.3 | 50.8 | 50.8 | 304. 8 | 171. | 5 | 8 | 28.5 | ||
| 2-1/2 " | 267. 0 | 57.2 | 104. | 8 | 114. | 3 | 63.5 | 63.5 | 304. 8 | 196. | 9 | 8 | 31.8 |
| 3" | 305. 0 | 66.7 | 127. | 0 | 133. | 4 | 76.2 | 76.2 | 304. 8 | 228. | 6 | 8 | 35 |
| 4" | 355. 5 | 76.2 | 157. | 2 | 165. | 1 | 101. 6 | 101. 6 | 304. 8 | 273. | 1 | 8 | 41 |
| 5" | 419. 0 | 92.1 | 185. | 7 | 203. | 2 | 127. 0 | 127. 0 | 304. 8 | 323. | 9 | 8 | 48 |
| 6" | 483. 0 | 108. 0 | 215. | 9 | 235. | 0 | 152. 4 | 152. 4 | 304. 8 | 368. | 3 | 8 | 54 |
| 8" | 552. 5 | 127. 0 | 269. | 9 | 304. | 8 | 203. 2 | 203. 2 | 304. 8 | 438. | 2 | 12 | 54 |
| 10 " | 673. 0 | 165. 1 | 323. | 9 | 374. | 7 | 254. 0 | 254. 0 | 406. 4 | 539. | 8 | 12 | 66.5 |
| 12" | 762. 0 | 184. 2 | 381. | 0 | 441. | 3 | 304. 8 | 304. 8 | 406. 4 | 619. | 1 | 12 | 73 |
اختيار المواد: تتضمن الخطوة الأولى في تصنيع شرائح التيتانيوم اختيار سبائك التيتانيوم عالية الجودة ، سواء من الدرجة 2 أو الدرجة 5 ، بناءً على المتطلبات الخاصة بالتطبيق.يتم اختيار الدرجة 2 لمقاومتها الممتازة للتآكل وقابلية لحامها، في حين يتم اختيار الدرجة 5 لمتطلبات قوة أعلى.
التشكيل والمعالجة: يتم تسخين شرائح التيتانيوم إلى درجة حرارة عالية ومن ثم يتم تشكيلها إلى أشكال شفرة باستخدام تقنيات مثل التصنيع أو الصب. بمجرد تشكيل الشكل ، يتم تحديد ما إذا كان التيتانيوم قد تم تصنيعه من قبل الطاقم.خضعت اللحاء إلى معالجة دقيقة لتحقيق الأبعاد الصحيحة، بما في ذلك الوجه المرتفع و ثقوب المسامير.
المعالجة الحرارية: كل من سبائك التيتانيوم من الدرجة 2 والدرجة 5 يمكن أن تخضع لعمليات معالجة حرارية لتحسين خصائصها الميكانيكية.هذا ينطوي عادة على علاج محلول تليها الشيخوخة لزيادة القوة.
التشطيب السطحي: يتم تلميع أسطح اللفاف ، وخاصة الوجه المرتفع ، إلى تشطيب سلس لتحسين سطح الختم عند إقرانها بالضمادات.هذه الخطوة حاسمة لضمان الأداء الصلبة والوفاء معايير الانتهاء السطحي المطلوبة.
التفتيش والاختبار: كل شاشة تخضع لمراقبة جودة صارمة، بما في ذلك عمليات فحص بصرية، والتحقق من الأبعاد،والاختبارات غير المدمرة مثل الفحص بالموجات فوق الصوتية أو الأشعة السينية لضمان عدم وجود عيوب داخليةيمكن أيضا إجراء اختبار الضغط للتحقق من قدرة الجهاز على تحمل الضغط المحدد.
